Меняем гидравлическую подвеску на пневматическую

Переоборудование автомобиля с гидравлической подвески на пневматическую — сложный технический проект, который затрагивает не только элементы ходовой части, но и тормозную систему, электрику, кузов и настройки управления. Такая модернизация позволяет регулировать дорожный просвет, адаптировать жёсткость подвески под загрузку и повысить комфорт, однако требует тщательного подбора компонентов и профессионального монтажа.

Важно: конкретная технология зависит от марки, модели, типа кузова и конструкции штатной подвески. Перед началом работ необходимо изучить техническую документацию автомобиля и убедиться, что выбранный комплект совместим с ним.

Что потребуется для переоборудования

Для перехода на пневмоподвеску обычно используется комплект, включающий:

• пневмобаллоны или пневмостойки;
• компрессор или несколько компрессоров;
• воздушный ресивер;
• блок управления;
• датчики высоты кузова;
• воздушные магистрали и фитинги;
• осушитель воздуха и фильтры;
• электромагнитные клапаны;
• манометр или электронный дисплей;
• проводку, предохранители и реле;
• крепёжные элементы и монтажные кронштейны;
• усиленные опоры, если они предусмотрены конструкцией комплекта.

На некоторых автомобилях требуется изготовление переходных площадок, адаптеров и дополнительных креплений. При этом детали должны быть рассчитаны на нагрузку конкретной оси и не ограничивать работу рулевого управления, тормозных механизмов и приводов.

Подготовка автомобиля

Перед демонтажем проводится диагностика штатной подвески. Проверяют:

1. состояние кузова и силовых элементов;
2. геометрию подвески;
3. работу рулевого управления;
4. состояние тормозных трубок и шлангов;
5. наличие коррозии в местах крепления;
6. состояние приводов, шарниров и ступичных подшипников;
7. работу штатных датчиков положения кузова;
8. наличие ошибок в электронных системах автомобиля.

Если кузов имеет повреждения или коррозию в местах крепления подвески, сначала восстанавливают силовые элементы. Устанавливать пневматические компоненты на ослабленный кузов небезопасно.

До начала разборки рекомендуется измерить высоту автомобиля на всех колёсах, записать положение штатных датчиков и сфотографировать трассировку магистралей и проводки. Это поможет восстановить правильную геометрию и избежать ошибок при сборке.

Демонтаж гидравлической системы

Работы начинают с безопасного вывода гидравлической системы из эксплуатации. Давление в ней снижают строго по процедуре, предусмотренной производителем автомобиля. Нельзя отсоединять трубки и элементы системы под давлением: рабочая жидкость может находиться под высоким давлением и привести к травмам.

После этого:

• автомобиль устанавливают на подъёмник;
• снимают колёса;
• отсоединяют гидравлические магистрали;
• демонтируют гидравлические стойки, цилиндры или амортизаторы;
• снимают насос, гидроаккумуляторы, распределители и резервуары, если они больше не нужны;
• удаляют неиспользуемые крепления и трубопроводы;
• очищают посадочные места от грязи и остатков рабочей жидкости.

Гидравлические компоненты не всегда можно демонтировать полностью. В некоторых конструкциях отдельные элементы совмещены с амортизаторами, стабилизаторами или другими узлами. Поэтому перед снятием необходимо свериться с заводской схемой подвески.

Если гидравлическая система также обслуживала рулевое управление, тормоза или другие механизмы, её нельзя просто отключить. В таком случае потребуется отдельная модернизация соответствующих контуров либо сохранение необходимых элементов системы.

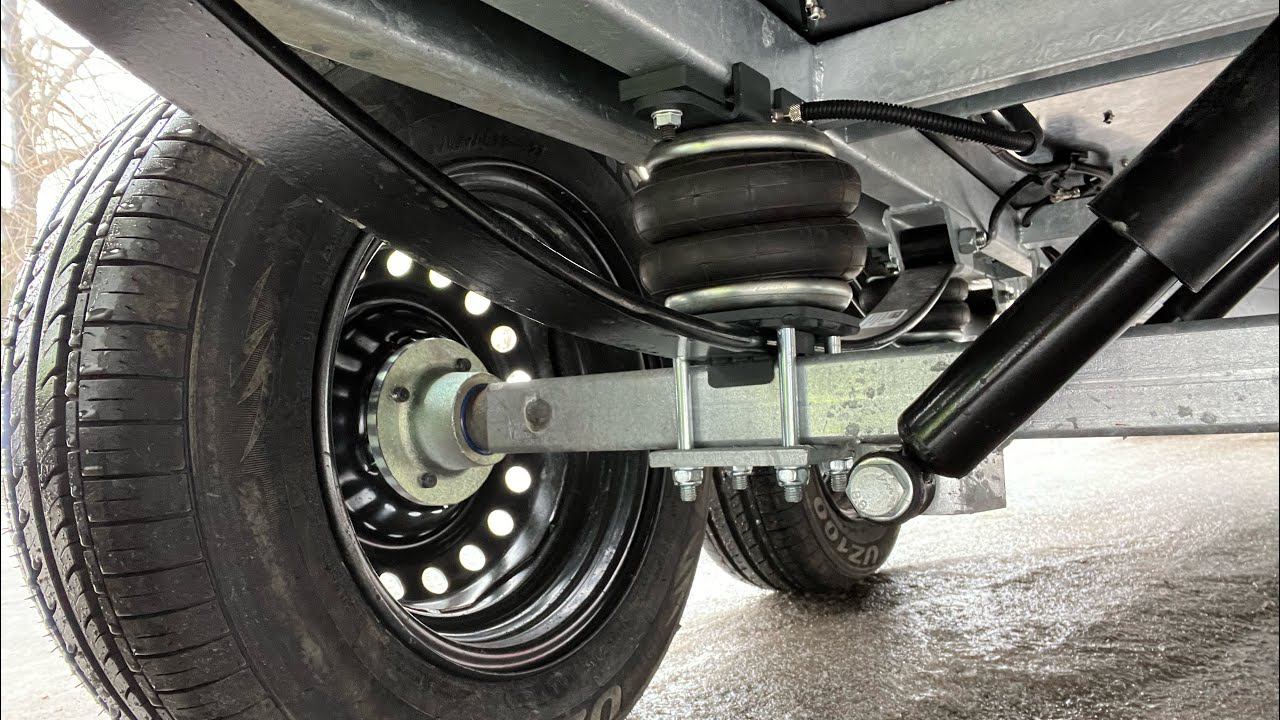

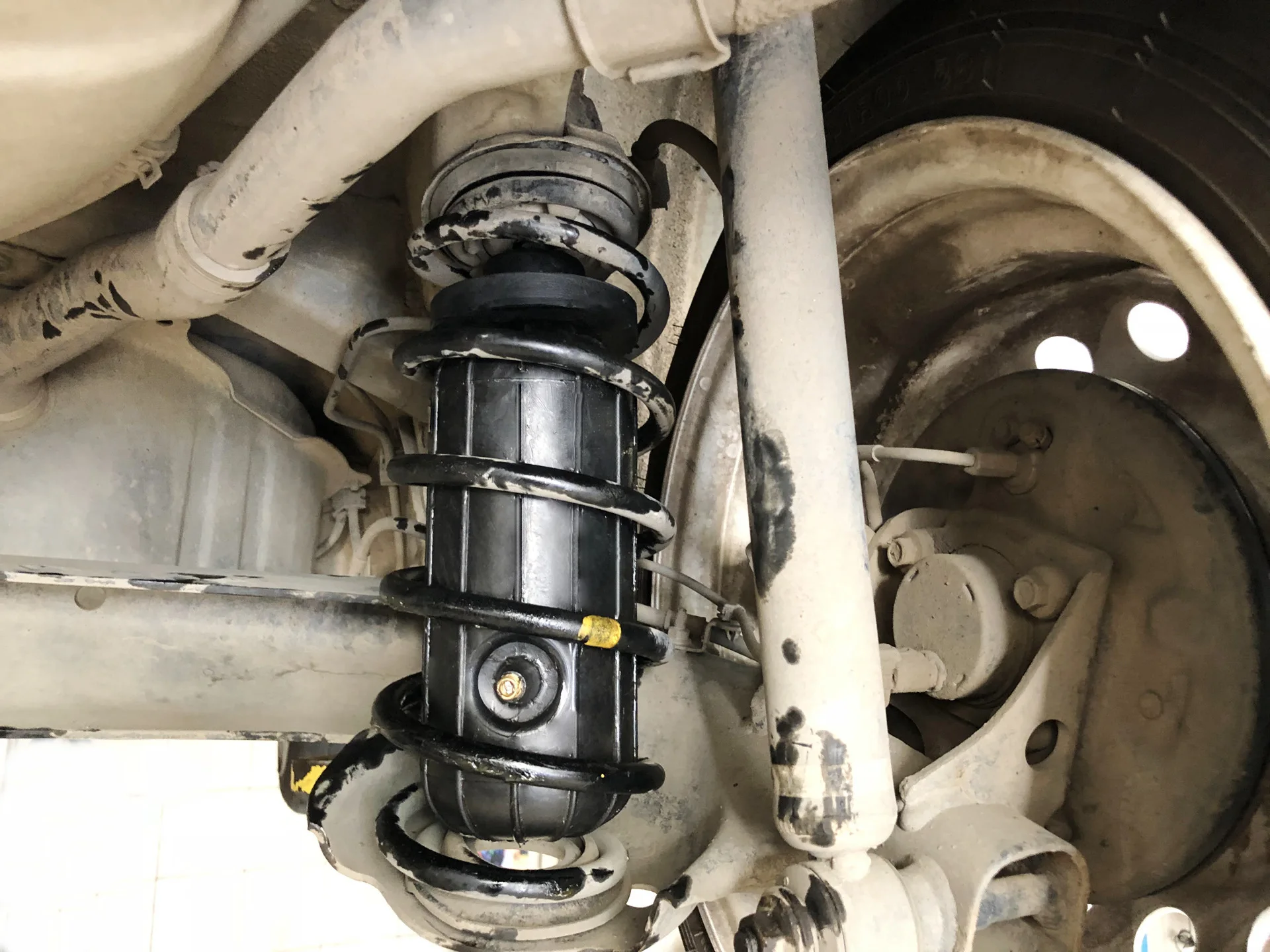

Установка пневматических стоек и баллонов

После демонтажа штатных деталей устанавливают пневматические стойки либо пневмобаллоны с отдельными амортизаторами. Компоненты должны соответствовать массе автомобиля, нагрузке на оси, типу кузова и предполагаемому диапазону регулировки.

При установке важно проверить:

• правильность посадки верхних и нижних опор;
• отсутствие перекосов;
• зазор до кузова, колеса и элементов тормозной системы;
• свободный ход рулевых тяг и приводов;
• отсутствие контакта с выхлопной системой;
• работу подвески на полном ходе сжатия и отбоя.

Если используются пневмостойки, их монтируют вместо штатных амортизаторных стоек. При раздельной схеме баллон устанавливают на усиленную опору, а амортизатор — в предусмотренное производителем место.

Нельзя допускать, чтобы пневмобаллон при максимальном сжатии касался кузова или других деталей. При максимальном подъёме также не должны возникать чрезмерные углы работы приводов, шарниров и рулевых элементов.

Монтаж компрессора и ресивера

Компрессор и ресивер размещают в защищённой части кузова — например, в багажнике, нише запасного колеса или специальном техническом отсеке. Место установки должно быть сухим, хорошо проветриваемым и доступным для обслуживания.

При выборе места учитывают:

• защиту от влаги и дорожной грязи;
• достаточное охлаждение компрессора;
• снижение вибраций и шума;
• возможность заменить фильтр и обслужить оборудование;
• надёжность крепления;
• отсутствие контакта с багажом и подвижными элементами.

Ресивер фиксируют на прочных кронштейнах. Он должен быть рассчитан на рабочее давление системы и иметь возможность безопасного отвода конденсата. В нижней точке воздушного контура обычно предусматривают дренаж.

Компрессор подключают через отдельное реле и предохранитель, рассчитанные на фактический ток потребления. Подключать мощный компрессор напрямую к штатной тонкой проводке нельзя — это может привести к перегреву проводов и возгоранию.

Прокладка воздушных магистралей

Воздушные трубки прокладывают от ресивера и клапанного блока к каждому пневмоэлементу. Магистрали должны проходить вдали от:

• выхлопной системы;
• острых кромок;
• подвижных элементов подвески;
• приводных валов;
• мест возможного защемления;
• источников сильного нагрева.

Трубки закрепляют с помощью штатных клипс или специальных держателей. Нельзя оставлять длинные свободные участки, которые могут вибрировать и перетираться.

Срез трубки перед установкой фитинга должен быть ровным. Некачественный срез часто становится причиной медленных утечек. Соединения затягивают с усилием, рекомендованным изготовителем, не используя неподходящие герметики и чрезмерную силу.

Каждый контур должен иметь понятную схему подключения. При необходимости устанавливают обратные клапаны, фильтры и ограничители потока. Их расположение зависит от конструкции системы и требований производителя комплекта.

Установка датчиков высоты

Для автоматического поддержания заданного клиренса устанавливают датчики высоты. Обычно они соединяются с рычагами подвески и кузовом. Крепления должны быть жёсткими, а тяги — двигаться без заеданий.

При установке проверяют:

• диапазон хода датчика;
• отсутствие контакта тяги с колесом и элементами подвески;
• правильность направления движения;
• надёжность креплений;
• сохранение рабочего диапазона на полном ходе подвески.

Неправильная установка датчика может привести к тому, что система будет ошибочно определять положение кузова и постоянно корректировать давление. Это ухудшит устойчивость автомобиля и ускорит износ компрессора.

Подключение блока управления и электрики

Блок управления соединяют с датчиками высоты, клапанами, компрессором и органами управления в салоне. В зависимости от комплекта регулировка может выполняться с помощью:

• кнопочной панели;
• отдельного контроллера;
• мобильного приложения;
• штатного мультимедийного экрана;
• автоматического режима поддержания высоты.

Проводку прокладывают в защитной оплётке. Все соединения должны быть защищены от влаги и механических повреждений. Силовые цепи оборудуют отдельными предохранителями, а точки подключения массы очищают от краски и коррозии.

Если автомобиль оснащён системой контроля устойчивости, ABS, адаптивными фарами или электронными амортизаторами, после переоборудования могут появиться ошибки. В некоторых случаях требуется программная адаптация, установка электронных согласующих модулей или сохранение части штатных датчиков.

Отключать системы безопасности без анализа последствий нельзя. Ошибка в работе датчиков положения кузова может повлиять на ABS, ESP и работу фар.

Первое заполнение и проверка герметичности

После завершения монтажа систему заполняют воздухом постепенно. Сначала проверяют отдельные контуры, затем всю подвеску. Автомобиль поднимают на небольшую высоту и осматривают соединения.

Герметичность проверяют:

• визуально;
• по скорости падения давления;
• с помощью мыльного раствора;
• диагностикой блока управления.

Появление пузырьков указывает на негерметичное соединение. В этом случае воздух полностью стравливают, проверяют фитинг и заново подготавливают участок магистрали.

Небольшое снижение давления после первого заполнения может быть связано с усадкой соединений, однако постоянная потеря воздуха недопустима. Если компрессор включается слишком часто, необходимо искать утечку.

Настройка высоты и калибровка

После проверки герметичности выполняется базовая настройка:

1. автомобиль устанавливают на ровную площадку;
2. выставляют одинаковое давление или заданную высоту на обеих сторонах оси;
3. калибруют датчики положения кузова;
4. задают рабочие режимы;
5. проверяют минимальную и максимальную высоту;
6. контролируют углы установки колёс;
7. выполняют повторную диагностику электронных систем.

Важно различать давление и фактическую высоту автомобиля. Одинаковое давление в левом и правом баллоне не всегда обеспечивает одинаковый клиренс из-за разницы в нагрузке, массы оборудования и особенностей кузова.

После регулировки обязательно выполняют проверку развала-схождения. Изменение высоты кузова влияет на углы установки колёс, а чрезмерное занижение может вызвать неравномерный износ шин и ухудшить устойчивость.

Проверка на ходу

Первый выезд выполняют на небольшой скорости и по безопасному маршруту. Проверяют:

• отсутствие посторонних звуков;
• устойчивость автомобиля;
• работу рулевого управления;
• эффективность торможения;
• сохранение заданной высоты;
• отсутствие касания колёс о подкрылки;
• реакцию системы на изменение нагрузки;
• частоту включения компрессора.

Затем проводят повторный осмотр на подъёмнике или смотровой яме. Проверяют магистрали, крепления, пневмобаллоны и места возможного контакта.

Если автомобиль начинает заметно крениться, самопроизвольно опускаться или поднимать одну сторону, эксплуатацию прекращают до устранения неисправности.

Возможные ошибки при переоборудовании

Наиболее распространённые проблемы связаны с:

• установкой неподходящих пневмобаллонов;
• недостаточным усилением креплений;
• неправильной прокладкой магистралей;
• отсутствием защиты от перегрева;
• слабой электропроводкой;
• ошибочной калибровкой датчиков;
• слишком большим диапазоном занижения;
• игнорированием изменения геометрии подвески;
• отключением штатных электронных систем;
• отсутствием проверки на полной загрузке.

Особенно опасна установка деталей без расчёта нагрузок. Пневматическая подвеска должна сохранять управляемость и устойчивость не только в нижнем положении, но и при максимальной загрузке автомобиля.

Обслуживание после замены

После установки рекомендуется регулярно:

• проверять систему на утечки;
• очищать или менять фильтр компрессора;
• сливать конденсат из ресивера;
• осматривать магистрали и фитинги;
• контролировать состояние пневмобаллонов;
• проверять крепления;
• следить за частотой включения компрессора;
• выполнять диагностику блока управления;
• периодически проверять развал-схождение.

Пневмобаллоны нельзя очищать агрессивными растворителями. При появлении трещин, потёртостей, вздутий или повреждений защитного слоя элемент подлежит замене.

Законность переоборудования

Замена типа подвески считается изменением конструкции автомобиля. Перед началом работ необходимо уточнить требования законодательства, порядок технической экспертизы, перечень документов и необходимость внесения изменений в регистрационные данные.

После монтажа могут потребоваться:

• документы на установленное оборудование;
• заключение предварительной технической экспертизы;
• протокол проверки безопасности;
• диагностика автомобиля;
• оформление изменений в регистрационных документах.

Точный порядок зависит от страны и региона эксплуатации автомобиля.

Итог

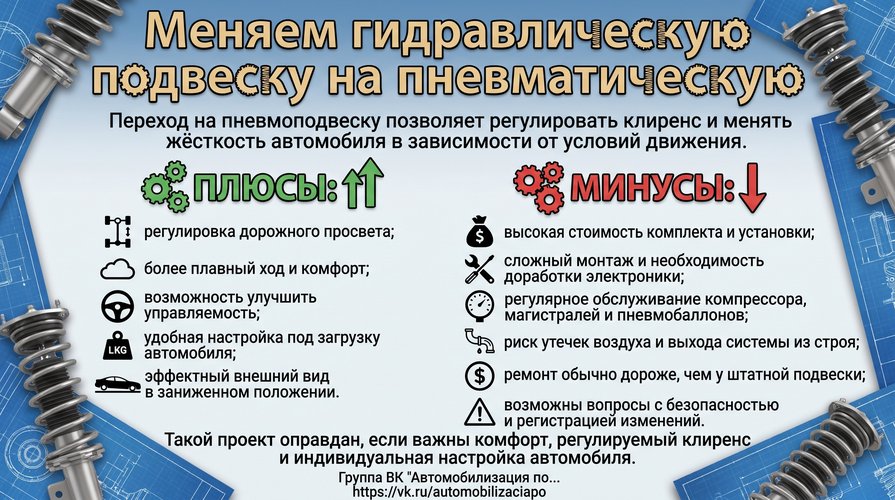

Переход с гидравлической подвески на пневматическую позволяет получить регулируемый клиренс, более гибкую настройку и высокий уровень комфорта. Однако это не простая замена одного узла другим, а комплексная модернизация автомобиля. Без расчёта нагрузок, проверки совместимости, правильной калибровки и контроля электронных систем переоборудование может ухудшить безопасность и надёжность.

Оптимальный вариант — использовать сертифицированный комплект, устанавливать его в специализированном сервисе и после завершения работ провести полную проверку подвески, электрики, геометрии колёс и соответствия автомобиля требованиям законодательства.
