Леонардо да Винчи в 1500 г. создал прототип механизма для измерения скорости конного экипажа. И только в 1901 году усовершенствованный аналог изобретения был установлен компанией Oldsmobile на автомобили. С тех пор устройство спидометра разительно изменилось. Рассмотрим принцип работы, почему врут механические и электрические спидометры, а также основные поломки.
Механические

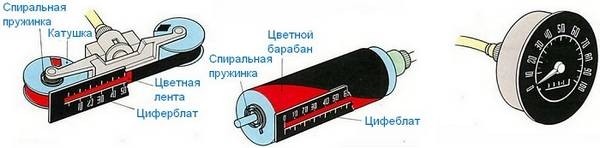

По своему устройству аналоговые спидометры делятся на следующие виды:
- стрелочные. Скорость показывается перемещением стрелки по циферблату в форме полусферы;
- ленточные. Положение окрашенной ленты на горизонтально размеченной шкале показывает фактическую скорость автомобиля. Немного видоизмененный аналог такого измерителя вы могли видеть на ВАЗ 2101 и 2102;
- барабанные. Индикатор был нанесен на барабане, который вращался пропорционально изменению скорости.
Аналоговый спидометр
Механический спидометр стрелочного типа – единственный из аналоговых видов измерителей скорости, которые до сих пор устанавливаются на многие автомобили. Рассмотрим устройство аналогового спидометра, принцип работы которого основывается на явлении магнитной индукции. Составные компоненты:
- червячный узел, устанавливающийся в КПП. Шестерня вращается вместе с вторичным валом КПП, что позволяет рассчитать скорость вращения приводов, соответственно, и колес;
- тросиковый привод, который тянется от червячного узла к приборной панели;
- магнитный элемент;
- металлическая пластина, соединенная со стрелкой;
- пружина;
- шкала.
Сопутствующим элементом спидометра можно считать счетчик пройденного расстояния, который через червячную передачу соединен с тросиком. Устройство и способы смотки одометра мы рассматривали ранее, поэтому заострять внимание на этом не будем.
В полноприводных автомобилях скоростная часть спидометра может находиться в раздаточной коробке.
Принцип работы
Вращение вторичного вала МКПП через главную передачу связано с червяком и шестерней (червячная передача), которая крепится к тросу. Соответственно, вращение вторичного вала провоцирует движение троса, который оборачивается вокруг своей оси внутри кожуха. Трос, тянущийся от КПП к приборной панели, соединен с магнитом, который находится вблизи металлической пластины и соединен со стрелкой. С курса физики все мы знаем о влиянии магнитных полей на ферромагнетики. Вращаясь вокруг своей оси, магнит провоцирует отклонение металлической пластины, как бы утягивая ее за собой. Соответственно, чем выше скорость вращения магнита, тем быстрее будет крутиться металлическая часть, и тем больше будет подыматься стрелка автомобильного спидометра. Именно так работает механический спидометр.
Электронный спидометр
В электронном счетчике отсутствует механическая связь между показаниями на приборной панели и вторичным валом КПП. Способ реализации во многом зависит от устройства датчика скорости, который бывает двух типов:
- оптоэлектронный. В корпусе КПП, как и в случае с механическим спидометром, устанавливается скоростная часть с тросиком. Вот только показания скорости автомобиля рассчитывается на основании импульсов, формирующихся фотопрерывателем. Частота импульсов пропорциональна скорости вращения троса, что позволяет высчитать фактическую скорость автомобиля;
- безтросовый. В корпусе КПП устанавливается магнитно-резистивный элемент (МРЭ). Многополюсный магнит вращается вместе с ведомым валом КПП. Возникающие изменения магнитного поля увеличивают/уменьшают сопротивление МРЭ, которое преобразовывается мостовой схемой в импульсы.
Еще большее распространение получил электронный спидометр, работающий на эффекте Холла. Если к проводнику или полупроводнику прямоугольной формы приложено постоянное напряжение и его пронизывает под прямым углом линии магнитного поля, на противоположных плоскостях проводника возникает напряжение, которое и было названо в честь первооткрывателя Эдвина Холла.
Частота изменения выходного напряжения будет пропорциональна скорости вращения задающего диска. Именно частота импульсов напряжения позволяет ЭБУ высчитывать фактическую скорость автомобиля. Стоит заметить, что ранее главная функция датчика скорости – показывать скорость движения авто, стала теперь по большей мере сервисной. Датчик скорости используется системой питания двигателя в определенных режимах работы. Поэтому при поломке или некорректной работе электронного датчика мотор может глохнуть при смене передач, неустойчиво работать, терять тягу.
Почему спидометр врет
Любой автомобильный спидометр искажает показания. По большей мере связано это с калибровкой устройств, точно выполнить которую достаточно сложно. Также стоит учесть, что скорость измеряется по вращению лишь одной из оси главной передачи (редуктор, установленный в МКПП). А ведь при повороте колесо, находящееся на внутреннем радиусе, проходит меньшее расстояние, нежели внешнее колесо.
Но главную поправку в показания автомобильного спидометра вносит размерность колес. Чем больше диаметр колеса, тем большее расстояние автомобиль пройдет за один оборот приводного вала.
В среднем измерители врут на 5-10 км/час. Поскольку неточные показания могут стать причиной ДТП, производители автомобилей, калибруя электронные спидометры, перестраховываются. Измеритель скорости на новом автомобиле никогда не будет врать в большую сторону.
Поломки
К основным неисправностям относятся:
- разрушение шестеренок червячной передачи, которые часто изготавливаются из пластика;
- обламывание троса в месте зацепления со скоростной частью, вкручивающейся в КПП;
- окисление контактов датчика, обламывание проводов питания. Проверку питания можно осуществить своими руками при помощи мультиметра;
- неисправность электронной части, располагающейся в щитке приборов.
Предлагаем посмотреть видео процесса базовой диагностики в случае, если не работает спидометр.
