Если сравнить машину с живым организмом, то её двигатель выполняет роль сердца, а в качестве нервной системы выступает генератор. Сможет ли автомобиль двигаться без этого агрегата? Да, сможет, однако недолго, пока не разрядится аккумулятор. Именно автомобильный генератор заряжает аккумулятор, поддерживая общее напряжение рабочей сети. Мы расскажем вам о принципе работы генератора и его основных элементах.

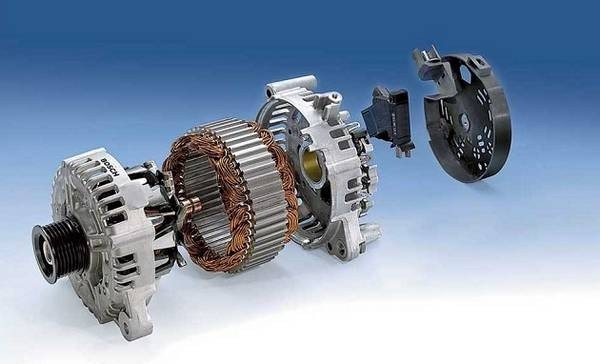

Как устроен агрегат
Все детали генератора объединены в одно целое под одним корпусом. При этом корпус одновременно представляет собой основание для стартёрной обмотки. Он производится из лёгких сплавов, в большинстве случаев — из дюралюминия. В корпусе предусмотрены специальные «окна», которые обеспечивают его охлаждение в процессе работы. Спереди и сзади к нему прикреплены специальные подшипники. К ним, в свою очередь, крепится ротор — очень важный элемент генератора.
В корпусе располагаются практически все конструктивные элементы агрегата. Он состоит из двух крышек, расположенных по двум сторонам. Одна из них находится возле приводного шкива, а вторая около контактных колец. Две крышки соединены между собой специальными болтами. Как правило, они производятся из алюминия. Он лёгкий и отлично рассеивает тепло.
Стоит упомянуть ещё одну деталь — щёточный узел. Он обеспечивает передачу напряжения к контактным кольцам. Этот элемент включает в себя 2 графитные щётки, пару пружин и щёткодержатели. Теперь рассмотрим подробно те элементы, которые находятся внутри корпуса.
Ротор
Эта деталь, по сути, является электромагнитом, имеющим одну обмотку. Она расположена на валу. Поверх обмотки прикреплён специальный сердечник, диаметр которого на полтора-два миллиметра меньше, чем диаметр стартёра. Подачу тока обеспечивают медные кольца. Они также находятся на валу и соединяются с обмоткой специальными щёточками.
Обмотка
Стартёрная обмотка сделана из медной проволоки. Она крепится к пазам сердечника. Последний же сделан в виде окружности и производится из металла с повышенными магнитными свойствами. Этот материал называют трансформаторным железом. Так как генератор — это трёхфазный производитель электроэнергии, стартёр оснащён тремя обмотками. Они связаны друг с другом и вместе напоминают треугольник.
В точке их соединения подключён выпрямительный мост. Проволока, из которой изготавливается обмотка, обеспечена двойной термоустойчивой изоляцией. В большинстве случаев для этого используется специальный лак.
Реле-регулятор
Ещё один важный элемент — реле-регулятор. Он являет собой электронную схему и имеет выход к графитным щёточкам. Реле-регулятор может быть установлен в корпусе генератора или отдельно от него. В первом случае он расположен рядом с графитными щётками, а во втором — щётки прикреплены к специальному щёткодержателю.
Выпрямительный мост
Деталь формируется с шести диодов. Последние располагаются на токопроводящем основании попарно и объединены друг с другом. На выходе переменное напряжение преобразовывается в постоянное. Мост также называют «подковой» из-за того, что внешне он напоминает это изделие.
На видео — устройство генератора:
Принцип работы генератора
Работа генератора автомобиля основана на принципе образования переменного напряжения. Это происходит в обмотках статора. Электрическое напряжение порождается вследствие воздействия постоянного магнитного поля, образующегося вокруг сердечника. Мотор задействует ротор генератора с помощью ремённой передачи. На обмотку подаётся постоянное напряжение, которого достаточно для того, чтобы создать магнитный поток.
Когда сердечник вращается вдоль обмоток, в них возникает электродвижущая сила. Реле-регулятор налаживает силу магнитного потока в соответствии с нагрузкой, которая снимается с клеммы генератора. На выходе образуется напряжение в пределах 13,6–14,2 (это зависит от времени года). Этого достаточно для того, чтобы дозарядить аккумуляторную батарею и поддерживать её постоянно заряженной. Бортовая сеть тоже питается от плюсовой клеммы и включается параллельно с аккумулятором. Вне зависимости от того, какой вы купили генератор, устройство и принцип работы будут одинаковыми для всех образцов. Все подобные агрегаты работают одинаково.
На видео — принцип работы генератора:
Регулятор напряжения
Ни один автомобильный генератор не сможет работать без такого элемента. Этот элемент обеспечивает поддержание постоянного напряжения, которое агрегат образовывает благодаря изменению силы тока, которое происходит в обмотках. Если ротор будет вращаться на высокой частоте без регулятора, напряжение может достигать пары десятков вольт. Это приведёт к перегоранию ламп и поломке обмоток, диодов и прочих приборов.
Типы регуляторов
По своей конструкции регуляторы напряжения делятся на две основные категории:
- гибридные;
- интегральные.
К первой группе относятся регуляторы, в электронной схеме которых одновременно применяются радиоэлементы и электронные приборы. В современных моделях автомобилей чаще всего используются интегральные регуляторы. Все компоненты таких устройств (за исключением выходного каскада) изготовлены на основе тонкоплёночной микроэлектронной технологии.

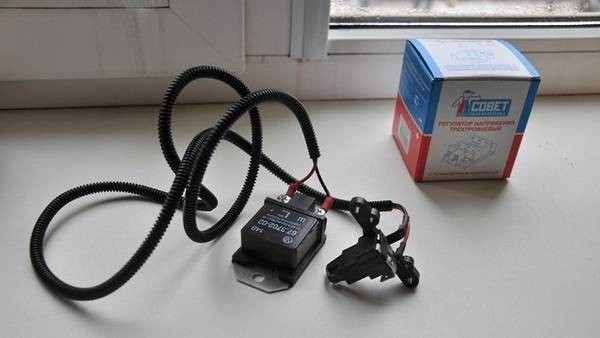

Регулятор напряжения
Контрольная лампа
Для того чтобы избежать проблем с регулятором, следите за контрольной лампой. Она располагается на приборной панели автомобиля. Если лампа горит, когда генератор работает, — это свидетельствует о неисправности регулятора напряжения или самого агрегата.

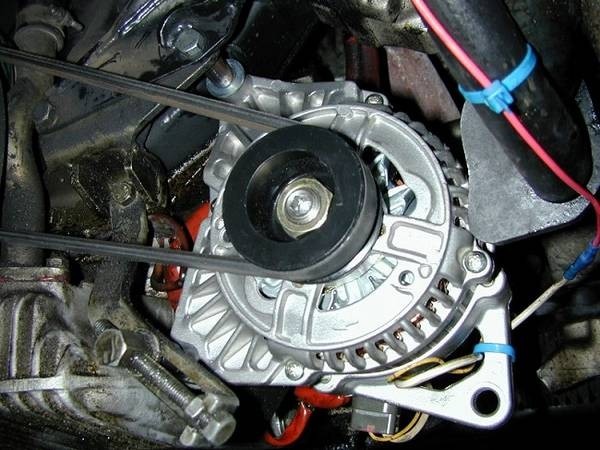

Крепление автомобильного генератора
Генератор автомобиля, как правило, крепится к передней части мотора с помощью болтов и специальных кронштейнов. На крышках располагаются крепёжные лапы и проушина устройства. Если генератор крепится с помощью двух лап — они находятся на двух крышках двигателя. Если же используется только одна крепёжная лапа — её располагают только на одной крышке (передней). Задняя лапа обычно имеет отверстие, в котором установлена дистанционная втулка. Она устраняет зазор, образующийся между кронштейном мотора и основанием лапы.
Разные режимы работы генераторной установки
Для того чтобы понять, как работает автомобильный генератор, необходимо разобраться с режимами его функционирования. Первый режим, который мы рассмотрим, — это работа автомобильного генератора во время запуска двигателя. При запуске мотора электроэнергию в основном потребляет стартёр. В таком режиме сила тока очень большая, а это вызывает существенное снижение напряжения на выводе аккумулятора. Таким образом, потребители электроэнергии питаются только от аккумуляторной батареи, которая интенсивно разряжается.
Сразу же после запуска мотора генератор становится главным источником электропитания. Устройство обеспечивает ток, необходимый для зарядки аккумулятора и работы различных электрических приборов. После того как подзарядится батарея, уровень зарядного тока падает. Источником электроэнергии при этом остаётся генератор.
Когда включаются мощные потребители электроэнергии, такие как обогреватели фар или вентиляторы печки, ротор начинает медленно вращаться. Тогда генератор не может отдавать столько тока, сколько требуется. В таком режиме нагрузка перекладывается на аккумулятор, который быстро разряжается.
Рекомендации по замене генератора
Заменить генератор в машине можно, но для этого необходимо соблюдать некоторые правила:
- у нового агрегата должны быть такие же токоскоростные характеристики, как и у штатного;
- энергетические параметры генераторов обязательно должны быть одинаковыми;
- размеры нового генератора должны быть подходящими, чтобы можно было легко установить его на мотор;
- у агрегатов должны быть одинаковые передаточные числа;
- схемы обоих генераторов должны быть полностью идентичными.
Учитывайте то, что в основном агрегаты, установленные на иномарках, крепятся только одной лапой. В то же время отечественные устройства крепятся на мотор с помощью двух лап. Поэтому, меняя зарубежный агрегат на наш, вам придётся заменить кронштейн крепления на моторе.
Полезные советы
Устанавливая аккумулятор в авто, необходимо убедиться в том, что корректно подключена полярность. В случае ошибки выпрямитель генератора выйдет из строя, а это может привести к пожару. Такую же опасность таит в себе запуск мотора при некорректном определении полярности.
В процессе эксплуатации машины необходимо придерживаться следующих правил:
- контролировать состояние электрической проводки, следить за чистотой контактов и надёжностью их соединения (если контакты проводов плохие — бортовое напряжение выходит за допустимую норму);
- отсоединять провода от автомобильного генератора и аккумуляторной батареи при электросварке элементов конструкции;
- следить за тем, чтобы ремень генератора был правильно натянут (если он будет натянут слабо — генератор не сможет эффективно работать, если чересчур сильно — его подшипники будут быстро изнашиваться);
- в случае подачи сигналов контрольной лампой — незамедлительно выяснять причину этого.

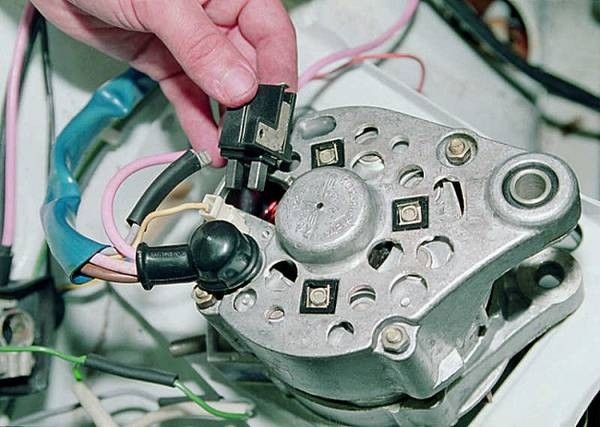

На видео — ремонт генератора:
Ни в коем случае нельзя делать следующее:
- оставлять машину с подключённой аккумуляторной батареей, если вы подозреваете, что выпрямитель неисправен (это приведёт к разрядке аккумулятора и возгоранию проводки);
- проверять работает ли генератор, замыкая его выводы между собой или отключая аккумулятор при работающем моторе (из-за этого может поломаться регулятор напряжения, бортовой компьютер, электронные элементы системы зажигания);
- допускать попадание остатков тосола или другой жидкости на генератор;
- оставлять включённый генератор, если сняты клеммы аккумуляторной батареи (это приводит к поломке электрооборудования машины и регулятора напряжения).
Мы рассказали вам об основных особенностях работы генератора. Эти знания пригодятся любому водителю, который стремится разбираться в машинах. Помните, что генератор — очень сложное устройство, поэтому важно бережно относиться к нему. Постоянно следите за состоянием всех его деталей, а также за степенью натяжения приводного ремня. Тогда автомобильный генератор сможет вам прослужить максимально долго.
