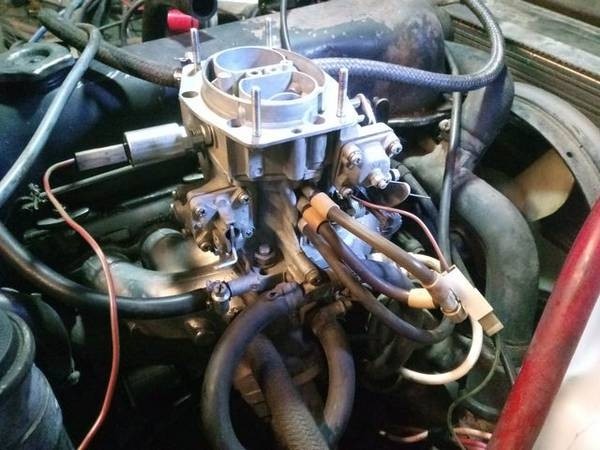

Устройство и ремонт системы питания карбюраторного двигателя

Долгое время для изготовления и доставки горючей смеси в цилиндры ДВС, для выведения отработанных газов применялась система питания карбюраторного двигателя. Она выполняет следующие задачи:

• смешивает воздух и горючее в нужном соотношении;
• готовит однородную смесь;
• транспортирует её к цилиндрам;
• выводит из ДВС отработанные газы.

Производство топливно-воздушной смеси называется карбюрацией. Общее устройство карбюраторного мотора состоит из следующих функциональных узлов:

Приборы, в которых хранится бензин и измеряется его объем.

Топливные фильтры.

Устройства для доставки горючего.

Фильтры воздуха.

Приборы для изготовления топливно-воздушной смеси.

Устройства, которые подают её в цилиндры.

Приборы для выведения отработавших газов и снижения шума при их выходе.

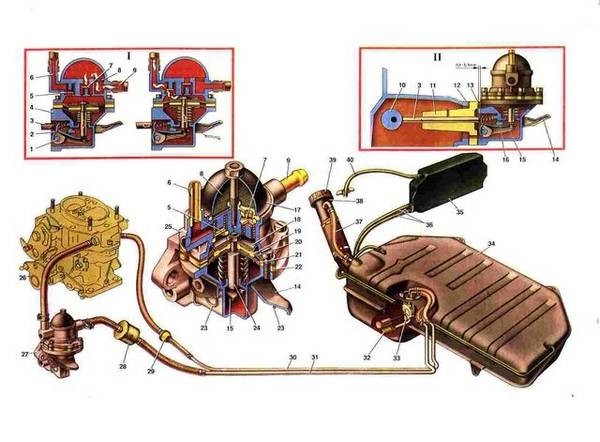

Как работает простейший карбюратор

В функционировании системы питания карбюратора можно выделить следующие этапы:

Горючее из бака откачивается насосом и течёт по трубопроводу, попадая в карбюратор. При этом уровень топлива в бензобаке контролируется указателем, в электрической цепи которого присутствует датчик.

Бензин очищается с помощью фильтра-отстойника и фильтра тонкой очистки.

Воздух попадает в карбюратор после воздушного фильтра.

Изготовленная топливно-воздушная смесь из карбюратора поступает в цилиндры через впускной трубопровод. В нем она нагревается.

Отработанные газы выводятся из двигателя системой выпуска. В неё входит трубопровод, труба и глушитель, снижающий уровень шума при выпуске газов.

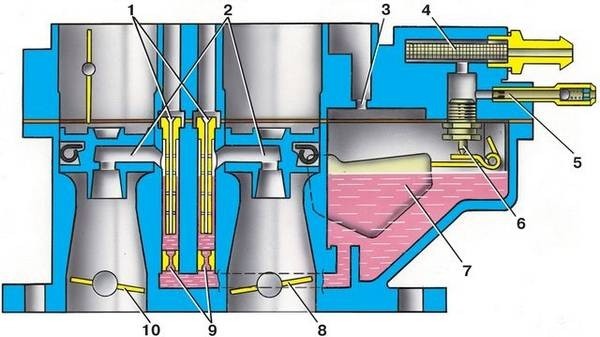

Образование топливной струи

Из бензобака горючее поступает в поплавковую камеру. Топливо в ней всегда находится на постоянном уровне. Для этого используются поплавок и топливный клапан. Когда бак наполняется горючим до предельного уровня, то поплавком игла прижимается к седлу. Таким образом, поступление бензина останавливается.

Когда уровень горючего снижается, поплавок начинает опускаться. В результате открывается доступ бензина в камеру. Возрастания расхода бензина вызывает снижение его уровня. Это приводит к увеличению проходного сечения для горючего. Зазор для бензина образовывается между иглой и седлом. К поплавковой камере присоединена труба.

Даже при максимальной наполненности бензин в ней находится ниже, чем края выходного отверстия распылителя. Благодаря этому горючее не вытекает, когда ДВС не работает.

Воздух в карбюратор поступает по главному воздушному каналу. Посередине его сечение уменьшается. За счёт этого создаётся диффузор. Он ускоряет поток воздуха, улучшает испарение бензина и смесеобразования, увеличивает тягу в распылителе. Самая узкая часть диффузора соединена с концом распылителя. За счёт дроссельной заслонки регулируется количество топливно-воздушной смеси, которая поступает в цилиндры.

Заслонка соединена с педалью. При нажатии на неё она меняет своё положение. Чем больше заслонка открывается, тем больший объем топливно-воздушной смеси попадает в цилиндры. В результате растёт мощность, которую вырабатывает мотор. Так регулируется объем горючей смеси, которая поступает в цилиндры.

Распад топливной струи

Из жиклёра горючее поднимается в распылитель, при этом расходуется энергия. Когда разница между скоростями бензина и воздуха достигает 4-6 м/c, топливная струя распадается. Капли в размере достигают 20-120 мкм, оптимальным значением, считается 50 мкм.

Чем больше температура горючего, тем мельче капли. Это объясняется более низким коэффициентом поверхностного натяжения, возрастанием разницы между скоростями бензина и воздуха.

За счет чего движется бензин

Воздушный поток движется в 25 раз быстрее, чем бензин. Карбюратор работает по такому же принципу, что и пульверизатор. Между камерой с поплавком и диффузором имеется перепад давлений. Это приводит к тому, что бензин покидает поплавковую камеру, двигаясь по топливному калиброванному отверстию и распылителю к диффузору.

Затем горючее оказывается в главном воздушном канале. На сегодняшний день давление, при котором начинается транспортировка бензина, составляет 100 Па. Если же значение меньше, то по карбюратору двигается лишь воздушный поток.

Скорость воздушного потока, проходящего через диффузор, растёт. По этой причине давление в распылительной области снижается. Когда мотор не работает, разность давлений между камерой с поплавком и распылительной областью отсутствует.

Во время запуска мотора при всасывании в цилиндре возникает тяга. Т.к. распылительная область сообщается с цилиндром с помощью впускного трубопровода и главноговоздушного калиброванного отверстия, то тяга из цилиндра достигает распылительной зоны.

После этого появляется перепад давлений между камерой с поплавком и диффузором, что приводит к движению бензина из камеры в распылитель. Затем в главном воздушном канале горючее образует смесь с воздухом и движется к цилиндрам.

Движение воздуха и топливно-воздушной смеси

Ускорению воздуха при движении по диффузору способствует образованию тяги в распылительной области. Уменьшение размеров диффузора возможно лишь до определённого значения. В противном случае настанет момент, когда уменьшение диффузора приведёт к увеличению сопротивления для движения воздушного потока.

В результате упадёт мощность двигателя, потому что цилиндры станут меньше наполняться. Часть трубки, которая соединяет горловину диффузора с осью дроссельной заслонки, называется «смесительная камера».

При образовании топливно-воздушной смеси участвует не весь бензин. Это происходит по причине того, что часть бензина не испаряется и не перемешивается с воздушным потоком. Незадействованные капли горючего двигаются вместе с воздухом. Встречая на своём пути стенки смесительной камеры и выпускного трубопровода, остатки топлива откладываются на них.

При этом образуется плёнка, медленно движущаяся. Для её испарения производится нагрев впускного трубопровода во время работы ДВС. Существуют 2 вида подогрева:

• с помощью жидкости, для этого используют систему охлаждения двигателя;
• за счёт тепла выхлопных газов.

Виды карбюраторов

Топливно-воздушная смесь окончательно образовывается во впускном трубопроводе ДВС. Воздушный поток в смесеобразовательном приборе может двигаться в разных направлениях. Поэтому карбюраторы бывают нескольких видов:

Устройства, в которых поток смеси падает, т.е. течёт сверху вниз. Они отличаются большой мощностью, экономичностью, удобным для ремонта расположением на моторе.

Приборы, в которых поток смеси восходящий, т.е. она двигается снизу вверх. Это устаревшие конструкции.

Как улучшить образование топливно-воздушной смеси

Сложность изготовления топливно-воздушной смеси заключается в том, что данный процесс осуществляется очень быстро. Воздух и смесь проходят через впускной тракт мотора со скоростью 30 — 100 м/c, а время образования смеси не превышает 20 мс. Факторы, которые улучшают смесеобразование и испарение бензина:

• легкоиспаряющаяся жидкость в качестве горючего;
• расширение площади парообразования за счёт распыливания бензина и обдува топливных капель;
• уменьшение давления в той среде, в которую попадает горючее;
• нагревание бензина и воздуха;
• введение эмульсионной жидкости с помощью распылителя.

Усовершенствованные карбюраторные двигатели

Увеличение открытия дроссельной заслонки приводит к возрастанию воздуха, который проходит через карбюратор. В результате он ускоряется и создаёт дополнительную тягу в диффузоре. Это выступает причиной повышения расхода бензина. При этом необходимое соответствие между увеличением количества воздуха и горючего не выполняется.

За счёт этого топливно-воздушная смесь, изготовленная при большом открывании заслонки, является обогащённой Т.к. режимы работы ДВС разные, то смесь, произведённая простым карбюратором, по составу не соответствует требуемой. Во время малых нагрузок тяга в диффузоре такая низкая, что приготовить топливно-воздушную смесь вообще невозможно.

Чтобы убрать указанный недостаток устройство системы питания карбюратора укомплектовывают дополнительными приборами. При их использовании топливно-воздушная смесь, приготовленная во время разных режимов, очень близка к требуемой.

Машины на карбюраторах работают в следующих режимах:

Пуск мотора. В этот момент топливо плохо испаряется, поэтому необходимо использовать богатую смесь.

Холостой ход и малые нагрузки.

Частичные нагрузки.

Полные нагрузки.

Резкое открывание заслонки. В таком режиме не должно быть смеси с повышенным содержанием воздуха.

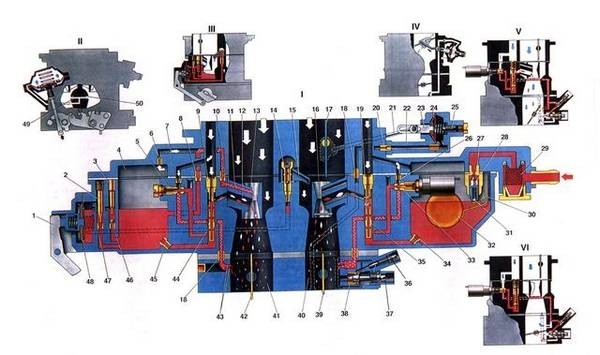

Разные режимы функционирования ДВС сопровождаются включением соответствующих систем и устройств:

• прибор для пуска;
• система холостого хода;
• главный дозирующий прибор;
• экономайзер;
• ускоряющий насос.

Опишем подробно каждый:

Прибор для пуска уменьшает количество воздуха, который двигается по карбюратору. Одновременно растёт тяга в диффузоре. В результате распылитель основной системы дозировки опустошается, т.к. содержащийся в нем бензин вытекает и создаётся топливно-воздушная смесь. После того как произошла первая вспышка, воздух движется по автоматическому клапану на приборе для пуска. При нагревании мотора пусковое устройство необходимо приоткрывать вручную. Для автоматизации процесса на некоторых ДВС используется автоматика.

Система холостого хода производит смесь во время бездействия главной дозирующей системы. Она состоит из распылителя с двумя отверстиями, регулировочного винта, двух каналов, воздушного и топливного калиброванных отверстий.

Главный дозирующий прибор от простого карбюратора отличает наличие колодца, воздушного калиброванного отверстия. Последний соединяет колодец с атмосферой.

Экономайзер вступает в работу на полных нагрузках. В зависимости от привода он может быть двух видов: механический или пневматический. В состав первого входят клапан, калиброванное отверстие, толкатель и его подвижная стойка. Длина толкателя регулируется. При определённой длине включается экономайзер. Пневматический прибор запускается при определённой частоте вращения коленвала.

Ускоряющий насос функционирует при особых условиях движения машины. Например, при обгоне, подъёме

Применение описанных устройств позволяет сделать работу карбюраторного ДВС более эффективной, повысив его мощность и снизить расход топлива.

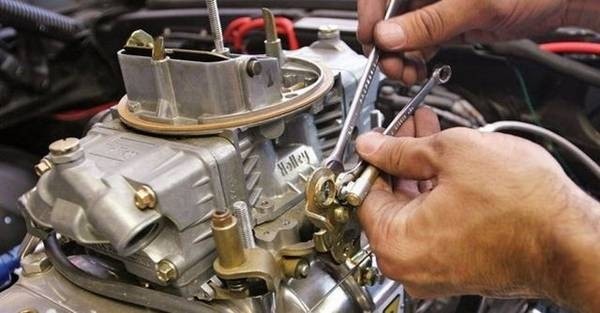

Сбои в работе карбюратора

Опишем основные неисправности системы питания карбюраторного двигателя, и способы их устранения:

Неисправности в топливном фильтре. При наличии сбоев в работе системы питания карбюраторного двигателя в первую очередь проверяют фильтр топлива. Для его осмотра надо будет открутить колпачок и извлечь фильтр. Далее потребуется промывание с помощью бензина. При обнаружении повреждения фильтра и подводящего патрубка требуется их заменить.

В камере с поплавком мало бензина, либо его нет совсем. Одновременно с этим неполадки в сетчатом фильтре отсутствуют. Данный сбой в работе мог произойти вследствие, скопления грязи в игольчатом топливном клапане, связанном с крышкой поплавковой камеры. Грязь создала препятствия для поступления горючего. Для нормального функционирования карбюратора необходимо свободное движение клапана в гнезде и отсутствие зависаний шарика. Для удаления грязи в клапане достаточно его промыть и продуть.

Сбился поплавок. О данной неполадке свидетельствует нестабильная работа мотора, наличие рывков, резкое увеличение расхода бензина, отклонения от нормы уровня горючего в камере с поплавком. Для настройки работы иглы в клапане необходимо, чтобы горючее находилось на нужном уровне. Вдобавок к этому требуется сделать небольшой сгиб специально предназначенного язычка и ограничителя хода для поплавка. Если отверстие в последнем небольшое и сейчас нет времени устранять неисправность, то на короткий период поплавок может поработать заклеенным.

Трудности при пуске мотора, при этом горючего в камере достаточно. Необходимо проверить калиброванные отверстия и каналы карбюратора на наличие загрязнений. Потребуется частично разобрать карбюратор. Это сведётся к снятию крышки с камеры. Устранить грязь помогает промывка каналов и калиброванных отверстий с помощью бензина, продувание их насосом с использованием сжатого воздуха.

Сложно завести ДВС после длительной стоянки. Причиной может служить износ диафрагмы, которая связана с пусковым прибором карбюратора. Если в данный момент нет возможности ликвидировать неполадку, то на короткий период можно предпринять следующие действия. Взять маленький кусочек проволоки из алюминия и один её конец согнуть в виде петли. Далее прикрепить проволоку туда, где карбюратор соединён с воздухоочистителем. При этом её следует так зафиксировать, чтобы гайка была над ней. Затем второй согнутый конец проволоки устанавливается в месте прижатия верхней части воздушного регулятора в первом баллоне. Благодаря этому образуется зазор размером 3 — 4 мм, разделяющий воздушный регулятор и стенку первого баллона. Наличие образованного зазора поможет запустить мотор. Но данный метод пригоден лишь на короткое время, после которого надо будет устранить причину неполадки.

Сбои в работе двигателя. Например, он перестаёт функционировать после того, как водитель отпустил педаль газа. Такая неисправность может проявляться из-за загрязнения в системе холостого хода калиброванного отверстия, через которое проходит эмульсия. Для устранения неполадки потребуется извлечь калиброванное отверстие. Для этого надо будет освободить фильтр воздуха от корпуса. При большой загрязнённости калиброванного отверстия оно подлежит очистке с помощью заточенной деревянной палочки, смоченной ацетоном.

Нарушена герметичность соединения впускной трубы с карбюратором. Обнаружить проблемный участок можно по следам сажи, по наличию тонкой плёнки горючего.

Разрыв в соединениях выпускной трубы с фланцем, корпуса заслонки с впускной трубой. В результате в систему проникает воздух, увеличивая объем потребляемого бензина. При этом работа глушителя может сопровождаться сильными хлопками. Для обнаружения негерметичности можно применяют мыльную пенку. На участках разрыва она будет иметь отверстие.

Плавают обороты двигателя на холостом ходу, и ДВС глохнет. О скачущих оборотах свидетельствует прыгающая стрелка тахометра. Причин может быть несколько. Нарушение регулировки состава горючей смеси, неполадки в электромагнитном клапане или в управляющем контуре, загрязнённые каналы и калиброванные отверстия в системе холостого хода, неисправный экономайзер на принудительном холостом ходу (трещина в мембране). Устранить указанные неполадки поможет замена неисправного механизма и восстановление электропроводки.

Для комфортной и безопасной езды необходимо регулярно проводить ТО и использовать качественный бензин. При обнаружении нарушений в работе карбюратора требуется как можно быстрее выявить причину и устранить неполадку.
