Выбор поликлинового ремня, особенности замены

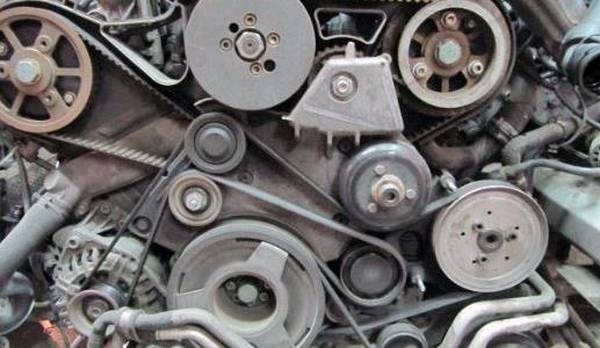

Автомобильный двигатель выполняет одновременно несколько функций: он не только приводит транспортное средство в движение, но еще передает крутящий момент генератору для обеспечения бортовой сети электропитанием, водяного насосу, компрессору кондиционера, насосу ГУР, ТНВД (на дизелях). Для того чтобы все названные узлы бесперебойно функционировали, необходим привод, в современных машинах в качестве приводного устройства часто используется поликлиновый ремень.

• 1 Что представляет собой поликлиновый ремень
• 2 Какой ручейковый ремень лучше выбрать
• 3 Основные неисправности ременной передачи
• 4 Замена приводного ремня
• 5 Снятие и установка ремня Ford Focus-2

Надежность этого элемента имеет большое значение, если ремень оборвется в пути, пропадет зарядка, а на одном аккумуляторе автомобиль далеко не уедет. Поэтому необходимо следить за состоянием ременной передачи – вовремя производить замену деталей, устанавливать только качественные запчасти, проводить диагностику и техобслуживание. В этой статье мы рассмотрим, какой лучше выбрать поликлиновый ремень (ПР), порядок его замены на некоторых моделях авто.

Что представляет собой поликлиновый ремень

Ремни, которые устанавливались на машинах 20-30 лет назад, в основном были клиновыми (клиновидными), с профилем в виде трапеции (клина), такая форма не обеспечивала надежной передачи вращения, возникали различные проблемы:

• ремешок часто вытягивался и рвался (ресурс составлял в среднем 20-25 тыс. км), мог время от времени слетать;
• не достигалось нормальной соосности между шкивами генератора, помпы и двигателя;
• из-за малой площади контакта со шкивами ремень проскальзывал, даже зубчатая форма (еще одна разновидность) не обеспечивала нормальной передачи крутящего момента.

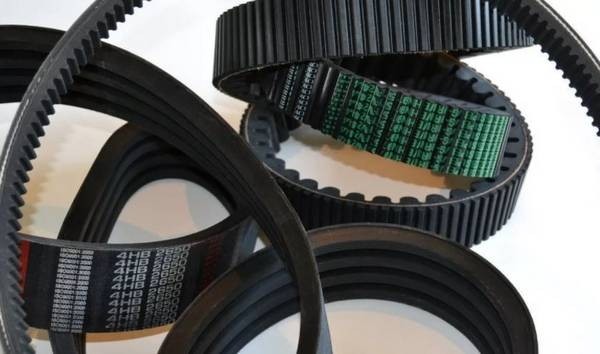

Поликлиновый ремень, в отличие от клиновидного, плоский, на нем также есть несколько клиньев, но они неглубокие. За счет того что ремешок широкий, с несколькими ручейками, обеспечивается более надежная передача вращения, с такой формой легче и точнее можно разместить приводные шкивы соосно.

У ПР есть несколько названий, в которых можно даже запутаться, ремешок также называют приводным, генераторным, ручейковым, обводным, многоручейковым, но по сути, это названия одной и той же детали. В автомобилях премиального уровня установлено различное дополнительное оборудование, поэтому приводных ремней может быть несколько.

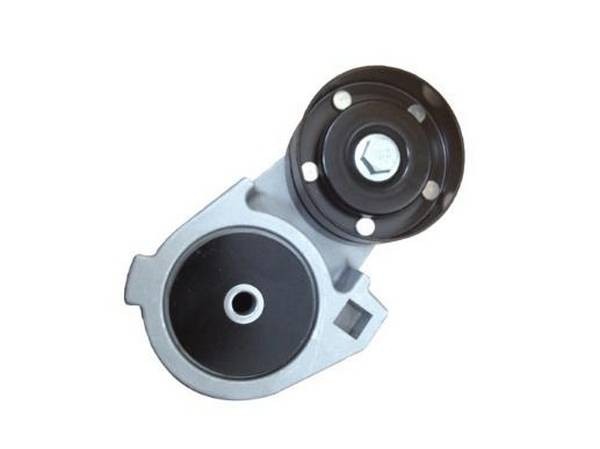

Для того чтобы четко зафиксировать направление ПР, в схеме ременной передачи присутствуют ролики, необходимое натяжение обеспечивается специальным механизмом с регулировкой, которое называется натяжителем. Слишком слабо или сильно натянутым ремешок быть не может, от неправильной регулировки деталь быстро выходит из строя, не напрасно состояние и натяжка ПР проверяется при каждом техобслуживании.

Какой ручейковый ремень лучше выбрать

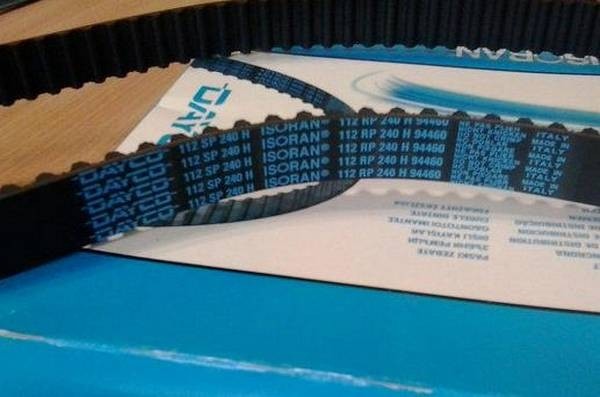

Все ПР внешне похожи меду собой, но отличаются размерами – длиной, шириной, количеством ручейков (клиньев). Запчасти выпускаются различными многочисленными производителями, поэтому выбрать необходимую деталь не очень просто. В любом случае предпочтительнее запасные части оригинального изготовления, они выполнены качественно, всегда подходят по параметрам. Но у оригинала есть и недостаток, который иногда имеет решающее значение – это довольно высокая цена.

Неоригинальные детали могут быть разного качества, но есть и бренды, которые практически ни в чем не уступают оригиналу, зато стоят дешевле. Часто ремни продаются в комплекте с натяжителями и роликами, с хорошей стороны себя зарекомендовали производители:

• Bosch;
• Contitech;
• Gates;
• Dayco;
• Bando;
• Mitsuboshi

Правда, следует отметить, что продукция этих изготовителей оценивается высоко, и купить ее значительно дешевле оригинала не получается. Нередко с ремнями Bando, Dayco и Mitsuboshi автомобили сходят с заводского конвейера, автопроизводитель доверяет качеству запасных частей перечисленных компаний. Кстати, и отзывы о продукции этих фирм практически все положительные: ПР работают долго, не вытягиваются и не растрескиваются в течение всего срока службы.

Также ролики, ремни и комплекты выпускаются под брендами:

• Hutchinson;
• Sun;
• Koyo;
• Pilenga;
• БРТ (Россия);
• Flennor;
• Mapco;
• INA;
• Meyle;
• Neko;
• Avantech;
• Aywiparts

Существует еще множество других марок, все бренды сразу и не перечислить. Но покупать подозрительно дешевые запчасти, пожалуй, не стоит – если ремень оборвется или вытянется раньше времени, а натяжной ролик заклинит, ремонт в результате получится дороже и будет весьма некстати, если машина подведет в пути.

Основные неисправности ременной передачи

Неисправности в ременной передаче сопровождаются различными признаками:

• на работающем двигателе слышен свист, особенно он хорошо заметен при перегазовке;
• пропадает зарядка;
• слышны щелчки (когда на ремешке отслаивается корд);
• под капотом появляется дым (такое может быть, если заклинил ролик).

Диагностику можно провести с помощью визуального осмотра деталей, на ремне не должно быть:

• трещин;
• отслоения корда;
• следов моторного масла или других технических жидкостей;
• износа зубьев.

Если есть подозрение, что неисправен ролик, необходимо ослабить ПР, попробовать покрутить наружную обойму руками. Ролик должен вращаться легко, без заметного шума, заеданий, в механизме не может быть никаких люфтов. При обнаружении любых дефектов неисправные детали следует менять.

Ресурс ремня генератора в среднем составляет 50-60 тысяч километров, но детали ременного привода могут выйти из строя раньше времени по различным причинам:

• водитель долгое время эксплуатировал автомобиль с перетянутым или слишком ослабленным ПР;
• на корд попало масло, антифриз или тормозная жидкость;
• установлены некачественные запчасти;
• вышла из строя обгонная муфты генератора (если она установлена на машине).

Важно правильно натянуть ремень, параметры натяжки указываются для каждой модели автомобиля в инструкции. Но даже если вы не знаете, каким должно быть натяжение, существует общее негласное правило – нужно на самом свободном участке от шкивов (примерно посередине) повернуть ремень по оси, он должен с усилием поворачиваться под углом 90 градусов.

Замена приводного ремня

В отличие от ремня газораспределительного механизма ПР меняется значительно проще, но если схема привода сложная, и в ней много дополнительного оборудования, добраться до ремешка бывает не слишком легко. Рассмотрим пример замены ПР на авто Рено Логан с 8-клапанным двигателем, с гидроусилителем руля.

Чтобы ослабить ремешок на данной модели, нужно натяжной механизм отвести в сторону. Так как это устройство находится внизу в труднодоступном месте, сверху до него добраться трудно.

Поступаем следующим образом:

• домкратим автомобиль, снимаем переднее правое колесо;

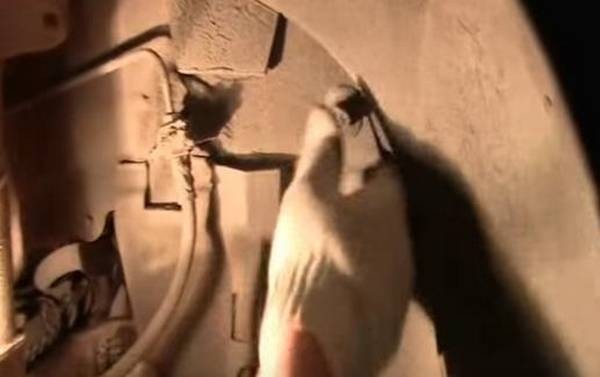

• демонтируем защитный кожух снизу справа, он крепится на клипсах;

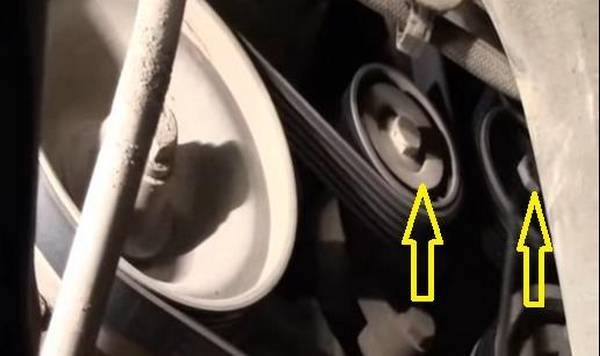

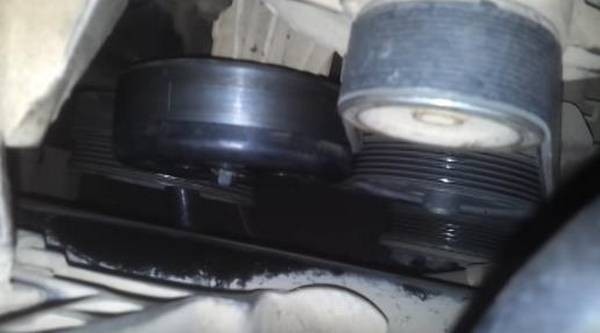

• после снятия защиты получаем доступ к ременной передаче, здесь мы видим два ролика, слева – натяжной, справа – паразитный;

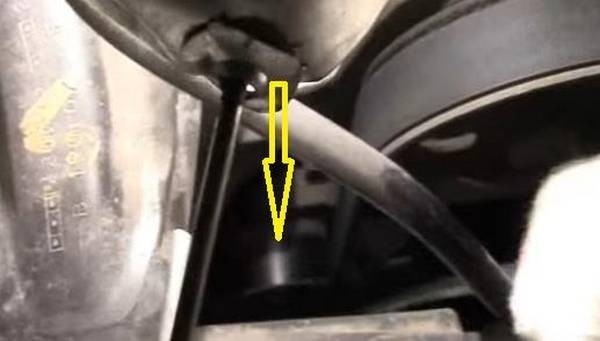

• ключ на 13 надеваем на болт, указанный на рисунке стрелкой слева, отводим ролик по часовой стрелке, снимаем ремень. Натяжной механизм здесь пружинного типа, натяжка происходит автоматически, поэтому никаких регулировок производить не требуется.

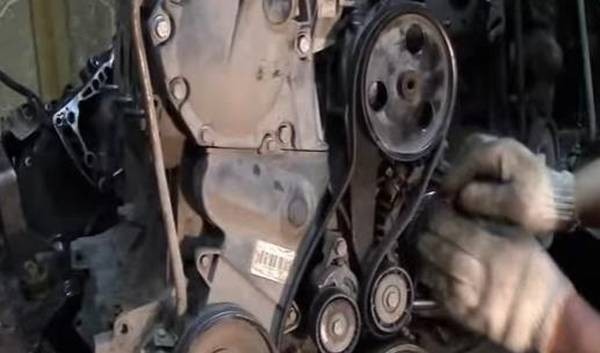

Чтобы установку ПР выполнять было удобнее, ремень сначала следует надевать сверху на шкив ГУР, затем на паразитный ролик.

Чтобы нацепить ПР на шкив коленвала, следует опять отвести до упора по часовой стрелке натяжной механизм. Прежде чем надевать новый ручейковый ремень, необходимо проверить состояние шкивов (ручейков), в углублениях может забиться грязь, частички от старого ремешка, все это нужно будет вычистить.

Снятие и установка ремня Ford Focus-2

Автомобили Фокус-2 комплектуются различными двигателями, бензиновыми и дизельными, соответственно схемы ременных приводов у них разные. Также может отличаться комплектация, не на всех машинах устанавливается кондиционер. Сложность снятия-установки обводных ремней на моторах 1.4 и 1.6 L (бензин) заключается в том, что здесь отсутствует натяжной механизм. На движках 1.8 и 2.0 такое устройство предусмотрено, но для того чтобы произвести натяжение ПР, необходимо специальное приспособление, которое продается в наборе с деталями, и стоит такой комплект недешево.

Рассмотрим, как можно поменять ремень генератора на Фокусе 1.6 л без специального инструмента:

• чтобы удобнее было работать, снимаем переднее правое колесо, защитный пыльник с правой стороны и подкрылок;
• ослабляем четыре болта крепления шкива водяного насоса, три болтика вынимаем;
• если старый ПР уже не нужен, срезаем его ножом, теперь шкив в расслабленном состоянии (болтается);
• надеваем новый ремень, начинаем установку со шкива коленвала, затем заводим ремешок на генератор, и в последнюю очередь на помпу;
• шкив водяного насоса, держащийся на одном ослабленном болту, естественно, стоит с перекосом, теперь нужно провернуть коленчатый вал (потребуется ключ на 18);


• при проворачивании вала в определенный момент шкив встает на место, остается установить выкрученные болты, произвести их основательную затяжку.

На автомобилях, оснащенных климатической установкой, чтобы добраться до ремня генератора, нужно сначала снять ПР компрессора кондиционера. Этот ремень также не имеет натяжителя, и для его установки тоже требуется специальное приспособление. Установить ремешок можно и при отсутствии «приспособы», делаем это следующим способом:

• откручиваем крепеж компрессора (5 болтов);
• чтобы не повредить патрубки, освобожденный от болтов агрегат подвешиваем;
• надеваем на оба шкива ремень, двигаем компрессор на место, стараемся наживить задний болт (для совмещения болтов с отверстиями можно воспользоваться домкратом);
• закрепляем агрегат, на этом работу можно считать законченной.

Установку ПР с помощью специальных ключей нужно проводить по инструкции, которая прилагается к комплекту оригинальных ремней.
