Влияние системы улавливания паров топлива на работу двигателя Лада Калина

Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт. Карбюраторные автомобили были очень просты, и разобраться с ними мог любой водитель, но на машинах с инжекторными двигателями добавились новые узлы, в частности, появилась система улавливания паров топлива, главным элементом которой является адсорбер. Основная задача этой схемы – вывести пары топлива из бака во впускной коллектор в момент запуска ДВС, и не последнюю роль здесь играет клапан продувки адсорбера. В этой статье будет рассмотрен принцип работы данной системы, порядок замены клапана, возможные неисправности, которые могут возникать в процессе эксплуатации легкового авто Лада Калина.

• 1 Как работает система улавливания бензиновых паров Lada Kalina
• 2 Устройство клапана продувки адсорбера ВАЗ Калина
• 3 Неисправности в системе улавливания топливных паров Лада Калина
• 4 Замена клапана продувки адсорбера на Калине
• 5 На Калине стучит клапан адсорбера
• 6 Ошибка Р0441

Как работает система улавливания бензиновых паров Lada Kalina

Система EVAP, о которой идет речь, создана с целью предотвращения выброса вредных паров бензина в окружающую атмосферу, образующихся вследствие испарения топлива, в ее состав входит:

• клапан отсечки топливоподачи;
• адсорбер;
• электромагнитный клапан для продувки абсорбирующего элемента;
• соединяющие трубопроводы.

Самым главным компонентом в системе является адсорбер (его еще называют угольным фильтром), основу которого составляет активированный непищевой уголь, заключенный в пластмассовый корпус. Образовавшиеся бензиновые пары поглощаются углем абсорбирующего элемента, постепенно в нем скапливаясь. В момент запуска двигателя включается клапан продувки адсорбера (КПА), и за счет разрежения все скопившиеся пары поступают во впускной коллектор, а затем сгорают.

На Ладе Калине адсорбер расположен в районе бензобака, и добраться до него очень непросто. Чтобы демонтировать этот элемент EVAP, необходимо снимать топливный бак, а вот КПА находится в доступном месте – клапан размещается в моторном отсеке, в непосредственной близости от аккумулятора, на задней стенке корпуса воздушного фильтра. Следует отметить, что у турбированных моторов во впускном коллекторе разрежение не создается, и чтобы направить принудительно пары в нужном направлении, в схему включен дополнительный двухходовой клапан.

Устройство клапана продувки адсорбера ВАЗ Калина

КПА присутствует на всех современных инжекторных ДВС, и Lada Kalina тоже не является исключением. Клапан продувки (еще одно его название – Evap-Solenoid) с одной стороны связан с угольным фильтром, с другой – с впускным коллектором, когда электрического сигнала на КПА нет, канал трубопровода закрыт, и разряжение в системе не создается. Во время подачи электросигнала на работающем двигателе клапан срабатывает, канал открывается, и бензиновые пары свободно проходят из адсорбера во впускной коллектор.

Неисправности в системе улавливания топливных паров Лада Калина

Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:

• пережаты или засорены соединительные патрубки;
• в системе не создается нормального разрежения;
• из-за обрыва цепи отсутствует напряжение на клапане;
• полностью засорен угольный фильтр (что бывает редко);
• сбои дает блок управления.

Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:

• обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
• двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
• повышается расход бензина;
• понижается приемистость ДВС.

Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:

• возникает риск поломки бензонасоса;
• может выйти из строя датчик уровня топлива.

Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:

• охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
• дроссельная заслонка открыта не менее чем на 4%;
• автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).

Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.

Замена клапана продувки адсорбера на Калине

Если проверка показала, что неисправен Evap-Solenoid, деталь необходимо заменить (каталожный номер – 11181164200). Ремонтировать устройство не имеет никакого смысла:

• цена клапана находится в пределах 400-800 рублей;
• купить устройство можно практически в любом магазине, торгующем запчастями ВАЗ;
• меняется КПА очень легко и просто.

Но прежде чем производить замену, не лишним будет проверить цепь управления, достаточно часто клапан не работает из-за обрыва проводов, идущих к нему. Для выполнения работ не потребуется ни ямы, ни подъемника, а сама процедура займет не более одного-двух часов, даже если операцию производит неопытный работник без слесарных навыков.

Меняем клапан следующим образом:

• выключаем зажигание, поднимаем капот;

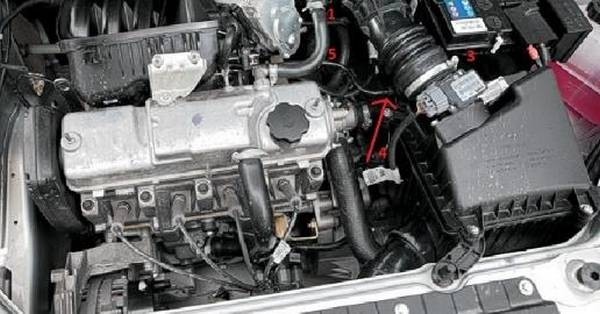

• находим Evap-Solenoid, он расположен чуть ниже воздуховода, на корпусе воздушного фильтра (на рисунке ниже показан стрелкой):


• на всякий случай скидываем минусовую клемму с аккумулятора;

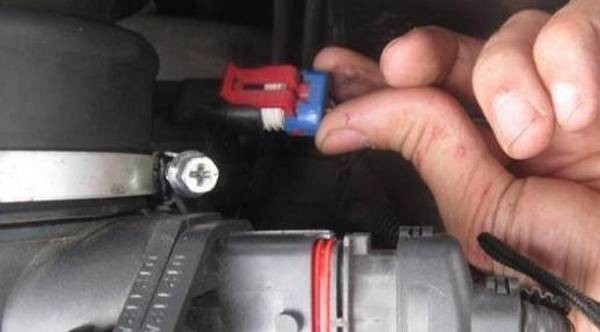

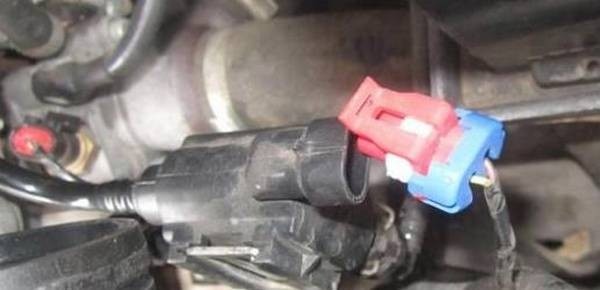

• отводим в сторону язычок штекера, отсоединяем провода;

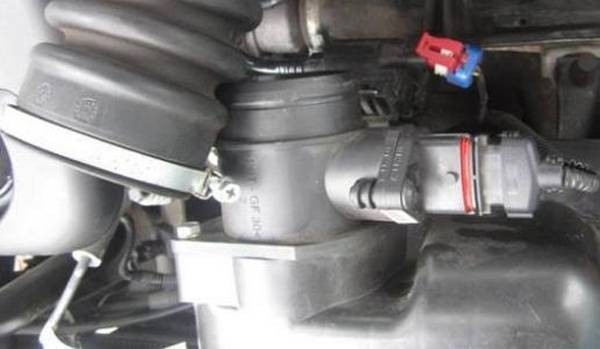

• чтобы не мешался датчик расхода воздуха, крестовой отверткой ослабляем хомут крепление воздуховода, отводим патрубок в сторону. Для удобства ДМРВ можно снять;

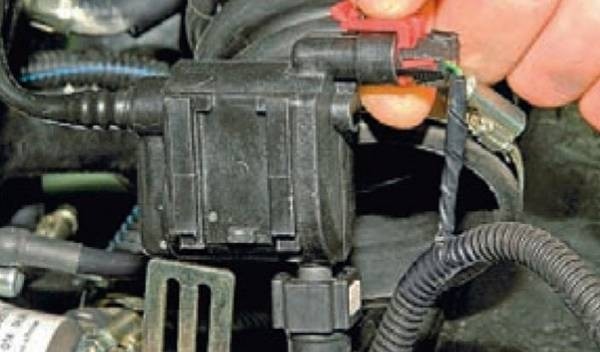

• теперь доступ к клапану свободен, осталось только его аккуратно потянуть вверх, чтобы вытащить из пазов;


• но это еще не все – так как трубка на самом клапане сидит герметично, это соединение пока не трогаем, необходимо освободить другой конец шланга, для этого снимаем фиксатор-защелку, выдергиваем патрубок из соединения;


• клапан вместе с трубкой демонтируем, на этом разборка практически закончена.

Замену клапана продувки можно было бы считать совсем простым занятием, если бы не одно «но» – снять пластиковую трубку с КПА, не повредив, очень непросто, а в комплекте с новым клапаном она не идет. Здесь есть два варианта:

• попытаться осторожно нагреть соединение феном и сдернуть патрубок;
• разрезать трубку в соединениях, а взамен ее купить обыкновенный топливный шланг диаметром 8 мм и два хомута.

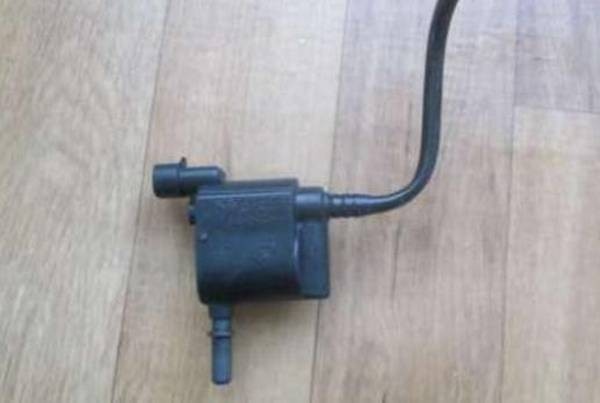

Отмерив нужную длину шланга, обрезаем его, соединяем с клапаном и разъемом, получаем примерно такую конструкцию, как на рисунке ниже.

Устанавливаем все на места, запускаем двигатель, испытываем машину на ходу.

На Калине стучит клапан адсорбера

Многие собственники автомобилей Lada Kalina сталкиваются с проблемой – во время работы двигателя из-под капота слышится непонятный цокот, при выявлении причины возникновения шума выясняется, что звук раздается из клапана продувки. Хотя на работу автомобиля стук никак не сказывается, некоторых автовладельцев он раздражает, и собственники авто хотят от него избавиться. «Побороть» неприятный цокот можно, необходимо только произвести следующие действия:

• снять клапан и внимательно его осмотреть;
• сбоку найти регулировочный винт, он будет сверху залит эпоксидной смолой;
• отковырнуть эпоксидку, завернуть винт на половину или три четверти оборота;
• установить клапан на место, проверить изменения в работе ДВС.

Больше закручивать винт нельзя, в этом случае КПА перестанет открываться, а лампа диагностика двигателя на панели приборов зафиксирует ошибку. Также стоит отметить, что некоторые водители путают цокот электромагнитного клапана с детонацией, но в принципе, звуки различить можно. Просто следует учесть, что детонация возникает под нагрузкой, например, при движении груженого автомобиля в гору, еще в этом случае говорят «звенят пальцы».

Ошибка Р0441

Собственники Lada Kalina нередко отмечают, что в процессе эксплуатации авто появляется ошибка P0441, сигнализирующая о некорректной работе система продувки бензиновых паров (расход воздуха отличается от нормы). Причиной возникновения такой неисправности может быть:

• неработающий клапан адсорбера;
• засорение воздушной магистрали от КПА до воздушного фильтра;
• подсос воздуха через соединительные патрубки.

Что сразу следует не рассматривать, так это магистраль от бензобака до адсорбера, здесь поломка никак не влияет на показания компьютера или диагностического сканера. Все-таки чаще всего из строя выходит Evap-Solenoid, это является характерной «болезнью» на Калине.

Если EVAP-клапан перестанет нормально функционировать, вовсе не обязательно, что мотор потеряет мощность, выйдет из строя бензонасос и так далее. В основном из-за неполадок КПА увеличивается токсичность выхлопа, периодически загорается Check Engine на приборной доске. Находятся автовладельцы, которые не обращают внимания на сигнальную лампу диагностики, продолжая эксплуатировать автомобиль, при этом больших неудобств не испытывают. И чаще всего в подобном случае расход бензина не превышает нормы, двигатель запускается нормально, и никаких серьезных неполадок в топливной системе не возникает.
