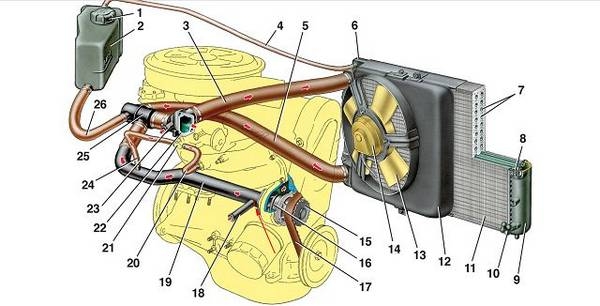

В процессе эксплуатации транспортного средства происходит нагревание двигателя. Чтобы предотвратить перегрев силового агрегата, автомобили оборудованы системой охлаждения. Главная деталь, которая обеспечивает обдув мотора и жидкости в радиаторе — это вентилятор системы охлаждения двигателя.
Приводное устройство вентилятора
Конструкция вентилятора охлаждения агрегата состоит из шкива и закрепленных на нем лопастей. Эффективность нагнетания воздуха обеспечивается установкой лопастей под определенным углом. Принцип работы вентилятора охлаждения двигателя зависит от конструктивных особенностей привода.
Механический
Вращение на шкив от коленчатого вала через ременную передачу. Это простейшая установка, которая находится в постоянном зацеплении с коленвалом. Недостаток такого механизма в том, что для постоянного вращения вентилятора охлаждения радиатора ДВС затрачивает много полезной энергии.
На сегодняшний день механический тип привода почти не встретить. Обычно их устанавливают на агрегаты с продольным расположением, вездеходные джипы.
Гидромеханичиеский
Это приводное устройство, работающее от разницы давления в муфте. Муфты бывают двух типов: гидравлическая и вязкостная. Частота вращения последнего равна входным оборотам коленчатого вала. Поэтому, для сохранения крыльчатки и лопастей при высоких оборотах мотора используют вязкостную муфту.
Как она работает
Корпус такой муфты заполнен специальной жидкостью — силиконом. Когда движок работает под постоянной нагрузкой или на высоких оборотах, происходит процесс нагрева силиконовой жидкости. По мере нагрева жидкость расширяется, постепенно зажимая муфту, что приводит в работу вентилятор охлаждения.
Гидравлическая конструкция работает в зависимости от изменения объема масла. Момент блокировки не зависит от частоты вращения коленвала. В режиме высоких оборотов ДВС муфта не дает крыльчатки разгонятся, предохраняя ее от разрушения. Первоначальной задачей системы управления вентилятором является удерживать оптимальные обороты необходимые для эффективного охлаждения.

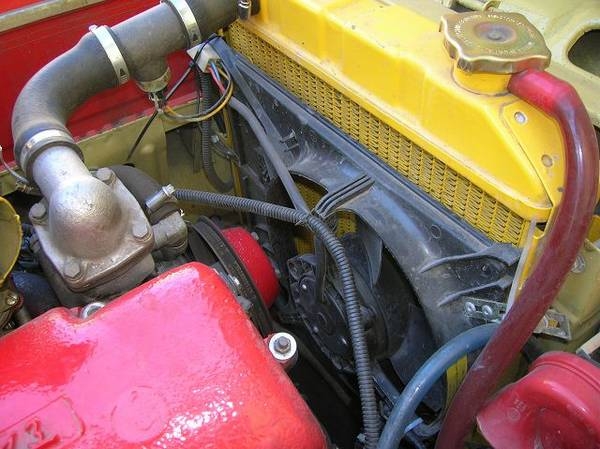

Электронное приводное устройство
На современные автомарки, оборудованы автоматическими системами контроля начали устанавливать электрический двигатель вентилятора охлаждения радиатора. Достоинством привода является независимое функционирование, легкость в настройке.
Управление вентилятором охлаждения двигателя осуществляется через температурные модули охлаждающей жидкости. По данным с датчиков блок управления вентилятором охлаждения двигателя корректирует скоростной режим крыльчатки, изменяя скорость вращения и период работы.
Питание на двигатель вентилятора поступает через электронные приборы автомобиля (аккумулятор, генератор).
Методы управление вентилятором системы охлаждения двигателя:
- термовыключатель;
- блок управления.
Технические показатели.
Наименование Двигатель 88 кВт/5500 об/мин 104 кВт/6000 об/мин 122 кВт/6500 об/мин Тип системы охлаждения Водяное с электроприводом Тип насоса Центробежный с ременным приводом Термостат Температура срабатывания, С° 80,0 — 85,0 Максимальное открытие, С° 97 Ход при предельном открытии, мм От 8 Давление открытия клапана в крышке, кПа 112,9 — 142,5
Термовыключатель использовался на ранних этапах производства автомобилей. По показателям с датчика температуры в радиаторе, механизм определяет, включится или отключится вентилятор охлаждения двигателя. В агрегатах с термовыключателя вентилятор системы охлаждения двигателя работает в узком температурном диапазоне. Включается вентилятор охлаждения при прогреве блока до 85 С°, отключение происходит при остывании до 70 С°.
Принцип работы механизма
Когда температура тосола в радиаторе прогревается до максимально заданного значения, происходит замыкание контактов терморегулятора. Цепь питания в двигателе вентилятора замыкается, и вентилятор охлаждения двигателя начитает вращатся. После снижения температуры контакты расходятся, работающий вентилятор останавливается.
Схема управления с ЭБУ
Чтобы узнать, как работает вентилятор охлаждения двигателя с ЭБУ, необходимо ознакомится с ее строением.
Стандартное электронное управление состоит из таких элементов:
- электродвигатель;
- расходомер воздуха;
- модуль частоты вращения коленчатого вала;

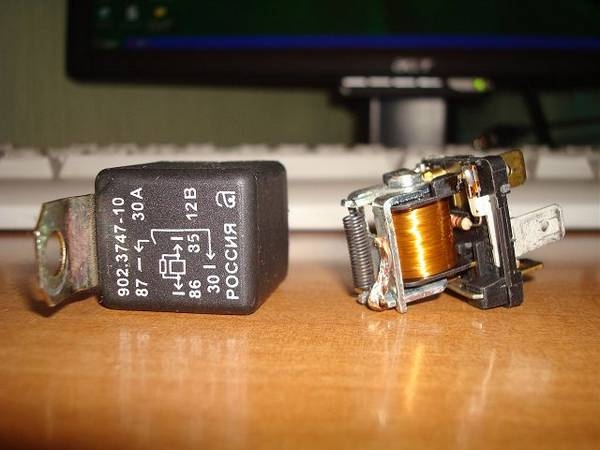

- реле момента включения вентилятора;
- датчик колебания температуры охлаждающей жидкости.
Для контроля над температурой жидкости в патрубке радиатора установлен датчик температуры. Некоторые модели авто оборудованы двумя датчиками, один на выходном канале радиатора, другой в блоке цилиндров.
Для более точного определения режима работы движка установлены модуль частоты вращения и воздухомер. Показания с датчиков поступают на центральный блок. ЦБ обрабатывает информацию и задает программу работы на реле.
Сохранность системы охлаждения
После нагрева движка до предельной температуры, должен включаться вентилятор. Существует много минусов резкого старт, которые негативно действуют на электропроводку автомобиля.
Перегрузку получают такие элементы:
- генератор, аккумуляторная батарея, электропроводка;
- детали крепления, подшипники;
- датчики температуры, вследствие эффекта термокачки.
Чтобы проводка выдержала пусковые перегрузки, в автомобиль установлен мощный и дорогой предохранитель. Решить проблему перегрузки поможет плавное включение вентилятора охлаждения. Многие современные модели авто уже имеют такую функцию, но есть такие которые нужно переоборудовать своими руками.
Известно несколько способов плавного включения вентилятора охлаждения двигателя самостоятельно.
Особенности функционирования штатного устройства:
- высокая производительность. Привод работает на высокой скорости, что приводит к частым старт-стопам системы.
- высокая температура срабатывания датчика, что приводит к перебоям в оборотах двигателя и закипанию.
Хорошую производительность обеспечит невысокие обороты привода и плавное срабатывание.
