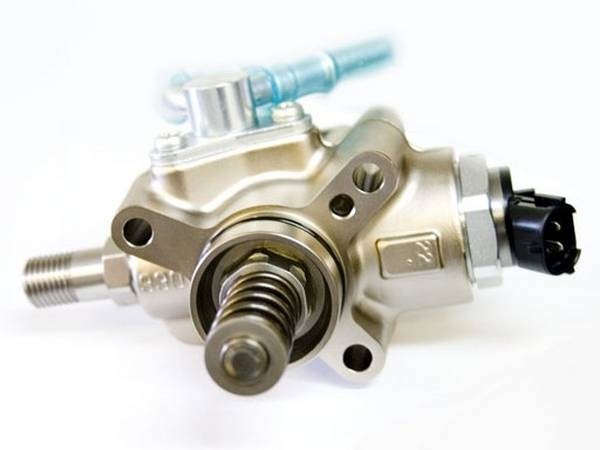

Важным элементом конструкции любого современного двигателя автомобиля является топливный насос (ТН), который подает к карбюратору либо к форсункам необходимый объем горючего.
- 3 Особенности механического насоса, его устройство
- 4 Как проверить топливный насос?

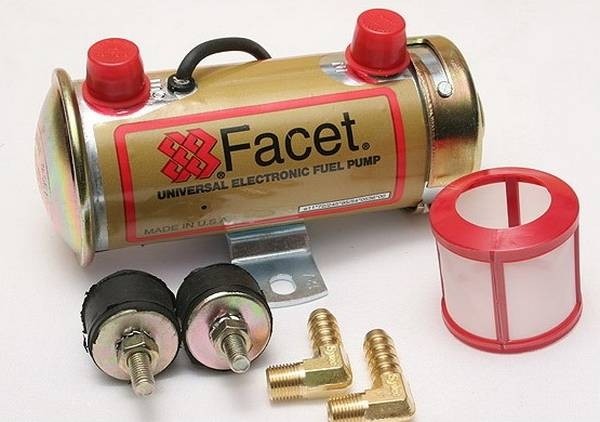

Электрический топливный насос – общая информация о нем
Все ТН, которые эксплуатируются в настоящее время, делят на:
- электрические;
- механические.
Электрический агрегат используется в дизельных двигателях, а также в бензиновых, на которых реализована система распределенного впрыска горючего.
В данном случае описываемый нами механизм необходим для того, чтобы подавать (предварительно) бензин к ТНВД (насосу высокого давления). Насосы механического типа не годятся для этого потому, что они способны обеспечить подачу горючего исключительно на низком давлении. А вот электрический подкачивающий топливный насос может формировать давление до 0,7 МПа в системах с непосредственным впрыском и до 0,4 МПа для дизельного двигателя.

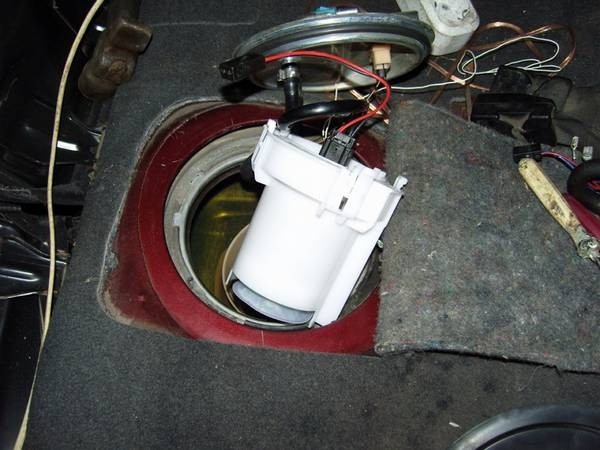

Многие не очень опытные автомобилисты задаются вопросом о том, где находится топливный насос. Ответ прост. Это устройство расположено либо в самом топливном баке, либо в топливопроводе. Специалисты считают более эффективным и разумным первый вид компоновки (ТН встраивается в бак). Считается, что при таком размещении, которое не требует специальной всасывающей магистрали, риск потерь горючего минимален. При этом насос намного качественнее и быстрее охлаждается, а его фильтр действует со стопроцентной отдачей.
Если посмотреть на конструкцию топливной системы современных зарубежных автомобилей, можно увидеть, что на многих из них топливный насос действительно интегрирован в бак. Правда, при описанной компоновке нагнетательный топливопровод становится более склонным к поломкам и выходам из строя из-за своей большой протяженности.
В общих чертах мы разобрались с тем, где находится топливный насос на транспортных средствах наших дней. А теперь давайте посмотрим на конструкции данного агрегата. Такое устройство состоит из двух основных компонентов, располагающихся в одном корпусе из металла – непосредственно насоса и электрического двигателя (привода). Также в нем имеются дополнительные элементы – механизм забора топлива, сетчатый фильтр, датчик расхода горючего, клапаны (редукционный и заборный).
Все составные части электрического насоса, включая и фильтр, постоянно контактируют с горючим, но при функционировании системы вероятность короткого замыкания в ней сведена к нулю, так как показатель электросопротивления бензина находится на высоком уровне (выше 1МОм). За поддержание в топливной системе автомобиля требуемой величины давления отвечает редукционный клапан. А при остановке двигателя топливная система запирается (для этого в ней предусмотрен обратный клапан).
Разные виды электрических насосов и их особенности
Конструкционно электрический ТН может быть:
- центробежным;
- шестеренным;
- роликовым.
Непосредственно в бак для топлива обычно монтируется центробежный электрический агрегат. Реле топливного насоса данного типа активируется по «приказу», который посылает блок управления дизельного или бензинового двигателя, и электрический насос начинает работать. Отметим, что в конструкции описываемого устройства имеется предохранительный спецклапан, который поддерживает в достаточно узких интервалах давление горючего.

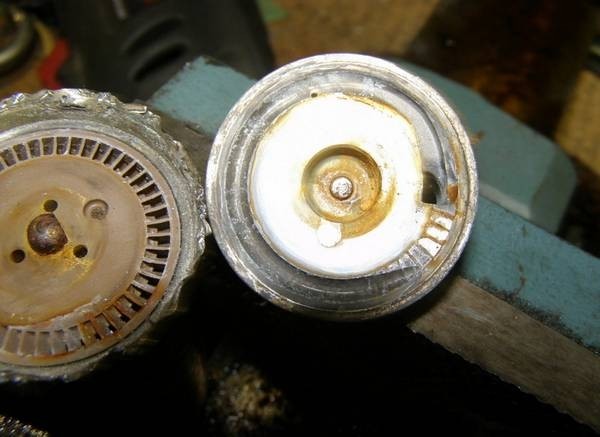

Ремонт такому ТН нужен очень редко. Замены обычно требует крыльчатка – рабочее приспособление, оснащенное большим количеством лопаток. Вращается данный компонент в камере с нагнетательным и всасывающим каналом. Повышение давления дизельного (карбюраторного) двигателя при этом образуется при воздействии указанных лопаток на завихрения горючего.

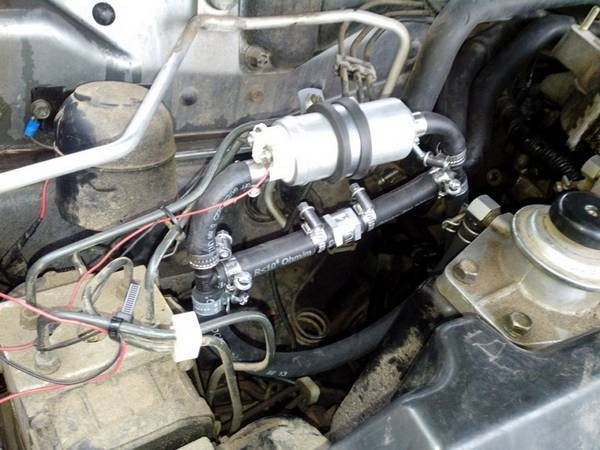

В роликовом ТН всасывание горючего и его нагнетание достигается путем вращения ротора, в котором происходит передвижение роликов. Аналогично работает и шестеренный насос дизельного авто (бензинового). Только в нем внутренние шестерни вращаются вокруг статора. Роликовый и шестеренный электрический ТН можно смонтировать только в топливопроводе.
Особенности механического насоса, его устройство
Такой топливный насос низкого давления не подходит для дизельного двигателя. Он используется только на карбюраторных машинах. Размещают его на самом моторе, состоит устройство из следующих частей (ремонт коих, заметим, требуется не так уж и редко):
- корпус с верхней и нижней частью;
- крышка, накрывающая корпус;
- сетчатый топливный фильтр;
- диафрагма (находится между частями корпуса);
- механический привод (без него устройство работать, как вы сами понимаете, не может);
- шток;
- два клапана (нагнетательный и всасывающий);
- надетая на шток пружина (возвратная).
Привод, которым оснащается механический топливный насос низкого давления, выполняется от распредвала (от его эксцентрика). А важнейшим элементом механизма считается диафрагма, соединенная с приводом и штоком. На импортных авто схема привода реализована, как правило, с коромыслом (со специальным рычагом, имеющим два плеча). Российские автомобилестроители обычно используют схему, включающую в себя рычаг с балансиром и толкатель.
Как проверить топливный насос?
Признаки того, что ТН функционирует неправильно, не столь заметны, как хотелось бы водителям. Но, все же, они имеются. Далее указаны основные признаки, являющиеся сигналом того, что имеет смысл проверить топливный насос своего бензинового либо дизельного двигателя:
- Трудности с запуском мотора. Возможно, в них виновата неисправность реле топливного насоса, стартера, а может дело всего лишь в малом заряде АКБ. Но, в любом случае, причину выявлять придется. Вполне вероятно, что она подскажет вам именно о неисправности топливного насоса.
- Тональность работающего ДВС очень высока (любой автолюбитель четко слышит, когда его «ласточка» звучит не так, как обычно).
Потеря мощности двигателя. Пожалуй, наиболее явный симптом поломки реле топливного насоса или другого его элемента (фильтр, шток и т.д.), свидетельствующий о том, что на машине требуется замена топливного насоса либо его ремонт.

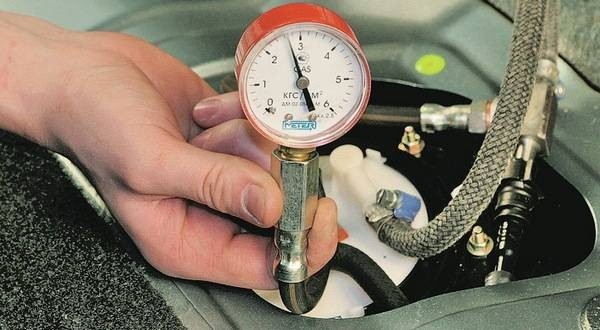

Схема проверки работоспособности ТН и возможный ремонт, для которого может потребоваться съемник крышки топливных насосов:
- зажигание отключается;
- топливопровод высокого давления отсоединяют;
- включают зажигание при условии, что не отмечается течи горючего;
- после этого обследуется реле топливного насоса (в большинстве случаев последующее снятие и установка топливного насоса не нужны, так как требуется лишь заменить его предохранитель).
- В тех случаях, когда после замены предохранителя есть подача напряжения, проблема вероятнее всего в обрыве кабеля (реже требуется полноценный ремонт и замена топливного насоса) из-за того, что устройство вышло из строя. Если горючее не приходит в трубопровод (распределительный), есть опасность того, что топливопровод был поврежден либо забился топливный фильтр (сетка топливного насоса).
Также может потребоваться ремонт следующих видов:
- замена предохранительного элемента в питающей цепи ТН;
- устранение утечек в топливных шлангах и трубок (не сложный, но очень скрупулезный ремонт, требующий особого внимания).
Учитывая, что устройство ТН достаточно сложное, снятие и установка топливного насоса должна проводиться на автосервисах. У них есть и опытные специалисты, и съемник крышки топливных насосов, и новый фильтр, и любое другое устройство, которое будет необходимо. Да и признаки поломки ТН профи знают намного лучше любителей.
