Система ЕГР в дизельном двигателе что это такое

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

  • EGR высокого давления.
  • Система низкого давления.
  • Комбинированная система ЕГР.
  • Основные задачи, преследуемые системой ЕГР

    При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

    Преимущества применения рециркуляционной системы:

    • Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
    • Снижение расхода горючего.
    • Уменьшение токсичности выхлопных газов.

    Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

  • Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
  • Взаимодействие кислорода и азота под влиянием высокой температуры.
  • Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
  • Замещение кислорода образовавшимися оксидами азота.
  • Недостаток кислорода вызывает неполное сгорание рабочей смеси.
  • Потеря мощности движка.
  • Повышение расхода дизельного топлива или бензина.
  • Возрастание токсичности газов выхлопных в ДВС.
  • Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

    При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

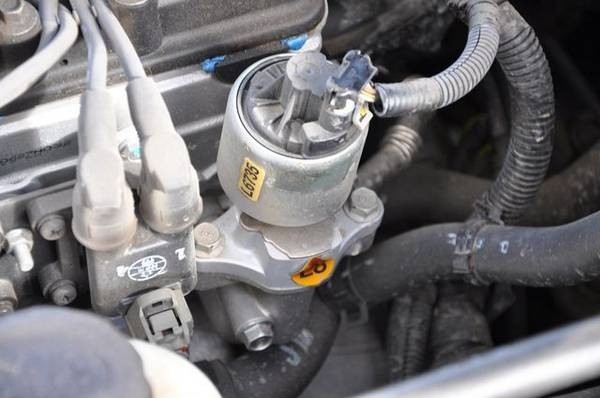

    Функции клапана рециркуляции газов

    Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

    Особенности дизельных и карбюраторных клапанов ЕГР

    Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

    Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

    Система ЕГР в дизельном двигателе что это такое

    Принцип действия системы рециркуляции

    Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом. При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика. Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

    При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

    В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

    • В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
    • Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
    • В работе дизеля с EGR  появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

    Система ЕГР в дизельном двигателе что это такое

    Системы рециркуляции дизельных двигателей

    Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

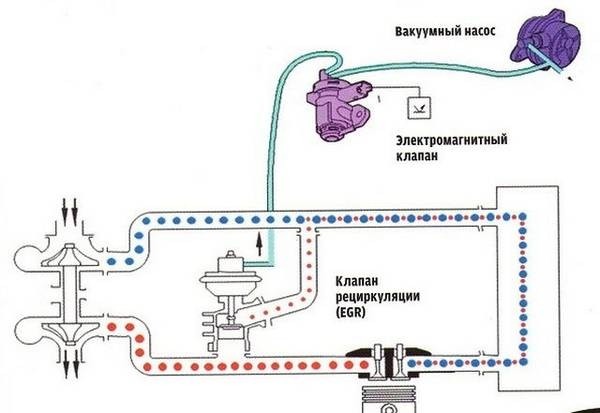

    Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

    Система рециркуляции состоит из следующих элементов:

  • Клапан ЕГР.
  • Электрический или пневматический привод.
  • Патрубки, служащие для транспортировки газов.
  • Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

    Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

    Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

    Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

    Система ЕГР в дизельном двигателе что это такое

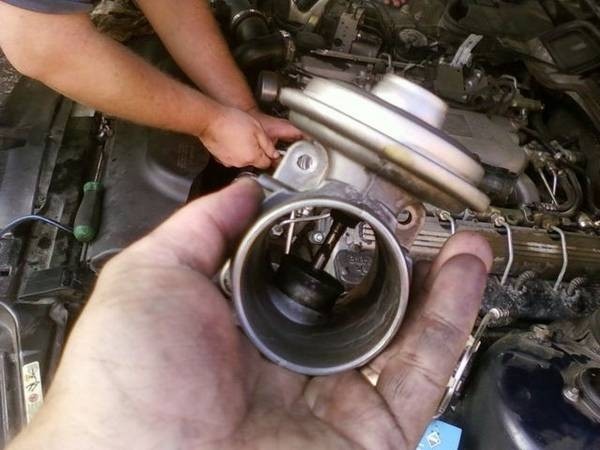

    Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

    Системы рециркуляции низкого давления

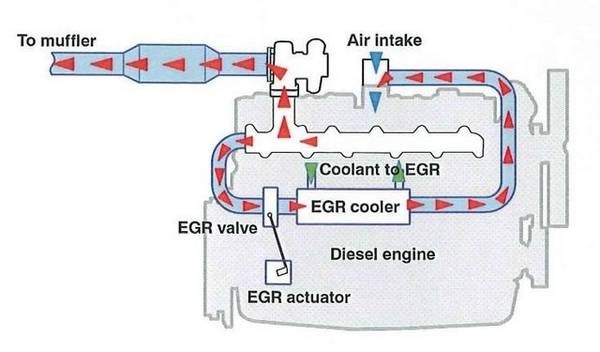

    Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

  • Прохождение через сажевый фильтр.
  • Охлаждение в радиаторе.
  • Переход через клапан ЕГР.
  • Проникновение во впускную систему, расположенную у входа в турбину.
  • Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

    • снижается процент содержания сажевых элементов;
    • заметно понижается температура отработавших газов;
    • резко сокращается процентное содержание оксидов азота в выхлопе.

    Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

    Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

    • заслонка дроссельная;
    • заслонка клапана рециркуляции;
    • заслонка выпускная.

    Система ЕГР в дизельном двигателе что это такое

    Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

    Система рециркуляции комбинированного типа

    Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

    Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

    Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

    Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

    Неисправности в системах EGR и причины их появления

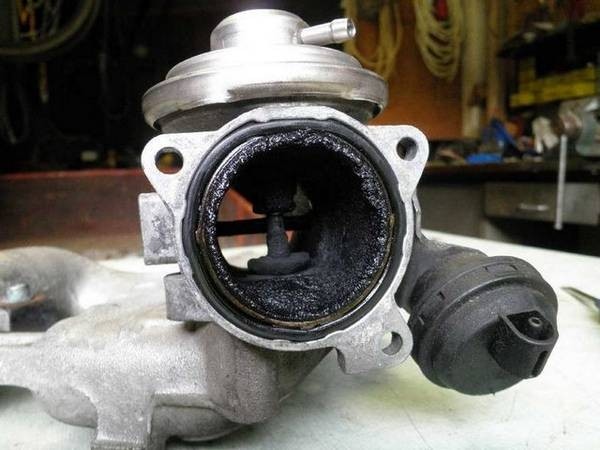

    Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

    • использование горючего низкого качества;
    • разбалансированность работы системы питания дизеля;
    • неполное сгорание воздушно-топливных смесей;
    • сбои в системе вентиляции газов картерных.

    Система ЕГР в дизельном двигателе что это такое

    Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР. Засорение клапана ведет к некорректной работе и дальнейшему его заклиниванию.

    Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

    Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

    При углубленной диагностике производятся следующие операции:

    • сканирование элементов системы;
    • проверка на функциональность каждого привода и клапана ЕГР;
    • проверка сопротивления проводов;
    • управляющие сигналы проверяются при помощи осциллографа и мультиметра.

    При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

    При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.
