Схема и ремонт задней подвески Ford Focus-2

Задняя подвеска, устанавливаемая на Ford Focus второго поколения, имеет многорычажную конструкцию, за счет этого достигается плавность хода автомобиля, уверенное поведение машины на дороге.

• 1 Схема задней подвески авто Форд Фокус 2
• 2 Ремонт задней подвески Форд Фокус 2
• 3 Замена заднего амортизатора Ford Focus 2
• 4 Замена задней стойки стабилизатора
• 5 Замена задней подвески форд фокус 2: видео

Но у многорычажной системы есть не только преимущества, но и свои недостатки – при механических повреждениях приходится больше менять деталей, и сам ремонт ходовой части получается недешевым. В этой статье мы рассмотрим, что собой представляет задняя подвеска Форд Фокус 2: схема, ремонт, какие есть характерные «болезни» ходовой, как заменить задний амортизатор и стойку стабилизатора.

Схема задней подвески авто Форд Фокус 2

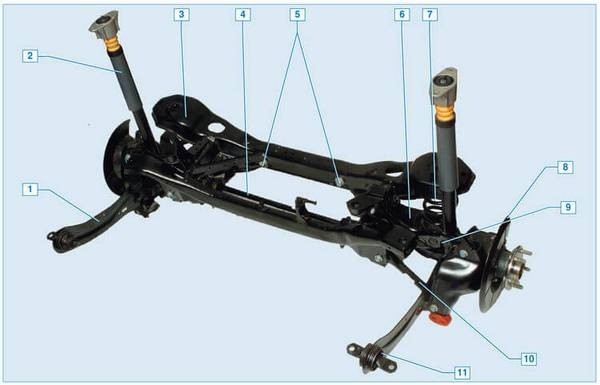

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Ремонт задней подвески Форд Фокус 2

На отечественном рынке в подавляющем большинстве встречаются Ford Focus-2 только российской сборки, поэтому о качестве запчастей, устанавливаемых на автомобилях, собранных в Испании и Германии, говорить сложно. Но и автомобили, собранные во Всеволожске под Санкт-Петербургом, отличаются достаточно высокой надежностью, и задняя подвеска при нормальной эксплуатации служит долго.

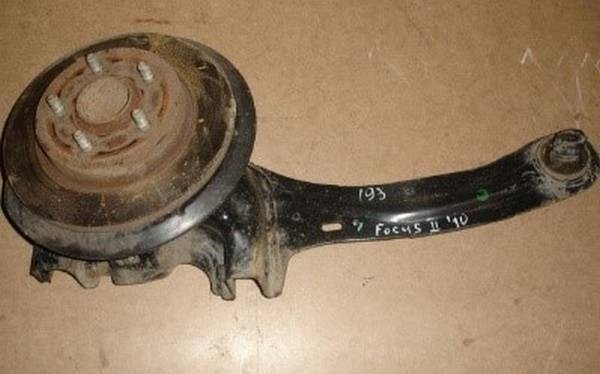

Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Рычаг полностью можно не менять, обойтись перепрессовкой сайлентблоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.

Задние амортизаторы на «Втором Фокусе» отличаются завидной «живучестью», в среднем детали выхаживают от 90 до 130 тыс. км. Цена оригинальных запчастей немаленькая, каждый амортизатор стоит около 3,5 тысяч рублей. Но к счастью, на Фокус-2 есть детали неоригинального производства, причем, весьма приличного качества. Например, амортизаторы Monroe или Kayaba можно приобрести по цене 2-2,5 тыс. руб. за 1 шт., а запчасти фирмы TRW стоят еще дешевле. Также эти детали производят многие другие компании:

• Bilstein;
• SACHS;
• Koni и др.

Стойки стабилизатора обычно на многих моделях автомобилей выходят из строя первыми, но на Ford Focus 2 эти детали удивительно живучие, иной раз выхаживают более 100 тыс. км.

Автовладельцам «Вторых Фокусов» нужно знать, что многие запчасти на машину подходят от Mazda 3, в частности, являются практически одинаковыми очень многие детали задней подвески. Правда, здесь есть одна разница – родные «Фордовские» запчасти надежнее, чем на «Мазду», хотя и стоят дороже.

Замена заднего амортизатора Ford Focus 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

• для удобства снимаем заднее колесо;

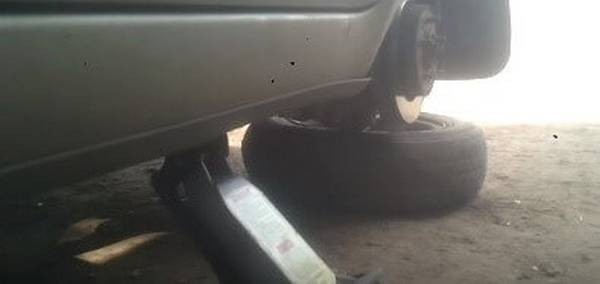

• под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;


• это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;

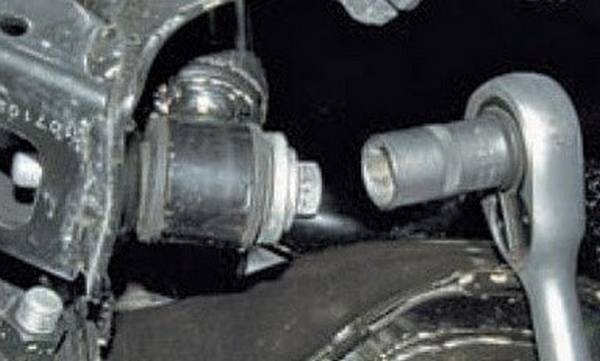

• откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;

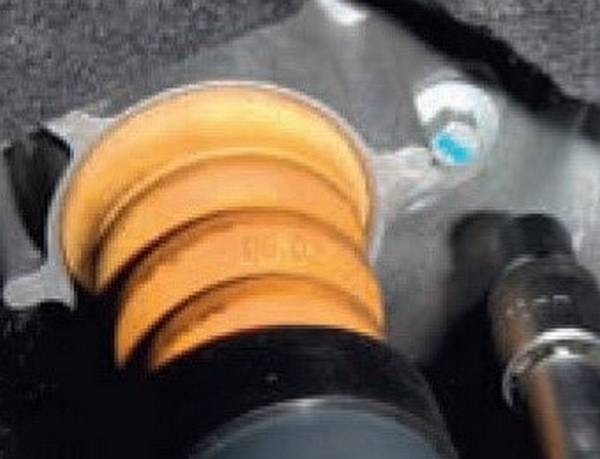

• от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;


• демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

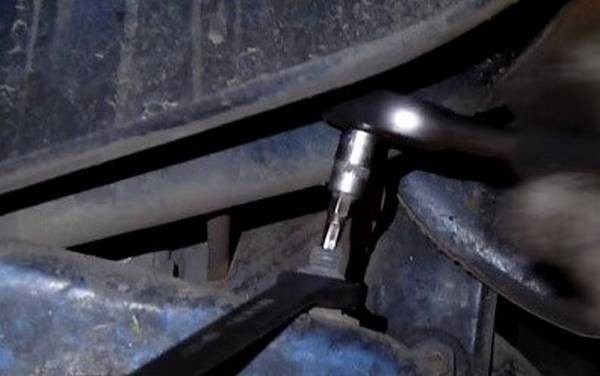

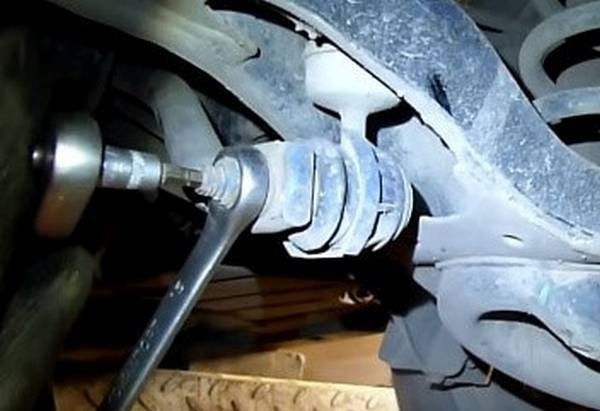

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;


• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.


Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

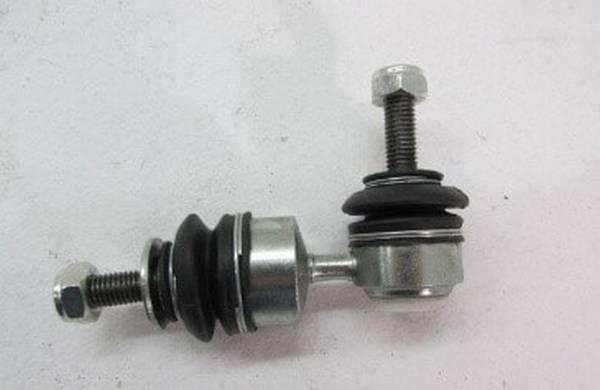

В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.

Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.
