Большинство автолюбителей считают, что съемник масляного фильтра – бесполезный инструмент, который если и должен быть у кого-то, так только у работников автосервиса. Водители, уже столкнувшиеся при самостоятельной замене масла двигателя с проблемой, когда фильтр вручную невозможно открутить, уже обзавелись подходящим съемником. Подобрать этот инструмент не так-то просто: на рынке предлагается много модификаций, но далеко не все из них окажутся пригодными для обслуживания конкретной модели автомобиля.
- 4 Что нужно знать об остальных съемниках?
- 5 Ременной съемник своими руками – нет ничего проще
- 6 Если ременной вариант себя не оправдал – делаем цепной
Виды съемников, изготавливаемых промышленным способом
В зависимости от конструктивных особенностей и размеров фильтра, для его откручивания используют съемники того или иного вида. Их корпус или основание, как правило, производятся из стали, они защищены матовым или серебристым хромовым покрытием. У ряда изделий, если это предусмотрено конструкцией, на ручках имеются пластиковые накладки, что существенно упрощает работу с подобным инструментом.
Инструмент для откручивания масляного фильтра
Практически все съемники позволяют откручивать как маслоочистители (далее очистители), так и масляные стаканы – кожухи фильтров со сменной вставкой. Все съемники в первую очередь можно разделить на универсальные и предназначенные для откручивания фильтров только какого-то одного диаметра или типа.
Среди первых различают следующие основные виды:
- краб;
- ременные;
- цепные;
- ленточные;
- серповидные и в виде клещей;
- с 2-мя регулируемыми захватами.
Съемник с 2-мя регулируемыми захватами
Их универсальность относительна – ими можно открутить далеко не всякий фильтр. Во-первых, потому что они рассчитаны на некоторый диапазон диаметров очистителей, причем у одних съемников он достаточно широк, а у других не очень, а во-вторых, из-за собственных конструктивных особенностей и размеров. Ведь место размещения, а также доступность фильтра на разных автомобилях отличаются, и поэтому каким-либо инструментом в одном моторном отсеке будет работать легко и просто, а в другом, быть может, вообще невозможно.
К узко профильным относят только один тип инструментов – съемники масляного фильтра «чашка». Такое название они получили за свой внешний вид, напоминающий одноименный кухонный прибор.
Конструкция и способ применения съемника «чашка»
Этот тип съемников выпускают под фильтры всех размеров, но каждый отдельный инструмент предназначен для откручивания очистителей только какого-то одного диаметра. Поэтому при покупке чашки надо быть особенно внимательным. Этот ключ должен идеально подходить к устанавливаемым на двигателе автомобиля фильтрам. Даже разница в несколько миллиметров превратит чашку в бесполезный аксессуар.
Владельцы автомастерских приобретают сразу целые наборы этих съемников, включающие в себя до 30 ключей для фильтров различных диаметров. Такие комплекты поставляются вместе с чемоданчиком, в котором чашки удобно разложены по номерам типоразмеров.
Набор ключей «чашка» для снятия очистителей масла
Съемники масляного фильтра «чашка» в своем «донце» имеют квадратное отверстие под наконечник торцевого ключа. Некоторые производители дополнительно изготавливают «донце» шестигранным – под накидной инструмент. Многие съемники, в первую очередь их наборы, поставляются с наконечником под отверстие «чашки», на который одевается ключ, а некоторые – в комплекте со всем необходимым инструментом, включая накидной и торцевой.
Съемник «чашку» одевают на ребристый верх фильтра широкой открытой частью, на внутренней окружности которой есть грани. Они по количеству и размерам должны совпадать с имеющимися на очистителе. В противном случае съемник сядет неплотно, и откручивание фильтра будет затруднено или станет невозможным. «Чашка» считается наиболее удобным инструментом. Она сама по себе компактна и с ней, как правило, легче «подлезть» к фильтру. Причем правильно подобранная «чашка» никогда не проскальзывает относительно окружности корпуса фильтра, что иногда случается с некоторыми другими видами съемников.
Подробно об универсальном «крабе»
Съемник «краб» состоит из двух пластин, являющихся корпусом, и установленных между ними 3 захватов. На рабочей поверхности лап нанесены насечки, препятствующие их проскальзыванию по поверхности фильтра. Управление захватами производится посредством зажимного механизма, расположенного посередине корпуса краба и между поворотными креплениями лап.
Сам механизм, как и съемник в целом, приводится в действие специальным прилагаемым ключом – это одна из разновидностей конструкции – либо торцевым или накидным инструментом, под которые предусмотрен соответствующий наконечник, выходящий из корпуса. Схема работы с «крабом» идентична процессу откручивания фильтра съемником «чашка». Надо его сначала нацепить на торец очистителя. Именно в этой части работы «краб» принципиально отличается от чашки, что его и делает универсальным. В исходном положении лапы у него раздвинуты и способны охватить фильтр максимально допустимого для его конструкции диаметра.
Универсальный «краб» для съема фильтрующего элемента
После накидывания захватов на очиститель меньших размеров, приводят в действе зажимной механизм. В этом случае «краб» сможет захватить фильтр, диаметр которого соответствует минимально допустимому для конструкции съемника. После того, как лапы захватят очиститель, надо продолжать работать ключом, надетым на привод зажимного механизма. При этом будет происходить откручивание фильтра. Причем чем сильнее прикладываемое усилие, тем надежнее будет захват лап «краба» – проскальзывание исключено.
В зависимости от модели «краба», с его помощью можно снимать и устанавливать фильтры, имеющие диаметр в пределах 60–125 мм. Этот съемник, как и «чашка», весьма хорош при работах в узком и ограниченном пространстве.
Что нужно знать об остальных съемниках?
Цепной съемник масляного фильтра в зависимости от конструктивного исполнения позволяет откручивать и затягивать фильтры с диаметрами, величина которых в пределах 60–140 мм. Он представляет собой рукоять и закрепленную к ней одним концом цепь, которая и выполняет роль регулируемого захвата. Большинство съемников оснащены однорядной цепью, но встречаются модели и с двухрядной. Второй конец захвата в зависимости от конструкции может быть свободным либо пропущен через специальный паз, расположенный в рукояти и имеющий фиксатор.
При первом исполнении съемника перед откручиванием фильтра цепь в натяг наматывают на его корпус, почти до конца. Оставшийся отрезок захвата цепляют к крюку на рукояти. После этого съемником упираются в фильтр и действуют, как рычагом. У второго варианта инструмента уже готова петля из цепи, которая имеет регулируемые размеры и сразу набрасывается на фильтр. После этого, потянув за пропущенный через паз конец захвата, затягивают петлю и давят на рукоять инструмента в нужном направлении. При этом фиксатор паза надежно удерживает цепь, не позволяя ей ослабить захват.
Захватчик с петлей из цепи
У ременных съемников рабочий диапазон диаметров в пределах 25–160 мм. В них для захвата фильтра установлен специальный ремень, образующий петлю. Он может быть обоими концами закреплен в квадратном стальном пруте. На него наматывают ремень после набрасывания петли на фильтр. Затем на прут накидывают подходящий ключ и откручивают очиститель. Другая разновидность съемников по конструкции и использованию аналогична второму типу цепного инструмента.
Рабочий диапазон ленточных один из самых узких – разница между минимально и максимально допустимыми диаметрами фильтра может достигать всего 30 мм. В них используется лента из стали или пластика, закрепленная обоими концами на рукояти и образующая петлю, у которой в некоторых конструкциях можно незначительно регулировать размер. После накидывания захвата к рукояти прикладывают усилие и действуют ей, как рычагом. Плотность охвата фильтра достигается в некоторых конструкциях винтом на рукояти, а в остальных – за счет естественного натяга при откручивании. Большинство съемников этого вида чаще всего не справляются со слишком сильно затянутыми фильтрами.
Ленточный сниматель фильтрующей детали
Инструменты серповидные и в виде клещей имеют 2 рабочие изогнутые губки с насечками и 1 или 2 ручки. Их рабочий диапазон захвата тоже невелик, в некоторых конструкциях регулируется. Работают с этими съемниками, как с обычными плоскогубцами – захватывают фильтр, сжимают и отворачивают.
Съемник с 2 регулируемыми захватами состоит из толстой узкой пластины-основания, винта и лап с насечками на рабочей части. Концы захватов, имеющие резьбу, перемещают в продольных прорезях основания и фиксируют в нужном положении гайкой. При закручивании винта, проходящего по резьбе отверстия в центре пластины, после того, как он плотно прижмется к фильтру, происходит откручивание последнего.
Ременной съемник своими руками – нет ничего проще
Для изготовления этого ключа своими руками понадобится стальной шестигранник. Типоразмер его может быть 19 или 17 – под соответствующий ключ, кому как удобней. Отрезаем от прута шестигранника заготовку длиной примерно 150 мм или другого размера. Это надо определить, примерившись в моторном отсеке собственного автомобиля, чтобы изготовленным съемником было максимально удобно откручивать фильтр.
Затем вдоль шестигранника посередине делаем болгаркой пропил длиной 55–60 мм и шириной 5–6 мм, который должен проходить через противоположные углы сечения и параллельно боковым граням прутка. После этого обрабатываем заготовку на наждаке – снимаем острые грани и заусенцы. Взяв старый, но неповрежденный автомобильный ремень безопасности, отрезаем от него кусок нужной длины, зависящей от диаметра установленного фильтра. Чем длиннее будет отрезок ремня, тем более универсальным получится съемник, но и работать с ним станет менее удобно при откручивании маленьких очистителей. В общем случае достаточно куска в 500–550 мм.
Изготовление съемника из автомобильного ремня безопасности
Вставляем ремень в прорезь заготовки, выравниваем и центруем в ней. Затем на шестиграннике напротив ремня делаем на равных расстояниях друг от друга разметку под сверловку 3 отверстий. Извлекаем ремень из пропила. Просверливаем сквозные отверстия диаметром 5,5 мм. После этого с одной из сторон расширяем отверстия до 6,5 мм. Рассверливание выполняем только до прорези. В отверстиях диаметром 5,5 мм с помощью метчика нарезаем резьбу М6.
Оплавляем у ремня зажигалкой оба конца, чтобы они не распускались, а затем складываем их вместе и продеваем в пропил шестигранной заготовки напротив отверстий. Получилась петля. Концы ремня напротив нее должны выступать из прорези примерно на 10 мм. Берем гвоздь, а лучше стальной прут 6 мм в диаметре, хорошо нагреваем и, проталкивая поочередно через 3 проема шестигранника, прожигаем им в ленте отверстия. Следует именно прожечь, а не продырявить, чтобы ремень в этих местах не расслаивался и не пушился.
Стальной прут для самодельного инструмента
Аккуратно, чтобы не сместить петлю, кладем будущий съемник на наковальню и с помощью молотка зажимаем ремень в прорези. Затем вкручиваем в отверстия шестигранника 3 болта. Они должны быть с резьбой М6. Ременной съемник масляного фильтра, собранный своими руками, готов к использованию. Порядок работы таким ключом следующий. Одеваем петлю на фильтр, а затем начинаем наматывать ремень на шестигранник. Для откручивания это следует делать против часовой стрелки. Когда ремень будет полностью намотан, надо взять ключ (на 17 или 19), накинуть его на шестигранник и отвернуть фильтр.
Если ременной вариант себя не оправдал – делаем цепной
Для изготовления своими руками цепного съемника понадобится отрезок полудюймовой или дюймовой б/у трубы с непроржавевшими, неповрежденными стенками и резьбой на одном конце. Длина куска должна быть не меньше высоты фильтра. Подбираем подходящую заглушку для трубы, чтобы накручивалась на ее резьбу. Еще понадобится велосипедная цепь.
Велосипедная цепь и труба
Просверливаем по центру заглушки отверстие диаметром 9 мм. С помощью треугольного напильника придаем ему своими руками квадратную форму. Обработку проводим до тех пор, пока размеры отверстия не станут подходить под ключ-трещотку, а точнее – под его концевик. Последний должен входить в полученный проем заглушки достаточно плотно, почти без люфта. Накручиваем заглушку на конец трубы и очень плотно затягиваем. Чтобы она при использовании съемника не открутилась, ее рекомендуется прихватить к трубе с помощью сварки.
В крайнем случае можно попробовать смять металл в конце резьбы, используя тупое зубило и молоток, но только аккуратно, чтобы не деформировать трубу. Делаем на трубе разметку для сверления отверстий под цепь. Для надежного обхватывания фильтра достаточно 2 ее отрезков, установленных на съемнике напротив противоположных концов очистителя. Но можно сделать и 3-е отверстие, между 2-мя крайними, под еще 1-у цепь. В этом случае съемник станет более универсальным, так как позволит откручивать фильтры с различными размерами по высоте.

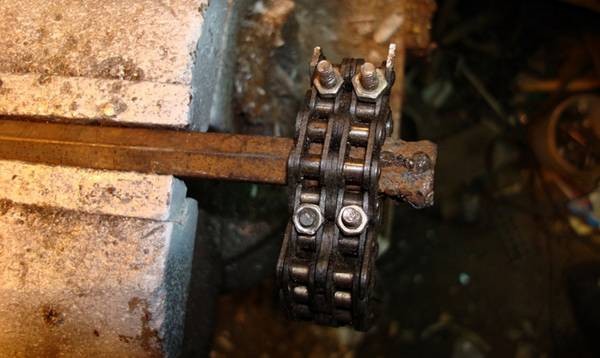

Самодельный аппарат для надежного обхватывания фильтра
Продев сквозь одно из просверленных отверстий трубы цепь, накидываем ее вокруг фильтра петлей, примеряясь, какой длины отрезки понадобятся. Отмеряем столько, чтобы съемник в разжатом состоянии свободно одевался на очиститель. Можно даже сделать некоторый запас цепи по длине под фильтры, диаметр которых больше, чем у установленного на автомобиле. Но надо учитывать, что с таким съемником будет менее удобно работать. По отмеренной длине разбираем цепь на отдельные фрагменты – выдавливаем штифты и разъединяем в этом месте звенья.
Продев полученные отрезки через отверстия в трубе, делаем из них петли – соединяем звенья концов и запрессовываем штифты. Чтобы открутить фильтр, накидываем на него петли съемника и, при необходимости, когда цепи оказываются длинноваты, вручную поворачиваем трубу против часовой стрелки, выбирая тем самым слабину. Затем вставляем в заглушку ключ-трещотку и уже с его помощью начинаем демонтировать очиститель.
