Повторитель указателя поворота зачастую способен предотвратить аварию, неотвратимо надвигающуюся из-за недопонимания двух водителей на дороге. Этот осветительный прибор должен работать определенным образом, а что для этого нужно, мы как раз и рассмотрим.
- 3 Если не работают повторители поворотников …
- 4 Реле прерывателей, светодиоды и звуковой сигнал
Для чего нужен прерыватель указателей поворота?
ПДД указывают на то, что каждый водитель, планируя совершить тот или иной маневр, обязан уведомлять других шоферов о своих намерениях. Когда-то в далекие времена, когда автомобили еще были диковинкой, подобные уведомления подавались левой рукой (при правостороннем движении). Если рука была вытянута, это означало желание водителя повернуть влево, когда она была согнута, а пальцы направлены вверх – направо.
С возрастанием количества машин совершенствовались ПДД и осветительные приборы, не только облегчающие движение в темноте или в условиях пониженной видимости, но и сигнализирующие другим участникам об изменении или приостановке движения.
Сигнал об изменении движения
Автомобили стали оборудоваться световыми указателями поворотов, которые для привлечения внимания должны были пульсировать. Чтобы приборы не светили постоянно, а периодически мигали, было изобретено небольшое устройство, которое впоследствии стало называться прерывателем указателей или поворотным реле. Несмотря на довольно большое наличие разновидностей упомянутого устройства, функции их сходны: подача пульсирующего импульса лампам поворотников и сигнализация щелчками о том, что они включены.
Виды прерывателей и их особенности
Современные поворотные реле, в основном, подразделяются на два типа: термоэлектромагнитные и электронные. Каждому прибору присущи свои достоинства и недостатки, об этом и пойдет речь. Термоэлектромагнитные реле содержат в основе сердечник с двумя контактными группами и боковыми якорьками. Кроме того, они имеют обмотку из медной проволоки. Контакты, ведущие к лампочкам, подключены к нихромовой тонкой проволоке, а та, в свою очередь, к пластине, замыкающейся на сердечник.
В обычном состоянии, когда ток не идет в цепь, пластина не примыкает к его основанию. Когда электроны начинают перемещаться, нихромовая проволока нагревается, удлиняется и замыкает пластину с сердечником. Лампочки загораются. После идет остывание нихрома, пластинка снова отходит, ток меняет направление, а лампочки горят вполнакала. Так как процесс охлаждения-нагрева происходит довольно быстро, 1–2 раза в секунду, происходит мигание поворотников. Так как в цепь подключена и лампочка, расположенная на панели приборов, она также начинает пульсировать. Специфическое щелканье прерывателя – следствие циклических ударов якорьков о контакты.

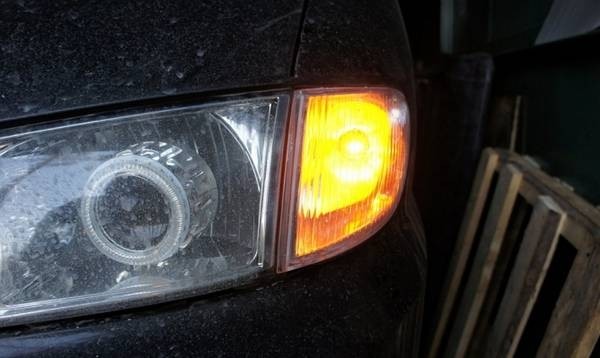

Мигание поворотников авто
Реле подобного типа устанавливалось на все автомобили в течение довольно-таки длительного времени, однако оно имело (и имеет) существенный недостаток. Со временем проволока из нихрома вытягивается, и указатели поворота больше не работают. Помимо этого, существует еще и другой момент. Если одна из лампочек перегорает, значительно возрастает нагрузка на другие. В последние годы термоэлектромагнитные реле практически уже не устанавливаются на автомобили. Им на смену пришли более надежные электронные прерыватели.

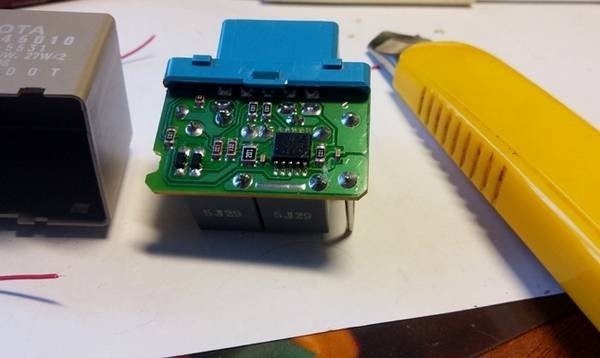

Электронные реле указателей поворотов построены по тому же принципу, что и тепловые, но вместо проволоки из нихрома здесь действует электронная схема из транзисторов. В управляющую микросхему заложен алгоритм, благодаря которому производятся автоматические импульсы, в определенные моменты подающие ток на обмотку сердечника. Сама работа устройства заключена в следующем: после подачи напряжения на транзисторы от них идут частотные импульсы, имеющие те колебания, которые задаются программой в микросхеме. Проходя по цепи, ток притягивает якорь, замыкая контакты, ведущие к осветительным приборам, в результате чего лампочки загораются. Так как цикл состоит из различных по частоте сигналов, они то работают в полный накал, то тускнеют.

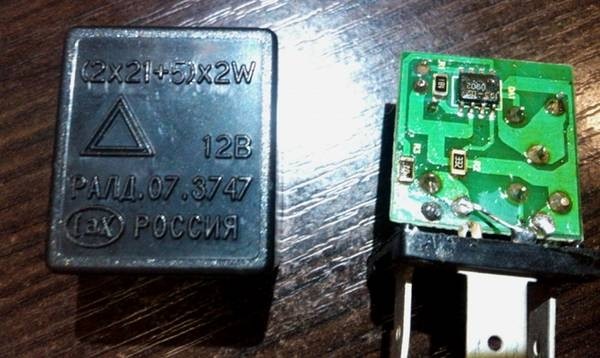

Электронное реле указателей поворотов
Преимущество электронных прерывателей в том, что они более надежны, чем тепловые. Кроме того, если в цепи перегорает одна из лампочек, другие работают дальше без лишней нагрузки. Правда, в некоторых автомобилях схема устроена так, что в этом случае перестает мигать контрольная лампа на панели приборов. Это сделано специально, чтобы дополнительно сигнализировать о неисправности. Правда, свои минусы есть и здесь. Прежде всего, подобное реле создает радиопомехи и может влиять на работу многих устройств. Второй негативный фактор – защита от короткого замыкания здесь очень слаба, и при малейшем перепаде электрического напряжения прерыватель может легко перегореть.
Если не работают повторители поворотников …
Как бы ни были надежны устройства, отвечающие за контрольные осветительных приборов, но и они лишены совершенства. Неисправности все равно случаются, и при некоторых обстоятельствах последствия будут неутешительными. Поэтому надо весьма внимательно относиться к малейшей поломке, особенно связанной с приборами внешней сигнализации.
Неисправность устройства контроля осветительных приборов
Узнать об отказе можно по характерным признакам: как уже говорилось, это постоянно горящая контрольная лампа на панели приборов, отсутствие характерных пощелкиваний при включении поворотников. Алгоритм действий известен любому водителю: сначала проверяются предохранители, потом наличие тока в цепи, и, наконец, проводится проверка самого реле. Последняя тенденция в автомобилестроении – это поворотники, встроенные в боковые зеркала заднего вида.
Хоть они и выполняют дублирующую роль, служат дополнением к другим сигнализаторам направления движения, но их «молчание» тоже довольно неприятно. В редких случаях, когда лампочки не горят, стоит также проверить электроцепь, удостоверившись, что провода, ведущие к зеркалам, не перетерлись. Даже знакомые с электроникой автолюбители не берутся ремонтировать это устройство. Прерыватель – не такое уж дорогое удовольствие, а потому его замена будет наиболее приемлемым действием в случае отказа.
Реле прерывателей, светодиоды и звуковой сигнал

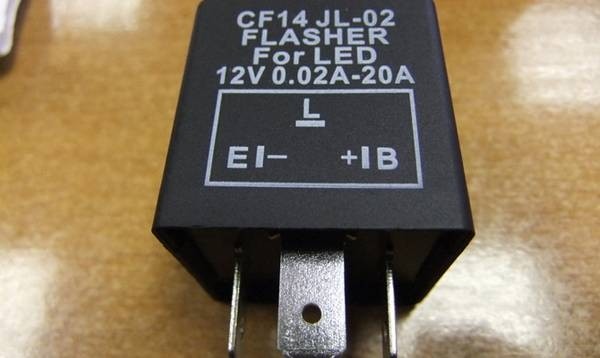

В последнее время на многих автомобилях в качестве осветительных элементов в поворотниках стали применяться светодиодные лампы. Попытки наших «умельцев» просто так поменять их на лампочки ни к чему не приводят. Многие совершенно не представляют себе, как функционирует само реле, и абсолютно не имеют понятия, что оно нуждается в небольшой дополнительной доработке.
Доработка реле указателя поворотов
Тот, кто знаком с радиоэлектроникой и имеет опыт сборки радиоприборов, знает, что делать – нужно впаять в прерыватель небольшую электронную плату, схема которой доступна во всемирной паутине. Если навыков общения с полупроводниками нет, то в случае возникновения у вас желания использовать светодиоды вместо обыкновенных лампочек, лучше всего обратиться к специалисту автомобильного сервиса.
Еще интересным решением сегодня можно назвать звуковой модуль для указателя поворотов. В этом случае вместо размеренных щелчков будут другие сигналы. Некоторые умельцы сооружают звуковой сигнализатор самостоятельно, схема довольно проста, да и комплектующие найти нетрудно. Главное – правильно замкнуть его в цепь. Есть, конечно, и коммерческие версии, с таким приобретением вы можете еще и настраивать тип дублирующей сигнализации поворотников. В большинстве новых автомобилей звуковой прерыватель идет в составе базовой комплектации.
