Меняем втулки стабилизатора поперечной устойчивости

Если в подвеске вышли из строя втулки поперечного стабилизатора, это вряд ли можно назвать критической поломкой, требующей немедленного ремонта. Из-за этой поломки машина не потеряет управляемость и колёса у неё не отвалятся. Но для того чтобы ездить на автомобиле с разбитыми втулками, водителю потребуются очень крепкие нервы. Потому что стук и скрежет, появившийся из-за изношенных втулок, будет слышен в любой кабине. В этой статье мы расскажем читателю о том, как своими руками произвести замену втулок поперечной устойчивости в легковых автомобилях как отечественного, так и иностранного производства.

• 5 Инструменты и расходные материалы
• 6 Последовательность замены на ВАЗ 2107
• 7  Последовательность замены втулок на Mitsubishi Pajero 4

Функции втулок стабилизатора поперечной устойчивости

Выполнены из плотной резины

В большинстве современных машин стабилизатор поперечной устойчивости является обязательным элементом подвески. Когда автомобиль входит в поворот, его крен увеличивается, и он может опрокинуться под действием центробежной силы. Когда машина выходит из поворота, её кузов начинает раскачиваться, что затрудняет выравнивание траектории движения. В результате в подвесках машин появились стабилизаторы поперечной устойчивости для предотвращения нежелательного раскачивания. Стабилизатор крепится к подвеске стальными скобами, под которыми находятся упругие втулки, изготовленные из полиуретана (или из особо плотной резины). Их назначение состоит в том, чтобы гасить вибрацию подвески и направлять штангу стабилизатора при входе в поворот и при движении по неровной дороге.

Признаки износа

• Сильный скрип, возникающий при движении по неровной дороге. При входе в поворот на большой скорости этот скрип переходит в скрежет.
• Люфт штанги стабилизатора. Он проявляет себя в виде глухого удара, который раздаётся, когда передние колёса машины одновременно проваливаются в глубокую выбоину на дороге.

Причины поломки

• Физический износ. Большинство автомобилей (особенно отечественных) изначально комплектуются резиновыми поперечными втулками, срок службы которых невелик. Уже через 2–3 года они полностью вырабатывают свой ресурс, покрываются трещинами и разваливаются (именно по этой причине предусмотрительные автовладельцы сразу после покупки меняют резиновые втулки на полиуретановые).
• Химическое воздействие. Поскольку втулки расположены недалеко от колёс, на них регулярно попадают противогололёдные химикаты, воздействие которых существенно сокращает срок службы резиновых втулок.
• Механическое воздействие. Если автомобиль постоянно эксплуатируется на дорогах, качество которых оставляет желать лучшего, даже надёжные полиуретановые втулки не прослужат долго (поскольку в таких условиях на них действует повышенная сила трения и они постоянно подвергаются сильным ударам).

Какие втулки выбрать

Выбирая новые втулки стабилизатора, предпочтение следует отдать изделиям из полиуретана. Часто автолюбители останавливают свой выбор на втулках фирм SASIC, 555 и TRW.

Инструменты и расходные материалы

Комплект новых втулок стабилизатора поперечной устойчивости.

Комплект рожковых ключей.

Отвёртка плоская (средних размеров).

Комплект торцовых головок с воротком.

2 домкрата.

Противооткатные башмаки.

Лом.

Последовательность замены на ВАЗ 2107

Автомобиль устанавливается на смотровую яму, после чего с помощью рожковых ключей снимается защита картера (если она установлена). Затем под задние колёса автомобиля подкладываются противооткатные башмаки, а передние колёса поддомкрачиваются.

Теперь рожковым ключом на 12 откручиваются гайки на скобах, там, где они крепятся к нижнему рычагу подвески. Это делается с обеих сторон штанги стабилизатора. Под гайками находятся шайбы-граверы. Они снимаются вручную.
Гайки показаны стрелками

Теперь можно снять скобы. После их удаления можно извлекать втулки. Для их извлечения штанга стабилизатора отгибается с помощью лома. Штанга удерживается ломом, втулка снимается вручную. Втулка с другой стороны снимается аналогично.

Для этого используется лом

Помимо двух крайних втулок на ВАЗ 2107 есть пара центральных втулок стабилизатора. Если нужно заменить и их, то придётся полностью снимать штангу стабилизатора, которая крепится на двух кронштейнах. Гайки на кронштейнах откручиваются рожковым ключом на 14.

После снятия штанги кронштейн зажимается в тиски, и штанга аккуратно извлекается из втулки, затем извлекается и сама центральная втулка.

Втулка находится внутри кронштейна, зажатого в тисках

Изношенные втулки заменяются новыми, после чего штанга стабилизатора и защита картера устанавливаются на штатные места.

Видео по работам

Важные моменты

• При откручивании гаек на скобах следует проявлять осторожность: шпильки, на которых крепятся скобы, со временем становятся хрупкими, и легко ломаются рожковым ключом.
• Следует помнить: скобы, удерживающие крайние втулки — разные, хотя увидеть это невооружённым глазом удаётся далеко не всегда. Расстояние между отверстиями для шпилек в левой и правой скобах отличается на 3 мм. Поэтому перед снятием имеет смысл пометить скобы маркером или мелом, чтобы не перепутать их при обратной сборке.
• Извлечь штангу стабилизатора из кронштейна бывает непросто, особенно если она сильно заржавела. Для облегчения задачи штангу и кронштейн следует обильно смазать жидкостью WD-40. Если жидкости под рукой нет, подойдёт жидкое средство для мытья посуды или обычная мыльная вода.

 Последовательность замены втулок на Mitsubishi Pajero 4

С помощью рожкового ключа на 12 откручиваются 4 болта, на которых держится защита картера автомобиля.

Для этого откручиваются 4 болта

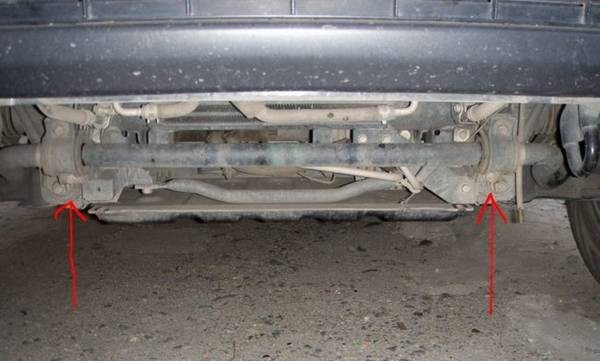

Открывается доступ к болтам на крепёжных скобах стабилизатора поперечной устойчивости.

Под ними находятся втулки

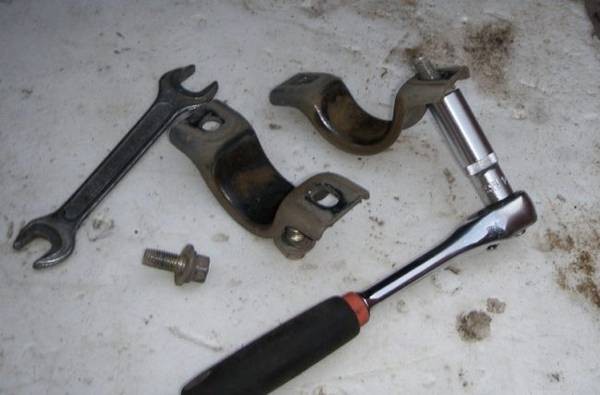

Эти скобы легко откручиваются торцовой головкой с трещоткой.

Снимаются торцовой головкой

После того как скобы убраны, штанга стабилизатора отодвигается вниз, и открывается доступ к втулкам.

Снимается, открывая доступ к втулкам

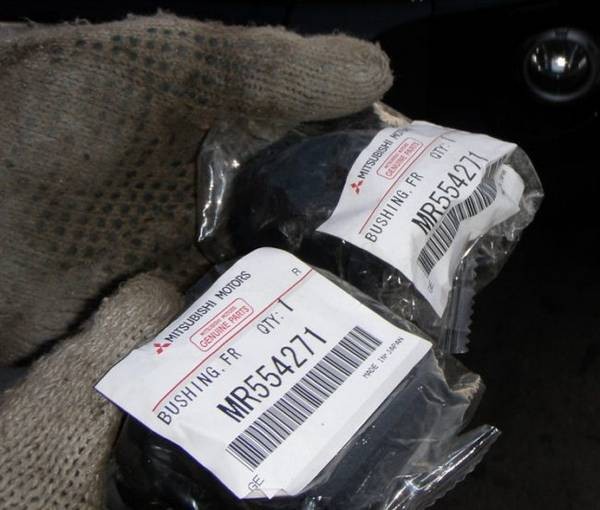

Изношенные втулки извлекаются и заменяются новыми, после чего производится обратная сборка.

Устанавливается вместо изношенного



Если сравнить устройство стабилизаторов поперечной устойчивости на отечественных машинах и иномарках, можно заметить, что на наших автомобилях добраться до втулок стабилизатора немного сложнее. Если на Mitsubishi Pajero 4 для замены втулок достаточно открутить несколько болтов, и сделать это можно в любом гараже, то в случае с «семёркой» потребуется лом и смотровая яма. Тем не менее, при должном терпении поломку вполне можно устранить своими силами.
