Какие датчики служат в помощь водителю

Автомобильные датчики несут огромную функциональную нагрузку, отвечают за исправность и адекватную работу силового агрегата, а также обеспечивают комфортабельность и безопасность всех пассажиров во время непосредственного передвижения транспортного средства.

Приборы, выполняющие диагностику всех механизмов автомобиля, необходимы для своевременного предупреждения водителя о возможных неисправностях. Это облегчает восстановительные работы. Экономит драгоценное время и деньги.

Классификационные особенности датчиков для автомобиля

Количество автомобильных помощников на авторынке на сегодняшний день многократно увеличено. Все они различны по своим характеристикам, особенностям применения и прямому назначению.
По заложенным требованиям и условиям рабочей эксплуатации датчики подразделяются на несколько классов:

Первый класс направлен на контроль и диагностическое обследование тормозов и рулевого управления. Отвечает за безопасность пассажиров.

Второй класс приборов направлен на слежение за целостностью трансмиссии, двигателя, шин и подвески.

Третий класс направлен на обеспечение защитных функций для автомобиля и отвечает за комфортабельность перемещения.

Благодаря современному развитию электроники приборы слежения выполнены из высокотехнологичных материалов и отличаются высокой степенью надёжности. Мелкие габариты позволяют одновременно использовать в одном автомобиле несколько компьютерных устройств, которые способны хранить и систематизировать информацию, корректировать её и исключать возможные погрешности.

Видовое разнообразие датчиков для транспортного средства:

Волоконно-оптические приборы. Чувствительны к загрязнениям, быстро выходят из строя. Обладают низкой восприимчивостью к помехам электромагнитного характера. Не переносят воздействия давления. Сенсоры такого вида применимы не для всех автомобилей, так как для их работы нужны специальные соединительные разъёмы и ответвители. Во внутренних датчиках сигнал образуется внутри оптических волокон, а во внешних — за его пределами.

Интегральные датчики, наделённые интеллектуальностью. Снижают уровень нагрузки на управляющий блок, образуют гибкие линии связи, дают возможность одновременно использовать несколько встраиваемых приборов в одном автомобиле, обрабатывают сигналы даже с низкой интенсивностью.

Датчики управления силовым агрегатом

К устройствам управления двигателем относятся:

• приборы положения и скорости;
• датчики, определяющие концентрацию кислорода;
• воздушный датчик;
• устройства, обеспечивающие контроль давления;
• температурные датчики;
• приборы, предупреждающие о возможной детонации и контролирующие работу топливной системы и двигателя.

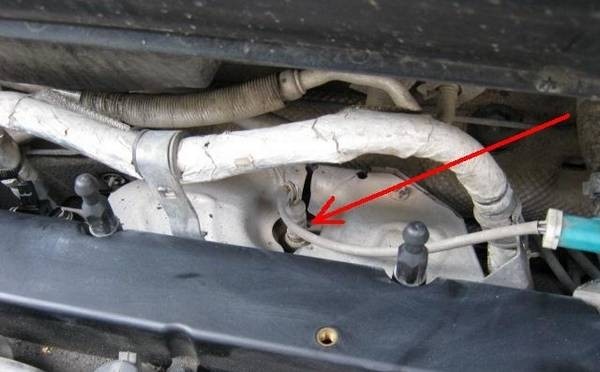

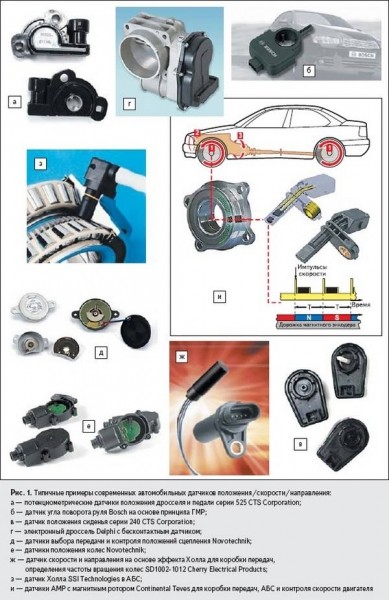

Приборы положения и скорости

Устройство, контролирующее положение коленвала. По его показаниям контролируется время подачи бензина или дизельного топлива и момент появления искры. Физически представляет собой катушку тонкого провода и кусок магнита. Крайне выносливый аппарат. Работа датчика прямо пропорциональна работе зубчатого шкива коленвала. Если устройство не работает, запуск двигателя будет невозможным. Месторасположение датчика — нижняя часть цилиндрического блока.

Прибор, фиксирующий положение дроссельной заслонки. Определяющими считаются показания, считываемые с педали «газа». При покупке следует тщательно отнестись к вопросу выбора производителя такого оборудования. Состоит из шагового двигателя и чувствительного элемента, роль которого выполняет температурный сенсор. Устройство корректирует положение дроссельной заслонки, опираясь на температурный показатель охлаждающей жидкости. Чем выше степень нагрева ОЖ, тем выше частота вращения коленчатого вала. Расположен прибор сбоку дроссельного патрубка, находится в тесной взаимосвязи с осью дроссельной заслонки.

На видео — принцип действия датчика дроссельной заслонки:

Датчик Холла (устройство, показывающее угол поворота распределительного вала). За основу взят эффект Холла (в проводнике с постоянным током, находящимся в магнитном поле, возникает разность потенциалов поперечного типа). Датчик Холла необходим для измерения угла положения коленвала или распредвала. Устройство состоит из постоянного магнита, магнитопроводов, лопасти ротора, пластмассового корпуса, микросхемы и выводных узлов. Сигналы, передаваемые прибором, служат основой для изменения положения поршней в цилиндрах. Если двигатель «троит» и наблюдается неравномерность его работы, можно предположить наличие неисправностей сенсора. Для проверки его функциональности используют осциллограф. Местонахождение элемента — задняя крышка распредвала.

Устройство, контролирующее скорость. На контроллер систематически поступают данные о любых изменениях скоростного режима. Прибор не отличается особой надёжностью. Поломка датчика приводит к небольшому снижению ездовых характеристик. Обычно он прикреплён к коробке передач.

Прибор, показывающий степень открытия клапана EGR. Датчик служит для снижения уровня токсичности выхлопных газов в режимах резкого ускорения двигателя и чрезмерного прогрева. Местонахождение — моторный щит.

Датчики, определяющие концентрацию кислорода

«Лямбда-зонд». Подсчитывает количество кислорода, находящегося в выпускном коллекторе. Является частью электронной системы управления силовым агрегатом. Неисправность устройства может привести к повышенному расходу топливной жидкости. Благодаря датчику кислорода проводится корректировка подачи топлива. Месторасположение — выпускной коллектор, возле рулевой рейки.

Датчик, контролирующий концентрацию оксида азота. Измеряет содержание этого газа в нейтрализаторе. При его загрязнении возникает чрезмерное повторение циклов регенерации. Располагается на поверхности дроссельного узла.

Видео о видах и функциях кислородных датчиков:

Воздушный датчик

Устройство, определяющее расход воздуха. Надёжный элемент, определяющий количественный показатель всасываемого силовым агрегатом воздуха. Измеряется в кг/час. Влага — основной разрушитель. При неполадках возникает двадцатипроцентная завышенная погрешность, противоречащая истинным данным. Работа двигателя становится неустойчивой, возникает «троение». Также вероятно повышение топливного расхода. Расположен непосредственно перед воздушным фильтром.

Устройства, обеспечивающие контроль давления

Датчики давления первостепенного значения:

• Датчик слежения за показателем абсолютного давления во впускной трубе двигателя>. Месторасположение — моторный отсек, в области электровентилятора отопителя. Давление во впускной трубе регулируется при малейшем изменении частоты вращения коленчатого вала и уровня нагрузки. Чем больше эти преобразования, тем выше напряжение выходного сигнала.
• Автомобильный датчик давления в шинах. Контролирует температуру воздуха и оптимальный показатель давления в автомобильных шинах для повышения уровня безопасности передвижения транспорта. Встроен внутрь колеса.

На видео — обзор датчика давления в шинах:

Датчики давления второстепенного значения:

• Устройства, определяющие давление от веса пассажира. Находятся под сиденьями.
• Автомобильный датчик давления масла. Устанавливается на автомобилях от японского производителя. Прибор относится к мембранному типу. Масло оказывает постоянное давление на одну сторону мембраны. Уровень её прогиба определяет общее сопротивление сенсора. Месторасположение прибора — цилиндрический блок силового агрегата.
• Прибор, определяющий давление топливной жидкости. Устанавливается в корпусе бензонасоса.
• Устройство, вычисляющее давление тормозной жидкости. Место установки — блок антиблокировочной системы.

Температурные датчики

Они необходимы для обеспечения адекватной работы во многих системах.

Температурные устройства для автомобиля:

• Автомобильный датчик температуры охлаждающей жидкости. Работа основана на преобразовании входного сопротивления при малейших колебаниях температуры в диагностируемой среде. Определяет время и подачу команды, после которой включается вентилятор охлаждения. Сенсор отличается высокой надёжностью. Место установки — головка блока цилиндров. Наиболее часто возникает неисправность электрического контакта, расположенного во внутренней части прибора. Нарушения в изоляционной системе также выводят устройство из строя. Горящая лампочка перегрева ОЖ на панели приборов говорит о возникновении неполадок.

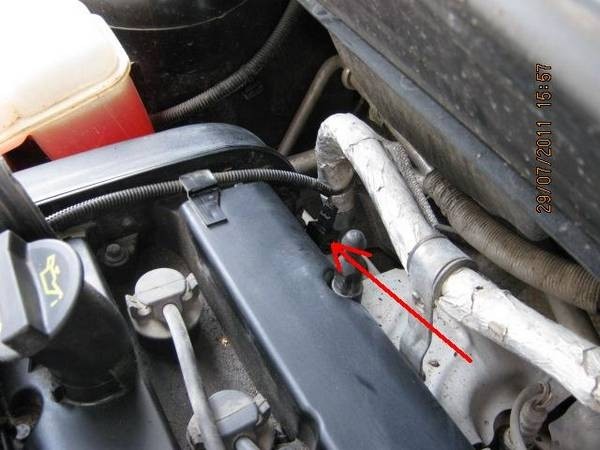

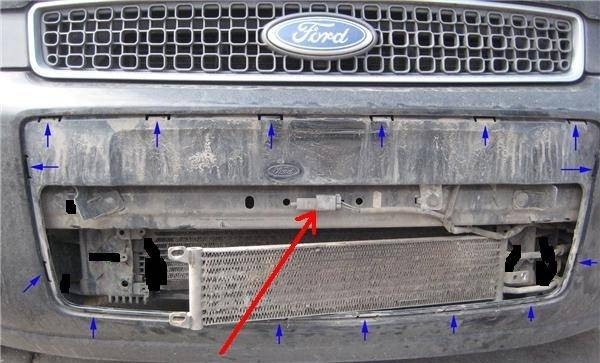

• Устройство, определяющее температуру окружающей среды. Устанавливается неподалёку от ПТФ, левее вентиляционной решётки.
• Прибор, измеряющий температуру воздуха внутри салона. Место установки — торпеда.
• Датчик слежения за температурой масла. Необходим для правильной эксплуатации и правильной работы двигателя. Цоколь масляного фильтра служит местом установки.

На видео — проверка датчика температуры охлаждающей жидкости:

Приборы, предупреждающие о возможной детонации и контролирующие работу топливной системы и двигателя

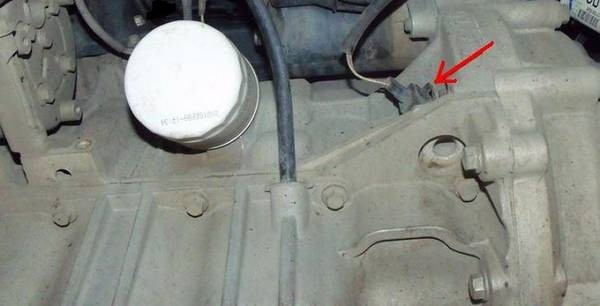

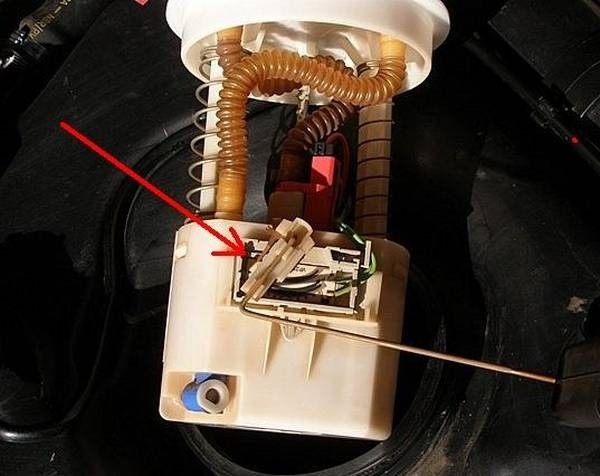

Устройство, контролирующее уровень топлива. Находится в корпусе бензонасоса. Поплавок оказывает воздействие на секторный реостат посредством достаточно длинной штанги. Сопротивление сенсора меняется и находится в прямой зависимости от уровня топлива в бензобаке. Сигналы прибора отображаются на электронном или стрелочном указателе, находящемся на приборной панели. С помощью омметра можно удостовериться в корректной работе прибора. Для этого следует измерить существующее сопротивление между контактами устройства.

Датчик расхода топлива. Вмонтирован в топливную систему. Количественный показатель протекающего через устройство топлива преобразовывается в импульсы, сумма которых и определяет расход за определённый промежуток времени. Отличается точностью и надёжностью данных.

Прибор альтиметр. Находится на блоке управления силовым агрегатом. Сигнал информирует управляющий блок об атмосферном давлении. В зависимости от полученного показателя производится рециркуляция отработавших газов и регулирование давления наддува. Чёрный дым в выхлопной трубе говорит о неисправности устройства.

Измеритель фаз. Отвечает за правильную организацию впрыска топлива в определённый цилиндр. Износ прибора ведёт к переводу топливоподачи в попарно-параллельный режим. Следствием этого является обогащение топливной смеси. Устанавливается на мотор в области воздушного фильтра, неподалёку от блока цилиндров.

Детонационный датчик. Элемент повышенной надёжности. Назначение — измерение угла опережения зажигания. В случае если появляются взрывные процессы при сгорании топлива и вероятность возникновения детонации, прибор отправляет определённый сигнал в систему управления двигателем, оповещая её о необходимости уменьшения угла опережения зажигания. Находится между вторым и третьим цилиндром.

Помимо перечисленных устройств слежения, каждый день разрабатываются всё новые сенсоры, отвечающие современным требованиям автовладельцев. Среди них такие, как ABS и датчик дождя.

На видео — монтаж датчика топлива:

http://www.youtube.com/watch?v=E688Ywr0Pd0

Датчик антиблокировочной системы (ABS). Такие устройства располагаются на колёсной базе транспортного средства. Главная функция — определение частоты вращения колёс. Нерабочая лампочка на приборной панели при включённом двигателе свидетельствует о неисправности ABS.

Датчик дождя автомобильный — прибор оптиковолоконного типа. Место установки — ветровое стекло. Состоит из фотоприёмника и небольшого инфракрасного излучателя. Реагирует на малейшее появление влаги, под влиянием которой луч преломления меняет свой путь. На это изменение моментально отвечает электронная система, мгновенно активизируя дворники и стеклоочиститель. По окончании выпадения осадков щётки перестают работать.

Высокотехнологичные устройства и датчики отвечают за корректное поведение многих механизмов, облегчают уход за транспортным средством и вовремя оповещают о необходимости проведения диагностического исследования.
