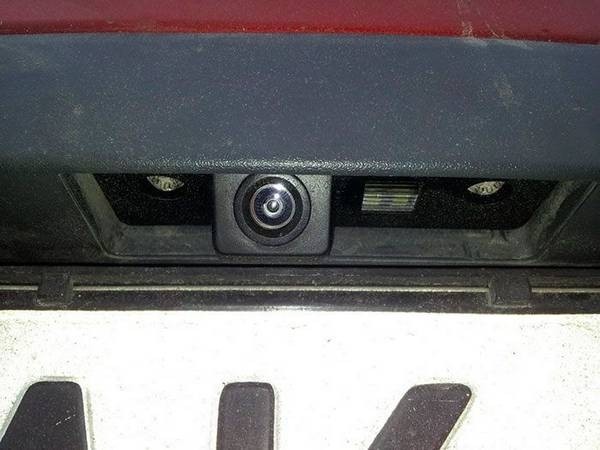

На первом этапе монтажа устанавливается «глазок» камеры. В некоторых автомобилях для них предусмотрены посадочные места. Если такое отверстие есть, то из него нужно вытащить пластмассовую заглушку и просто установить туда видеодатчик. Если посадочного места нет, то на помощь вам придет подготовленное сверло или электродрель, с помощью которой вы сможете сделать необходимое отверстие в бампере. После того как «глазок» занял свое место, его необходимо зафиксировать при помощи клея или герметика.
Далее, вытягиваем провода от камеры внутрь багажника и присоединяем отрицательный провод (обычно он черного цвета) к массе машины. Сделать это можно с помощью любого болта. Плюсовой провод (он обычно красный) запитайте от силового кабеля заднего фонаря. Также не забудьте подключить один конец желтого провода к камере.
Важно! При подключению к заднему фонарю необходимо использовать предохранитель 0,5 А.
На этом этапе мы разобрались, как установить камеру заднего вида на автомобиль, теперь пришло время подключать ее к магнитоле при помощи видеокабеля.
Подключение к магнитоле
Как только вы подключили камеру к электрической сети автомобиля, протяните видеокабель (желтый штекер типа «тюльпан») через салон и зафиксируйте его изолентой. Важно, чтобы желтый провод не пережимался и не попал в крепежный элемент. Обычно длина видеокабеля составляет от 3 до 5 метров, этого хватает, чтобы проложить его наиболее незаметным образом даже в большом внедорожнике.
Полезно! Если вам не хватило длины кабеля, его можно нарастить другим кабелем такого же типа.
Далее, подключаем кабель к магнитофону. Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией. Также в документе вы найдете спецификацию портов, их маркировки и расположение входных разъемов. Обычно достаточно подключить второй конец «тюльпана» к соответствующему разъему «Video in».
Типовая схема подключения камеры представлена выше. На большинстве автомагнитол, имеющих функцию подключения видеокамеры, кроме видео-входа имеется дополнительный провод активации включения магнитолы в режим показа видеоизображения поступающего с видеокамеры. Обозначается данный провод как «Reverse» или «BACK». Активация осуществляется подачей на этот провод «плюсового» (+12 В) напряжения. С этой целью производители видеокамер комплектуют свою продукцию специальным проводом имеющем кроме жил передающих видеосигнал, еще одну жилу (красного цвета, на схеме она обозначена как «Р3»). Один конец данной жилы подключается, вместе с концом + 12 В, разъема «Р2», к питающей жиле фонарей заднего хода, а второй конец к дополнительному проводу магнитолы.
Если речь идет о беспроводной камере, то принцип подключения такой же, как и было описано выше, с одним отличием – вместо видеокабеля желтого цвета в порт «Video in» нужно будет подключить идущий в комплекте передатчик. На этом установка камеры заднего вида, видео которой вы можете посмотреть в конце статьи, завершена. Но, не торопитесь собирать обшивку салона, сначала нужно проверить, что вы все сделали правильно.
Проверка и настройка камеры

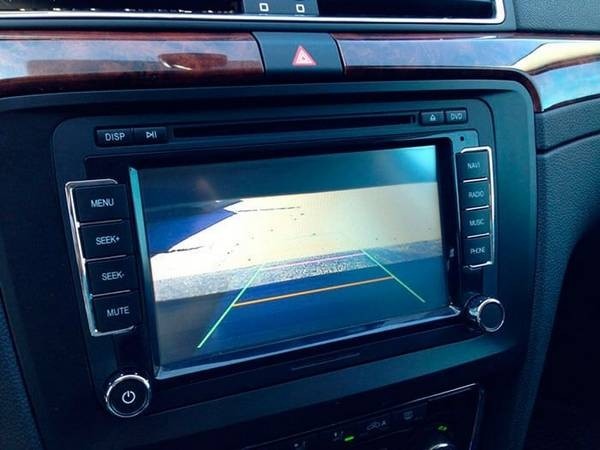

Для того чтобы проверить, насколько успешно прошла установка и интеграция камеры в магнитолу, подключите аккумулятор, заведите машину и включите заднюю передачу. Если на автомагнитоле появилось изображение – значит, вы все сделали правильно. Если же картинка отсутствует или она плохо отображается попробуйте следующее:
- перейдите в меню магнитолы в настройки (settings);
- найдите раздел «камеры» (cameras);
- найдите в списке камеру;
- отрегулируйте фокус и прочие параметры «глазка».
Таким образом, автомагнитола с навигацией и камерой заднего вида установлены и вы можете наслаждаться всеми удобствами этого гаджета.
В заключении
При монтаже любого нового оборудования, которое подразумевает подключение к бортовой системе электропитания, используйте предохранители. Так вы сможете избежать неприятных последствий неправильной установки. Предохранители следует подбирать исходя из мощности устройства, которое вы монтируете. Не торопитесь, тщательно закрепляйте провода и их соединения изолентой, тогда ваша видеосистема будет бесперебойно работать долгое время.
