Датчик температуры охлаждающей жидкости (ДТОЖ) – штука сама по себе простая и весьма надёжная. Но выход этого датчика из строя может здорово осложнить жизнь, потому что он влияет на многие параметры работы двигателя. Можно очень долго искать причину сложного пуска мотора или его желания глохнуть на горячую, а она может крыться в небольшой детальке, которая и стоит не очень дорого, и достаточно просто меняется собственными руками. Вот только как понять, что пришло время её заменить или хотя бы проверить?
Пуск, прогрев и перегрев
Что такое ДТОЖ с точки зрения физики? Это просто термистор – резистор (сопротивление), параметры которого зависят от температуры. Точнее, всего один параметр – само сопротивление. Чем выше температура охлаждающей жидкости, тем меньше сопротивление (у него обратная зависимость). Чтобы это сопротивление замерить, по одному из проводов в разъёме датчика подаются постоянные плюсовые 5 вольт. Дальше всё просто: по тому, насколько упало напряжение, измеряется сопротивление термистора в текущий момент времени, и данные уходят на обработку в ЭБУ. И тот уже сам пересчитывает, какая температура у охлаждающей жидкости. Для чего ему это надо? А надо ему это для решения нескольких задач.
Во-первых, для того, чтобы правильно готовить топливо-воздушную смесь. При холодном пуске она должна быть чуть богаче, затем её требуется обеднить. Во-вторых, нужно правильно открывать дроссельную заслонку, чтобы в холод правильно запустить двигатель, а по мере его прогрева снижать обороты коленвала. В-третьих, когда машина уже прогрета, нужно контролировать температуру антифриза и при необходимости включать вентилятор системы охлаждения. Всё это обеспечивает датчик температуры даже в простых машинах.
В более сложных машинах (и моторах) датчик может выполнять и другие функции. Его информация помогает управлять термостатом с электронным управлением, а если датчика стоит два (на патрубке на выходе из блока и на патрубке на выходе из радиатора), то они контролируют работу системы охлаждения. Они могут менять скорость работы вентиляторов, могут сигнализировать о том, что что-то идёт не так, и система охлаждения не справляется с работой.
В общем, функций у ДТОЖ много. И если он вдруг перестаёт работать, мотор будет вести себя неадекватно. В первую очередь может сильно осложниться холодный пуск. Дроссельная заслонка может не открыться на нужный угол, отчего обороты после пуска мотора будут недостаточными. А по мере прогрева может случится обратная ситуация: несмотря на рост температуры, обороты снижаться не будут, вдобавок может не включаться вентилятор системы охлаждения и могут появиться ошибки приготовления смеси. Проявления могут быть различными, причём значок Check Engine может предательски молчать. А если он и загорится, то сам по себе ни о чём не скажет – потребуется диагностика сканером.
Ну, с ним всё просто: достаточно проверить наличие ошибок из диапазона P0115 – P0118, а ещё лучше – проверить значения, которые выдаёт датчик по мере прогрева антифриза. Одним словом, жизнь со сканером проста и прекрасна, и лучший и простейший способ проверка ДТОЖ – это проверка через диагностический разъём приличным сканером. А что делать, если его под рукой нет?
Не виноватый я!
К сожалению, понадобится хотя бы мультиметр. Но иногда можно обойтись и без него просто в силу простоты конструкции датчика.
Действительно, что там может сломаться? Почти ничего. Если, конечно, не заливать в систему охлаждения воду из-под крана – тогда может сгнить сам резистор (потому что датчик стоит в антифризе, температуру которого он и измеряет). В остальных случаях подводит его проводка. Поэтому проверку датчика нужно начинать с проверки проводки. Сначала снимаем фишку разъёма и смотрим, всё ли там в порядке. Если видим отвратительные зелёные окислы (или серые или даже белые), то сначала надо всё очистить, а уже потом заниматься диагностикой.
Есть смысл немного подёргать все провода, подходящие к датчику. Вполне вероятно, что один из них подгнил внутри изоляции и своей функции не выполняет. Это намного более вероятно, чем поломка самого датчика.

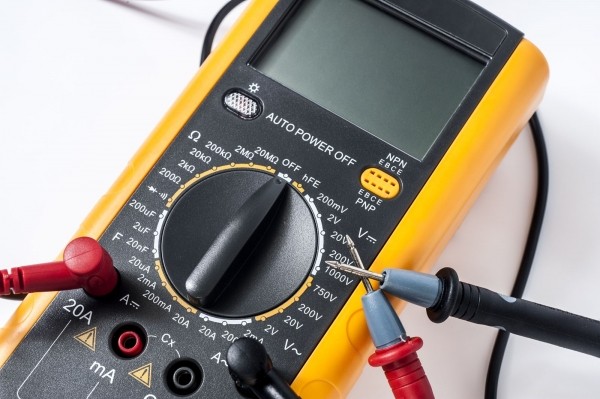

Если контакты чистые, а провода от разъёма не отгнили, придётся брать в руки мультиметр. Для начала проверим, подаётся ли на датчик постоянное напряжение. Если оно есть и оно действительно постоянное (как я говорил выше, обычно это пять вольт), то можно проверять сам датчик. Есть два способа его проверки: для ленивых и для занудных. Сначала попробуем сделать это способом для ленивых.
Тут не надо снимать датчик. Надо лишь измерить его сопротивление. Но сделать это желательно как минимум трижды: на полностью прогретом моторе, минут через 20 после его остановки и после того, как мотор полностью остыл. И теперь смотрим на три наших замера. Так как сопротивление термистора в зависимости от температуры меняется очень сильно (от 150-200 Ом на горячем моторе до 7-8 КОм при нуле), то разница в замерах должна быть очень существенной. Если этого не произошло, то с датчиком что-то явно не так. Можно смело покупать новый и не мучиться с дальнейшими замерами. Это был путь ленивых.
Путь занудных, само собой, сложнее. Не знаю, часто ли им идут в жизни, но он существует. Первый шаг на этом пути – это извлечение самого датчика. Для этого нужно слить довольно много антифриза и не обжечься им. Датчик вкручивается по резьбе, так что его требуется просто выкрутить.
Несём его домой и готовим какую-нибудь кастрюльку воды и термометр. Дальше вы, наверное, уже всё поняли: измеряем сопротивление погруженного в воду датчика с некоторым шагом (3, 5 или 10 градусов в зависимости от степени занудства). В результате действий получаем кривую сопротивления и смотрим, всё ли на ней в порядке. Само собой, чтобы это узнать, надо найти данные о датчике, который проверяете. Если значения сопротивлений при определённой температуре воды соответствуют указанным в справочнике, значит, всё хорошо.
Почему этот точный способ я назвал занудным? Потому что по большому счёту достаточно сделать два замера – при известной комнатной температуре и в кипятке (который всегда приблизительно 100 градусов) – и сравнить их с нормальными значениями. Термистор либо работает, либо нет. Теоретически врать он тоже может, но это совсем уж редкий случай.
Вместо заключения
Каких-то способов продлить жизнь датчику охлаждающей жидкости нет. Как я уже говорил, чаще страдает его проводка и разъём, которые живут в агрессивной среде. Им портят жизнь не только грязь с дорог, но и то, что они работают с очень горячим антифризом. От этого никуда не деться, так что тут можно запомнить только одно правило: прежде, чем бежать в магазин за новым ДТОЖ, нужно проверить его проводку. В принципе, это правило работает почти со всеми датчиками. Кроме более капризных – например, датчик парктроника можно убить одной мойкой высокого давления.
А вот что действительно вредит датчику, так это очень старый антифриз в состоянии бурой жижи, залитый в систему охлаждения. Когда эта бурда нагревается, она становится ещё более агрессивной, и даже такое простое устройство, как этот датчик, легко в ней умирает. Поэтому хотя бы изредка менять антифриз надо: когда в нём много воды, ржавчины и грязи, он и охлаждает хуже, и снижает ресурс других деталей (и я не про датчик, а, например, про радиаторы и помпу).

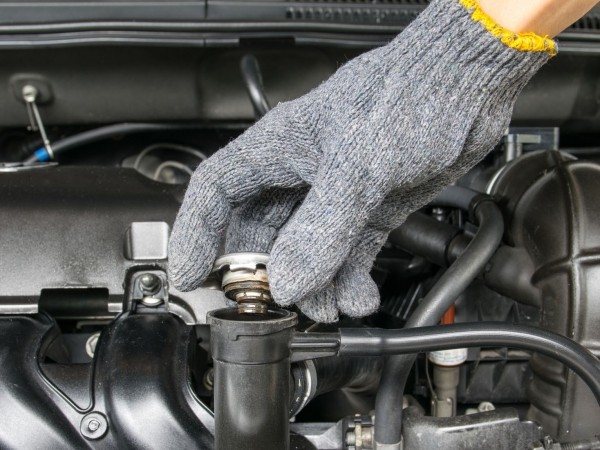

Ну а для проверки ДТОЖ проще всего использовать всё-таки сканер. Да, можно обойтись и без него, но с ним всё можно сделать быстрее. При работе мультиметром на горячем двигателе берегите руки и помните, что первое время после остановки мотора в системе ещё сохраняется повышенное давление, поэтому сливать антифриз перед снятием датчика (если это всё-таки необходимо) нужно осторожно.
