Переднеприводные автомобили ВАЗ десятого семейства (седан ВАЗ-2110, универсал ВАЗ-2111 и хэтчбек ВАЗ-2112) комплектовались различными движками. Среди них были карбюраторные и впрысковые, 8 и 16-клапанные.

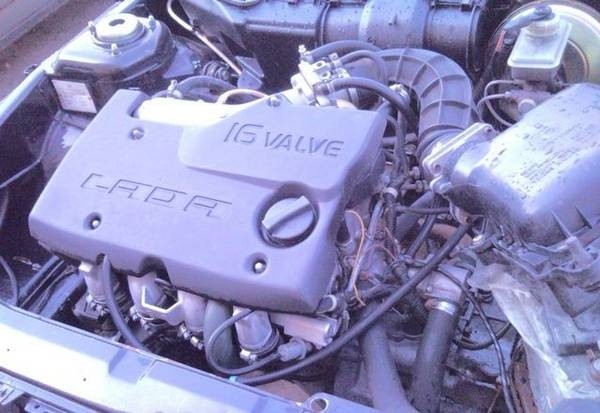

Зажигание применялось также двух видов: от центрального распределительного модуля или с использованием самостоятельных катушек зажигания. Вниманию читателя предлагается один из этих моторов: двигатель ВАЗ 2112, начало выпуска 1997 г.
Паспортные данные
Первоначально 12-й выпускался в 2-х исполнениях: 21120 и 21124. Характеристики 16-клапанного двигателя ВАЗ 2112 этих модификаций приводятся в следующей таблице.
Модель двигателя 21120 21124 Тип Бензиновый 4-тактный Конфигурация Рядный 4-цилиндровый Способ питания Инжекторный распределенный впрыск Количество клапанов 16 Рабочий объем, л 1,488 1,596 Производительность, л. с. 93 89 Геометрические размеры O ? L поршня, мм 82?71 82?75,6 Сжатие 10,5 10,3 Наибольший момент кручения Мкр, Н·м 140/3800 мин-1 131/3700 мин-1 Нормы токсичности Евро-3 (на моторах более позднего выпуска — Евро-4)
Из таблицы следует, что технические характеристики двух версий довольно близки, за исключением более высокого крутящего момента у 120-го мотора.
Силовой костяк
Двигатель ВАЗ 2112 создавался не с чистого листа. Его конструктивная схема с 16-клапанным газораспределительным механизмом (ГРМ) повторяет модель 2110, а блок цилиндров (БЦ) является копией «восьмерочного» (21083). В этом можно убедиться, сравнив их геометрические параметры: диаметр расточек и межосевые расстояния.
Правда, блоки не взаимозаменяемы, поскольку отличаются диаметром винтов крепления головки блока цилиндров (ГБЦ). В отличие от деталей 21083 и 2110 БЦ имеет дополнительные масляные каналы в коренных опорах для подачи масла к смазывающим форсункам. Через эти устройства осуществляется дополнительная смазка нижней части цилиндровых поверхностей, а также охлаждение днища поршней.
Теперь немного о том, чем отличаются между собой 120-й и 124-й моторы. ВАЗ 21120 содержит БЦ 2112 с высотой 194,8 мм, а 21124 — БЦ 11193. Высотный параметр последнего составляет 197,1 мм (так называемый «высокий» блок). 124-й коленвал более длинноходный по сравнению с 12-м. У мотора 2112 колено имеет размер 35,5 мм (ход 71), а у 21124 — 37,8 мм (ход 75,6). В результате рабочий объем 124-го исполнения составляет 1,6 литра, против 1,5 — у 120-го.
Различаются между собой и поршни. На тех и других имеются цековки для обеспечения выхода клапанной тарелки. Однако на 120-м двигателе их глубина является обманчивой. Она рассчитана только на штатное функционирование ГРМ, а в случае обрыва зубчатого ремня «встреча» клапанов с поршнями становится неминуемой. У 124-го привода с этим все в порядке, устранение инцидента потребует только замены ремня без разборки силового агрегата.
Замена поршней у мотора 21120 124-ми позволит избежать неприятностей, сопутствующих обрыву ремня. Правда, мощность двигателя ВАЗ 2112 окажется несколько меньшей.
Другие отличия
Движки отличаются также конструктивным исполнением «вдоха». 120-й впуск состоит из двух алюминиевых деталей: коллектора («рога») и ресивера, соединенных между собой резиновыми гофрами. Агрегат 21124 «украшает» впускная система, выполненная из пластика и состоящая из единой детали.
По-разному устроена система зажигания. ВАЗ 2112 оснащен модулем распределителя зажигания, а на 21124 для каждого цилиндра установлены индивидуальные катушки. В связи с различиями систем впуска и зажигания отличаются между собой и клапанные крышки.
1,6-литровый агрегат имеет еще некоторые отличия от собрата: регулятор давления перенесен с топливной рампы в насос, катализатор расположен непосредственно у ГБЦ, имеется 2 датчика кислорода (Евро-3) вместо одного (Евро-2) у 1,5 литрового. Раздельная конструкция кожуха ГРМ упрощает замену зубчатого ремня.
Часто спрашивают: где находится заводской номер двигателя на ВАЗ 2112? И действительно, номер, расположенный под воздушным фильтром, обнаружить довольно трудно. Находится он на заднем торце БЦ, под корпусом термостата. Чтобы найти нужные цифры, требуется освободить крепление воздушного фильтра и несколько отклонить его в сторону.
Если коррозия не позволяет прочитать порядковое обозначение, следует прибегнуть к помощи мелкой абразивной шкурки, а затем промыть площадку жидкостью WD-40.
Возможные неисправности

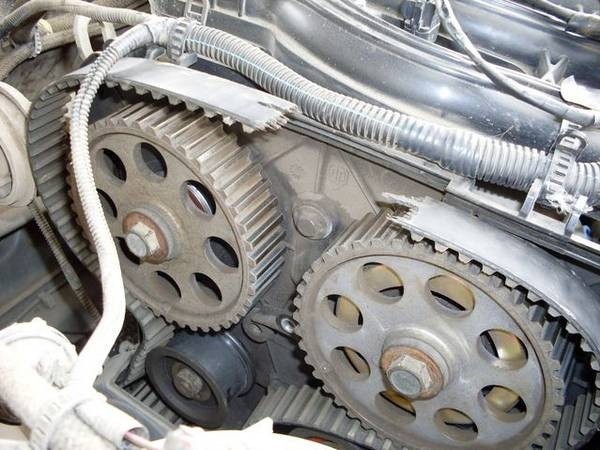

Моторный агрегат 12-го семейства при правильном уходе работает безотказно, ведь базовая конструкция создавалась в сотрудничестве с немецкой компанией Porsche, являющейся авторитетом в области двигателестроения. Единственным «косяком» является использование ременной зубчатой передачи. Д
ело даже не в ней, а в том, что вазовцы упорно не хотят учитывать российские реалии. Применение зубчатого ремня требует качественных запчастей, о чем у нас, к сожалению, приходится только мечтать. Да и регламентированное обслуживание не все проводят, полагаясь на известный русский «авось».
Ведь сделали же в 124-м движке нормальные цековки на головках поршней, и — нет проблемы, в то время как мотор 2112, как и некоторые другие двигатели ВАЗ страдает врожденной болезнью под названием — «гнет клапана». Остальные неисправности типичны для многих ДВС, в том числе и вазовских движков:
- Двигатель 2112 подтраивает. Неисправность следует искать в распределительном модуле, высоковольтных проводах, свечах зажигания.
- Неустойчивая работа на холостом ходу (ХХ). В этом случае проверяют регулирующее устройство, датчики положения коленвала и дроссельной пластины. Необходимо почистить последнюю. Если поиски не дали результата, вероятней всего, отказал ДМРВ.
- Глохнет привод на ХХ или в движении (во время переключения передач). Это может являться следствием загрязнения дроссельного механизма, его датчика (ДПДЗ) или РХХ.
- При запуске мотор «не схватывает». Если виноват не стартер или АКБ, неисправность следует искать в системе зажигания либо питания.
- Стучат гидрокомпенсаторы или, что гораздо опаснее, коренные либо шатунные вкладыши. К этому обычно приводит снижение давления масла в двигателе.
- Медленно прогревается моторный агрегат. Необходимо проверить состояние охлаждающей жидкости и действие термостата.
- Плохо тянет мотор, рабочий процесс сопровождается вибрациями. Целесообразно произвести диагностику силового агрегата.
- Недостаточное давление масла — причин может быть несколько. Одна из них — несвоевременная замена масла в двигателе ВАЗ. При длительной эксплуатации может выйти из строя масляный насос.
Если горит индикатор — нет давления масла, движение следует прекратить до выяснения неисправности, в случае необходимости прибегнуть к услугам эвакуатора.
Ремонт и обслуживание силового агрегата

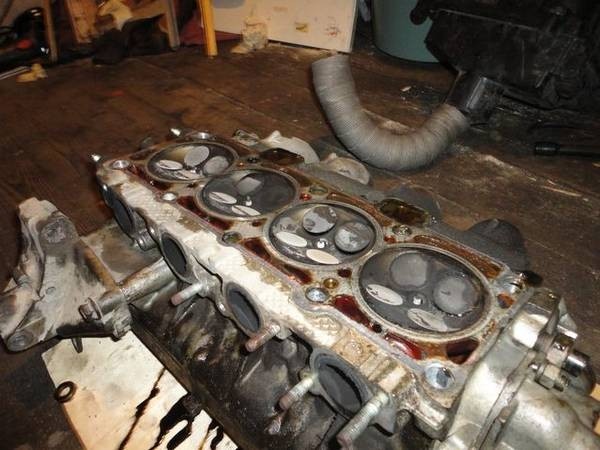

В качестве примера приводится конкретный случай проведения ремонтных работ. Ремонт двигателя ВАЗ 2112 потребовался по нескольким показаниям: приходится постоянно доливать тосол, моргает контрольный индикатор смазки, щелкают гидрокомпенсаторы. Предварительно провели замер компрессии, показавший разницу по цилиндрам до двух атмосфер.
В процессе разборки были определены причины неисправности:
- прогар прокладки ГБЦ, в результате чего тосол уходил в один из цилиндров;
- коррозия привалочной плоскости ГБЦ;
- износ вкладышей коренных шеек коленвала;
- износ направляющих выпускных клапанов;
- спекание внутренностей катколлектора.
Описание процедур по восстановлению мотора:
Установка новых деталей:
- поршни размерной группы C (вместо родных B);
- поршневые кольца;
- вкладыши коленвала и упорные полукольца;
- сальники и прокладки;
- помпа охлаждения;
- маслосъемные колпачки;
- металлическая прокладка ГБЦ от Приоры;
- зубчатый ремень в комплекте с натяжным роликом фирмы Power Grip;
- гидротолкатели INA;
- свечи NGK;
- «паук» 4-1 из нержавейки;

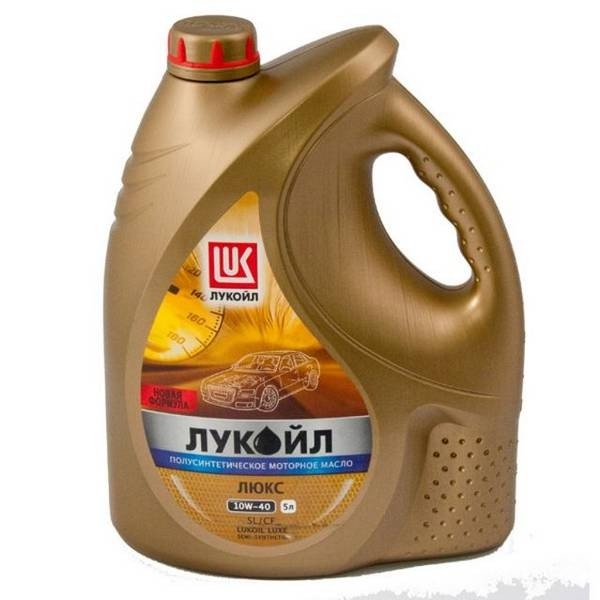

Часто спрашивают: какое масло лить в ВАЗ 2112? В описываемом случае после сборки было залито моторное масло Лукойл Люкс 10W40.
Замена масла на ВАЗ 2112 требует 3,3 литра жидкости, а при сопутствующей замене фильтра — 3,4, хотя полный объем системы смазки составляет 3,6 л.
Возможности тюнинга
Любителей «прохватить» интересует вопрос: сколько лошадиных сил может дополнительно получить тюнинговый движок? Тюнинг двигателя марки 2112 выполняют по-разному:

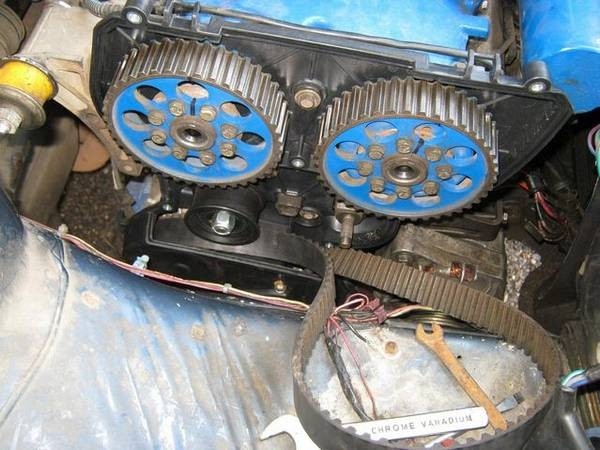

- замена кулачковых валов на тюнинговые (СТИ-1, СТИ-2, СТИ-3.1, Стольников 8.9) вкупе с установкой облегченной ШПГ, увеличенных дроссельных заслонок и «штанов» 4-2-1 позволит форсировать 120-й движок до 120 л. с;
- если доработать ГБЦ и поставить широкофазные распредвалы, прибавка составит 130 — 140 л. с;
- установка коленвала с длинным кривошипом (37,8 мм), доработка камеры сгорания в ГБЦ и применение Т-образных клапанов поднимет мощность до 150 л. с.
Фанаты «классических» жигулей устанавливают двигатель ВАЗ 2112 на заднеприводные машины: ВАЗ-2105, ?2107. Чтобы агрегат мог расположиться под капотом, вырезают даже часть перегородки моторного отсека.
Поколение 12-х движков оказалось «долгоиграющим». Кроме вышеописанных марок, позднее были разработаны и другие: ВАЗ-21126, ?127, ?129. Их и сегодня ставят на автомобили LADA Priora, LADA Kalina, LADA Granta.
