Кондиционер в автомобиле – это, бесспорно, большое удобство. При умеренном и умелом его использовании можно добиться комфортного микроклимата в салоне, не заработав при этом болезнь вроде ангины. Но особенно ценным представляется то, что даже в очень сырую погоду кондиционер не даёт запотевать стёклам – при интенсивном городском движении водитель должен иметь максимальный обзор.
В принципе, кондиционер практически не требует обслуживания. Достаточно контролировать состояние и натяжение приводного ремня и восполнять естественные потери хладагента, которым является фреон.
Как можно осуществить заправку автокондиционера своими руками, какое оборудование для этого необходимо, как часто нужно менять фреон в кондиционере автомобиля и что при этом требуется учитывать – читайте ниже.
Принцип работы автокондиционера

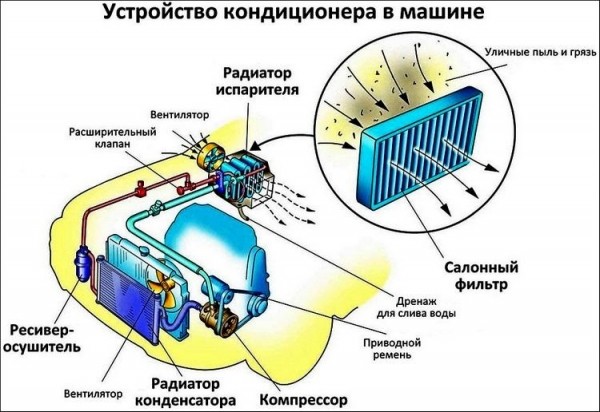

Схема работы автокондиционера
Кондицмонер в амтомобиле это не только удовольствие, но и необходимость, в большую жару влияющая на безопасность вождения.
Хладагентом в автомобильном кондиционере служит фреон, закачанный в герметичную систему. Компрессор служит для нагнетания давления в контуре. Сжатый с его помощью фреон подаётся в конденсатор (который среди автомобилистов принято называть радиатором кондиционера). В процессе сжатия фреон нагревается. Попадая в конденсатор, хладагент резко охлаждается, превращаясь в жидкость.
Конденсатор обычно устанавливается перед радиатором охлаждения двигателя, для его обдува используется электровентилятор (иногда два). Шкив компрессора, приводимый во вращение ремнём, надетым также на шкив коленвала, вращается вхолостую, пока кондиционер не включен.
При включении кондинционера вентиляторы (включая салонный) начинают работать, а электромагнитная муфта компрессора приходит в зацепление с его шкивом, в результате чего начинает вращаться ротор (вал) компрессора, создавая давление в системе.
Итак, охлаждённый фреон, двигаясь по системе, попадает в испаритель автокондиционера, расположенный в салоне. В испарителе жидкий хладагент резко нагревается и превращается в газ. При этом происходит сильное охлаждение трубок и решёток испарителя, обдуваемых салонным вентилятором. Воздух в результате охлаждается и подаётся в воздуховоды системы отопления.
Фреон в газообразном состоянии из испарителя снова поступает в компрессор, и весь цикл повторяется, пока кондиционер не выключится.
Рисунок выше отображает лишь схему работы системы, в реальности же устройство кондиционера немного сложнее. В его контур врезаны датчики давления, для того, чтобы предотвратить работу компрессора при недостаточном уровне хладагента – в противном случае он выйдет из строя. Система оборудована также редукционным клапаном, стравливающим избыток фреона при давлении больше 32-34 кг/см2.
Датчик низкого давления отключает компрессор при 2 кг/см2 – во избежание его заклинивания, а датчик высокого давления срабатывает на отключение выше 30-34 кг/см2 – чтобы не нарушалась герметичность системы.
Иногда эти датчики объединены в один – комбинированный.
Диагностика кондиционера автомобиля

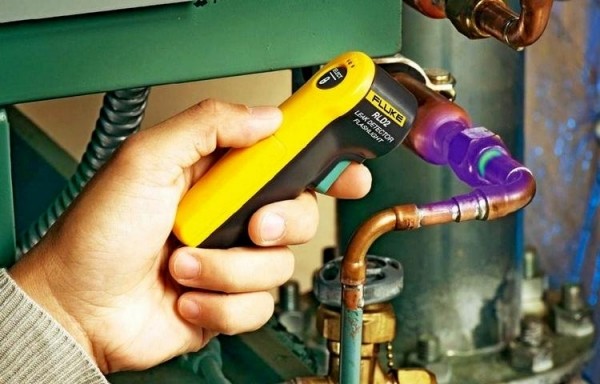

Проверка утечек фреона ультрафиолетовым детектором
Самыми очевидные неисправности – обрыв приводного ремня, сильный шум, издаваемый компрессором и т.п., — нетрудно выявить посредством осмотра. Для того, чтобы выявить скрытые причины неэффективного охлаждения воздуха, нужно знать, как проверить давление (наличие) фреона в кондиционере автомобиля.
Если в кондиционере автомобиля мало фреона, то система перестаёт должным образом охлаждать воздух.
В первую очередь, вам понадобится манометрическая станция, представляющая собой два манометра с вентилями, установленные в одном корпусе и имеющие шланги с переходниками для подключения к трубкам кондиционера. Давление измеряется при включенном кондиционере, установленном на минимальную температуру. Шланги от манометров имеют красный и синий цвета – для подключения к трубкам высокого и низкого давления. Показания манометров должны укладываться в значения, указанные выше.
Если в кондиционере автомобиля мало фреона, то он перестаёт должным образом охлаждать воздух. Причём потеря газа совершенно необязательно связана с какой-нибудь серьёзной поломкой вроде обрыва трубок, трещин в шлангах или сварных швов у патрубков конденсатора.
Куда уходит фреон из кондиционера автомобиля
Фреон – летучее вещество (сжиженный газ), которое способно проникать через микроскопические зазоры в местах стыковки трубок или через уплотнения компрессора.
Фреон – летучее вещество (сжиженный газ), которое способно проникать через микроскопические зазоры в местах стыковки трубок или через уплотнения компрессора. И 15-ти процентная ежегодная потеря фреона является нормой, и искать утечку хладагента стоит лишь в тех случаях, когда кондиционер перестал нормально работать в течении краткого промежутка времени — например, за сутки или даже часы.
Найти утечку фреона в кондиционере автомобиля можно при помощи электронного детектора (течеискателя).
Но в небольших автосервисах обычно для этой цели используют ультрафиолетовый (или просто синий светодиодный) фонарь, при включенном кондиционере. Кроме того, если в хладагент при заправке добавлялась специальная краска (чаще зелёная), то установить место утечки можно по её потёкам, даже если система уже «пустая».
Проверить же наличие фреона в кондиционере автомобиля можно самостоятельно – на одной из трубок кондиционера есть клапан, расположенный в доступном месте в подкапотном пространстве. Он закрыт пластмассовым резьбовым колпачком светло-зелёного цвета. Открутив колпачок, можно надавить на клапан (он похож на шинный золотник). Фреон, если он есть, с шипением вырвется наружу. Только делать это нужно аккуратно – так, чтобы не попало в глаза и на руки. Лучше всего использовать Г-образный шестигранник или «звёздочку».
Заправка кондиционера автомобиля фреоном
Какой фреон используется в кондиционере автомобиля

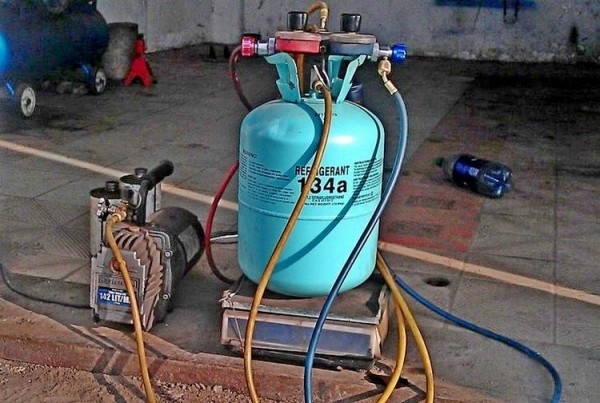

Устройство заправки кондиционера фреоном R134a
Основное различие, имеющее значение для автовладельца, заключается в применении разных компрессорных масел.
Перед тем, как приступать к заправке, необходимо точно установить, какой марки фреон закачан в систему. Связано это с тем, что на авто до 1994 года выпуска кондиционеры заправлялись фреоном R12 (жёлтого цвета), после 1994 – фреоном R134а (зелёного цвета).
Основное различие, имеющее значение для автовладельца, заключается в применении разных компрессорных масел. Если для R12 применялись минеральные масла, то для R134a — синтетические. При смешении они могут свернуться, образовать хлопья и т.д., потеряв смазывающие свойства, что приведёт к выходу из строя компрессора. R134а, к тому же, обладает большей текучестью и коэффициентом расширения, что потребует при замене фреона в кондиционере автомобиля (после R12) установки новых шлангов и уплотнительных колец, как минимум.
Норма заправки фреона в кондиционер автомобиля

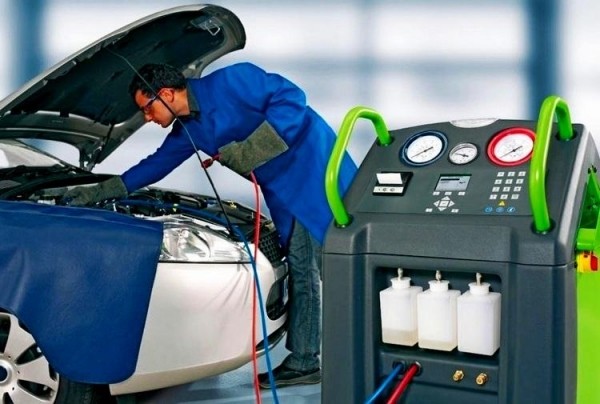

Станция для заправки кондиционера автомобиля
Для определения количества фреона в кондиционере автомобиля существуют специальные таблицы – для каждой модели авто. В них указано, сколько грамм фреона (и какой марки) потребуется для заправки конкретного автокондиционера. Но даже небольшие станции для заправки автокондиционеров, используемые в автосервисах, обладают достаточным объёмом памяти для того, чтобы заправить практически любой автомобиль, при наличии его в базе данных, согласно нормам. Причём заправлен будет не только фреон, но и требуемое количество компрессорного масла.
Набор для самостоятельной заправки позволяет лишь восполнить недостаток хладагента.
Это оборудование способно не только заправить кондиционер, но и произвести полную замену хладагента, с вакуумированием автокондиционера. Последнее необходимо при полной замене фреона – система полностью очищается от компрессорного масла, для его последующей замены.
Но если вы решите осуществить ручную заправку автокондиционера, с помощью набора для самостоятельной заправки, то совершить очистку системы не удастся – такое приспособление позволяет лишь восполнить недостаток хладагента.

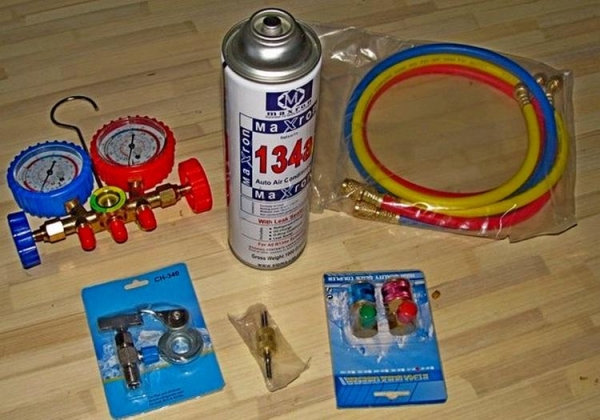

Набор для самостоятельной дозаправки кондиционера
При заправке автокондиционера своими руками обязательно удостоверьтесь, что переходник для подключения шлангов к трубкам соответствует по резьбе.
Как слить фреон из кондиционера автомобиля, если потребуется
Для удаления фреона из системы кондиционирования самым простым способом будет просто стравить хладагент.
В условиях обычного гаража, не имея оборудования, это сделать не получится. Если для проведения ремонтных работ потребуется, например, отсоединять трубки, то самым простым способом будет просто стравить хладагент, впоследствии заправив кондиционер заново.
Покупка же более-менее приличного оборудования не будет оправдана, если у вас лишь один автомобиль, потому что цена небольшой станции, с помощью которой можно обслуживать кондиционеры, приближается к 100 000 рублей.
