Шлифовка блока цилиндров: фрезеровка ГБЦ

В статье рассмотрим конструкцию и указания к шлифовке ГБЦ.
Головка блока цилиндров – весьма специфичный элемент ДВС. Неисправности которой чаще всего приводят к обездвиживанию ТС. Например, нарушение сопряжения поверхности головки и непосредственно самого блока цилиндров может вызвать пробой прокладки. Вытекающие из такой неприятности: попадание охлаждающий жидкости в масло либо обратный процесс. В любом случае дальнейшая эксплуатация автомобиля — верный способ ускорить окончательную гибель мотора. Следовательно, чтобы устранить проблему, необходима шлифовка блока цилиндров.

Определение ГБЦ

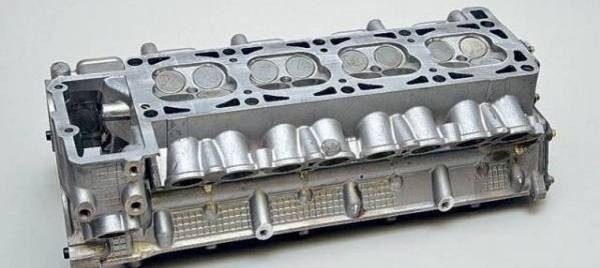

Головка блока цилиндров (ГБЦ) – важнейшая составляющая каждого ДВС и вместилище для основных элементов газораспределительного механизма. Головка является сложным элементом двигателя и изготовлена из сплава алюминия либо легированного чугуна.
С целью более надежного взаимодействия ГБЦ и цилиндрического блока, нижняя часть головки слегка расширена, а привалочная плоскость идеально ровная.

Нюансы конструкции

Конструкция включает в себя различные элементы (газораспределительные клапаны, механизм свечей зажигания, форсунки и прочее). В «голову» интегрируются:

• впускные/выпускные клапаны;
• свечи зажигания;
• форсунки;
• свечи накаливания (в случае с дизельными ДВС)
• распредвал и так далее.

Рядные силовые установки оснащены одной общей головкой, тогда как V-образные моторы имеют по «голове» на каждый цилиндрический ряд.
Конструкция и предназначение:

• крышка ГБЦ (с наличием маслоналивного отверстия). Служит для защиты цилиндрического блока от нежелательных воздействий (засора) и устанавливается на верх ГБЦ;
• прокладка головки (уплотнитель). Нужна для уплотнения на участках фиксации крышки к цилиндрическому корпусу. Не предназначена для многоразового использования – желательно менять каждый раз, когда разбирается головка блока;
• камеры сгорания топлива;
• отверстия под резьбу на корпусе – нужны для форсунок, свечей накала либо свечей зажигания;
• ниша для распределительного вала, цепного натяжителя (располагается в передней части ГБЦ);
• ниша вверху ГБЦ. Нужна для пружин клапанов, втулок, опорных шайб, корпусов подшипников распределительного вала;
• отверстия в корпусе для интеграции выпускного/впускного коллекторов;
• площадка для ГРМ (газораспределительный механизм).

В каких случаях требуется шлифовать ГБЦ

Целью шлифовки головки является процесс доведения поверхности ГБЦ, которая взаимодействует с плоскостью блока, до нужных критериев привалочной плоскости.

Шлифовка плоскости ГБЦ проводится по двум причинам:

• тюнинг ДВС. Уменьшается высота головки блока с целью повышения степени сжатия. Неактуально для среднестатистического автолюбителя, ибо последнему нет необходимости изменять параметры мотора.
• ремонт головки блока. Фрезеровка нужна обязательно.

Подготовка к шлифовке

Что нужно сделать:

• проверить плоскость головки.
  Можно сделать самостоятельно посредством комплекта щупов и линейки из металла. Поочередно прикладывать линейку по диагоналям в нижней плоскости. Подбирать щуп, входящий в зазор между плоскостью головки и линейкой. Таким образом можно получить общее представление о короблении сопрягаемой плоскости. Недостаток данного метода – неточность в установлении величин. Лучше всего использовать специальные измерительные приборы.

Интересный момент: деформация поверхности головки достигает своего максимума в районе цилиндров, где прогорела прокладка, а также образовался нагар на поршнях.

• шлифовку проводить после проверки корпуса ГБЦ на наличие трещин (обязательное условие).

Диагностика трещин возможна с помощью краски. Для этого на зачищенную поверхность ГБЦ нужно нанести краску. По истечению пяти минут ее – удалить. Трещины станут видны. Недостаток метода: невозможность определения микротрещин и дефектов, ушедших внутрь блока.
Диагностика внутренних дефектов проводится посредством специализированного оборудования. С целью проверки внутренних полостей головки блока на герметичность пользуются специальным устройством и ванной с водой. «Голову» помещают в ванную с водой. Корпус ГБЦ нагревается, в результате чего трещины выявляются от давления и пузырьков воздуха.

Фрезеровка

Что нужно знать:

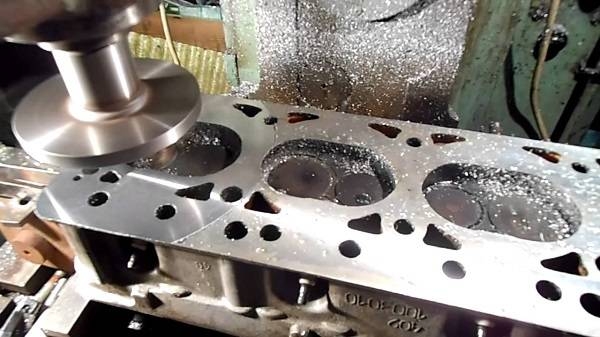

Шлифовка головки блока выполняется при помощи фрезерно-шлифовального станка.

Толщина шлифовки. Заводом-производителем в инструкции по эксплуатации модели автомобиля, должна быть указана максимальная (ремонтная) глубина шлифовки плоскости, которая гарантирует корректную работу силовой установки.

Превышение максимальной глубины шлифовки, заявленной заводом-изготовителем, чревато полной заменой ГБЦ.

Установка «головы» обратно

Монтаж требует соблюдения определённой последовательности, а также точного момента затяжки, предписанного заводом-производителем для конкретной модели ДВС.
Пренебрежение данными правилами чревато порчей прокладки. К негативным последствия могут привести:

Недостаточная затяжка. Итог – разгерметизация прокладки. Последствия: потеря масла и охлаждающей жидкости, что приведет к неисправности. Худший вариант развития событий: попадание охлаждающей жидкости в масло, а после – в цилиндр, что чревато повреждением цилиндрической гильзы.

Чрезмерная затяжка. Итог – порча мягкого корпуса ГБЦ. Последствия: необходимость его восстановления.

Ремонтируйте с «головой»
Шлифовка головки блока цилиндров не является сложным процессом, но несоблюдение некоторых предписаний ведет к ее порче. Также снятие/установка узла обратно требуют аккуратности.
