Замена ремня ГРМ на дизельном двигателе 15 Nissan Qashqai

Японский автомобиль Nissan Qashqai в первом поколении комплектуется четырьмя типами силовых агрегатов, и лишь дизельный мотор 1.5 л K9K производства Renault оснащается ременным приводом газораспределительного механизма.

• 1 Типы устанавливаемых двигателей на кроссовер Nissan Qashqai
• 2 Ниссан Кашкай: замена ремня генератора 2.0
• 3 Замена ремня ГРМ Nissan Qashqai на дизеле K9K 410
• 4 Регламент замены ремня ГРМ на двигателе K9K (дизель)

Замена ремня ГРМ Ниссан Кашкай – работа непростая, но при желании ее можно выполнить самостоятельно, для этого понадобиться лишь инструмент, аккуратность и внимательность при замене.

Работа по замене ремня генератора на «Кашкае» не требует особых навыков и какой-либо квалификации, ее может своими руками выполнить практически любой водитель. Но прежде чем говорить о замене приводных ремней, сначала рассмотрим, какие типы моторов устанавливались на «Ниссановскую» модель Qashqai J10?.

Типы устанавливаемых двигателей на кроссовер Nissan Qashqai

Модельный ряд силовых агрегатов Кашкай J10 представлен 4-цилиндровыми моторами:

• бензиновым HR16DE объемом 1.6 л (16 клапанов, 108-118 л. с.);
• бензиновым MR20DE 2.0 л (16 клапанов, 133-141 л. с.);
• дизельным K9K 410 1.5 л (8 клапанов, 103 л. с.);
• дизельным M9R 2.0 л (16 клапанов, 90-114 л. с.).

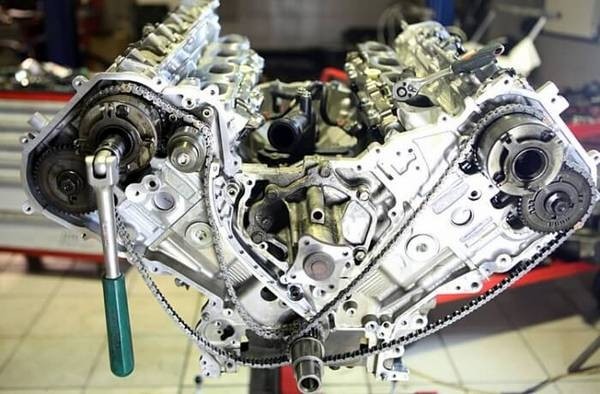

Двигатели HR16DE, MR20DE и M9R имеют надежный цепной привод ГРМ, мотор K9K оснащен ременной передачей газораспределительного механизма.

Ниссан Кашкай: замена ремня генератора 2.0

Для замены ремня вспомогательных агрегатов на Nissan Qashqai с мотором MR20DE необходимо снимать переднее правое колесо, для того чтобы ослабить ремешок, нужно добраться до натяжного ролика. Выполняем работу в следующем порядке:

• демонтируем колесо;
• снизу отщелкиваем клипсы крепления пластиковой защиты, теперь можно добраться до натяжного ролика;
• ключом 14 мм поворачиваем болт, находящийся по центру ролика (по часовой стрелке);
• чтобы зафиксировать ролик в отжатом состоянии, ставим фиксатор в отверстие, находящееся в крышке ГРМ;
• снимаем ослабленный ремень, устанавливаем новый;
• убираем фиксатор, натягиваем ремешок, ставим на место защиту и колесо.

Замена ремня ГРМ Nissan Qashqai на дизеле K9K 410

Чтобы заменить ремень ГРМ на ДВС 1.5 л DCI, следует автомобиль установить на ровную площадку, но удобнее работу выполнять на автоподъемнике.

Замену производим в следующем порядке:

• так же, как и при замене приводного ремня, в первую очередь снимаем переднее правое колесо, оставляем машину на домкрате;
• демонтируем пластиковый кожух под двигателем с правой стороны;
• застопориваем ДВС от проворачивания, ослабляем болт шкива коленвала;
• отжимаем ключом на 14 натяжной ролик, снимаем ремень генератора;


• подставляем под масляный картер двигателя подпорку, например, деревянное полено;
• демонтируем правую переднюю опору ДВС;

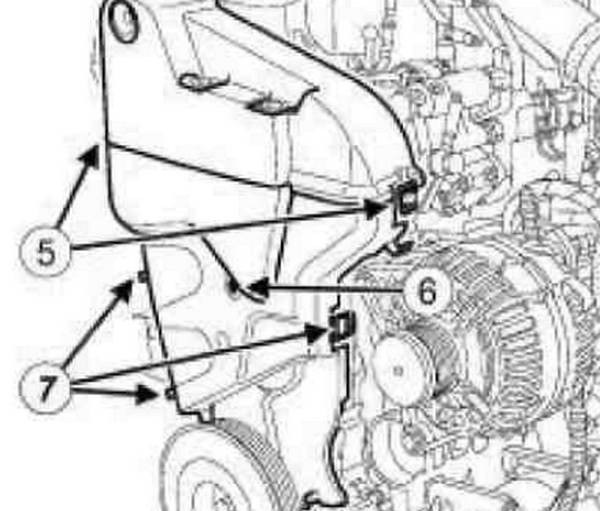

• откручиваем крепления и снимаем два кожуха ремня ГРМ (верхний и нижний);


• полностью отворачиваем болт шкива к/вала, демонтируем шкив;

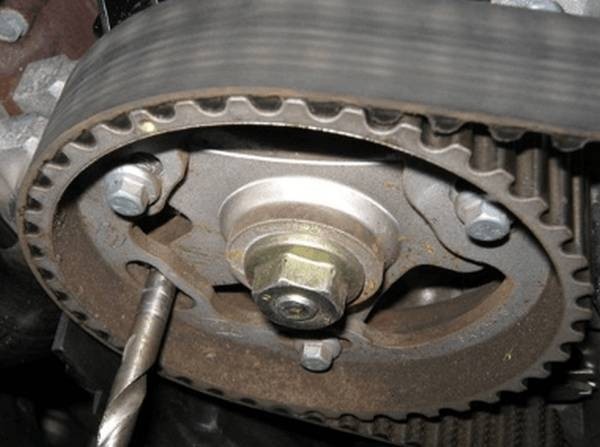

• выставляем метки газораспределительного механизма. Для этого проворачиваем коленвал так, чтобы отверстие в шестерне р/вала совпало с отверстием в ГБЦ, при совмещении вставляем сюда стопор (штырь, можно сверло);

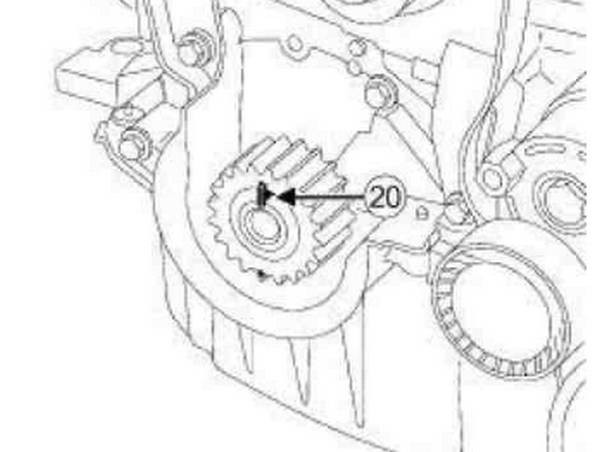

• теперь проверяем, как установлена метка на шестерне коленчатого вала, она должна смотреть строго вверх (как часовая стрелка на часах в 12 часов);

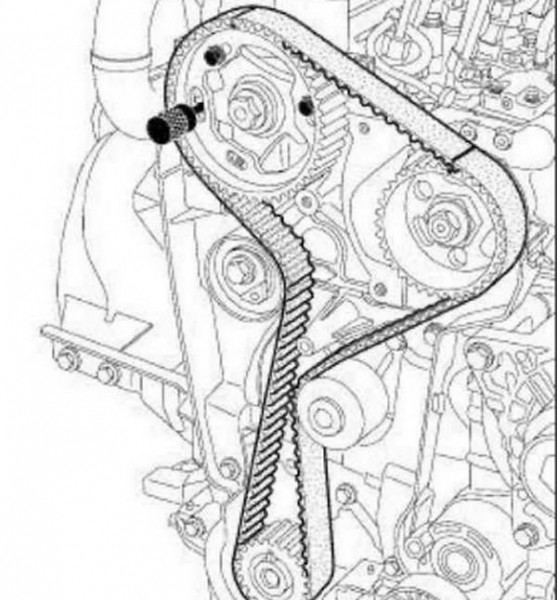

• на ремне есть заводские белые штрихи (для шестерни распредвала и ТНВД), они при выставлении меток должны смотреть вверх и совпадать с отметками на шестернях р/вала и ТНВД;


• ослабляем натяжку ремня роликом, снимаем старый ремень ГРМ и устанавливаем новый, проверяем совместимость меток. Следует знать, что между верхними метками р/вала и ТНВД на ремне 19 впадин (зубьев), и если на ремне нет заводских меток, то их можно разметить самостоятельно.

Когда на коленчатом валу предусмотрена шпонка, волноваться нет оснований, но на моторах К9К в основном ставится «плавающая» шестерня к/вала, поэтому при сборке болт шкива коленвала важно затянуть с нужным усилием (не перетянуть).

При необходимости еще меняется натяжной ролик, затем производится сборка.

Регламент замены ремня ГРМ на двигателе K9K (дизель)

Регламент замены ремня ГРМ устанавливается разный – в европейских справочниках указано, что детали газораспределительного механизма (ремень и ролик) необходимо менять через 160 тыс. км, российские сервисмены утверждают, что замена требуется через каждые 60 тыс. км пробега. Связано это с тем, что заводской ремень, устанавливаемый на европейский автомобиль, очень высокого качества, что нельзя сказать о деталях, поступающих на российский рынок. Еще на ресурс ремня ГРМ влияет стиль вождения, и нужно отметить, что европейцы ездят значительно аккуратнее – без резких стартов и торможений.

С заменой деталей ГРМ на дизельном ДВС 1.5 DCI затягивать нельзя, если произойдет обрыв ремня, клапана от удара о поршни загнутся, и в этом случае ремонт предстоит серьезный, а самое главное то, что обойдется он дорого.
