Установка бесконтактного зажигания для ВАЗ-2106

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Содержание

• 1 Что такое бесконтактное и электронное зажигание
• 2 Преимущества применения системы на ВАЗ 2106

• 3 Установка своими руками и схема подключения
• 4 Регулировка: как выставить

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы. Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем). Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

• Отсутствие размыкаемых контактов, которые часто перегорают.
• Не нужны дополнительные регулировки.
• Износ свечей существенно снижается.
• Быстрый «холодный» пуск двигателя зимой.
• Более ровная работа мотора.
• Нет необходимости чистить и менять контакты.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

Ключ на 13 — снять и поставить трамблёр

Отвёртка — закрутить саморезы.

Дрель со сверлом по металлу, диаметром для саморезов

Два самореза — прикрутить коммутатор.

Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

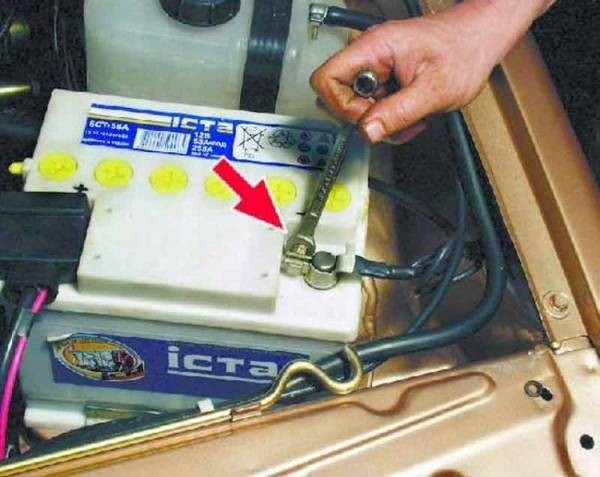

Отсоедините минус аккумулятора.
Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

Снимите крышку трамблёра с высоковольтными проводами.

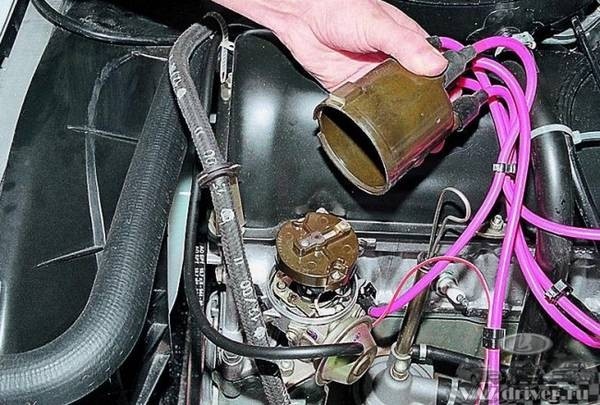

Снятие крышки распределителя зажигания

Отключите высоковольтный провод на катушке.

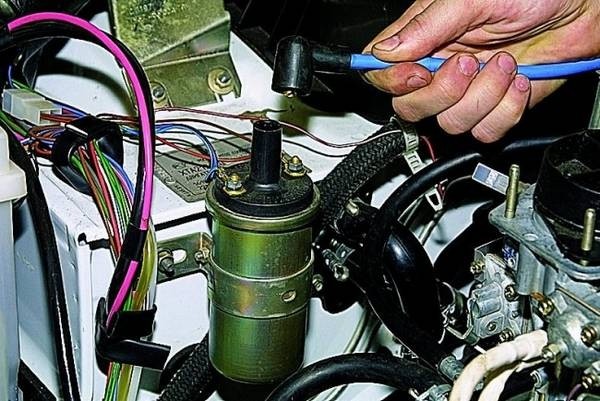

Отсоединение провода от катушки зажигания

Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.

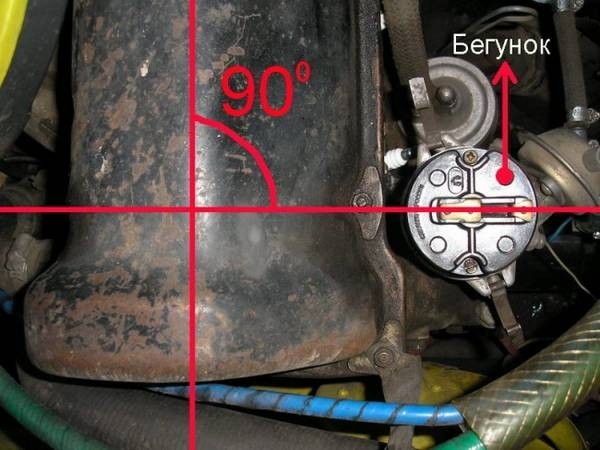

Так должен быть установлен трамблёр относительно мотора

Сделайте отметку положения трамблёра маркером на двигателе.

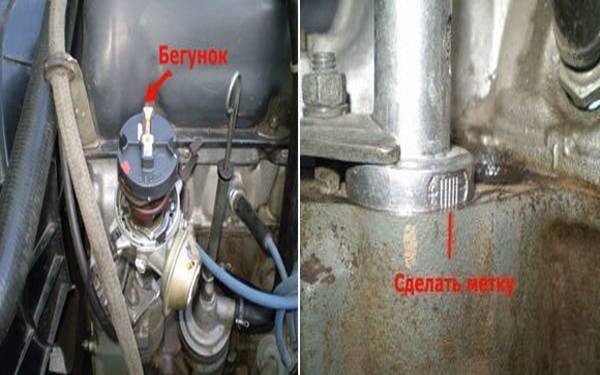

Установка бегунка распределителя зажигания

Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.

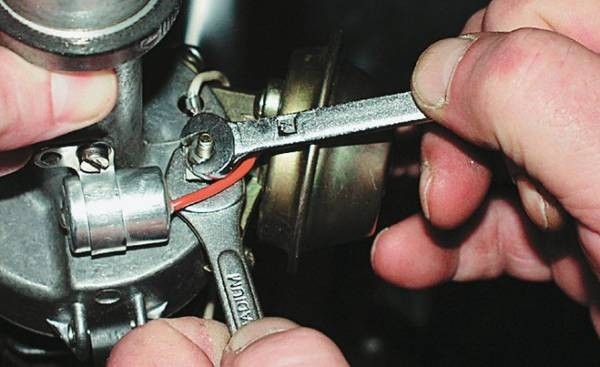

Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

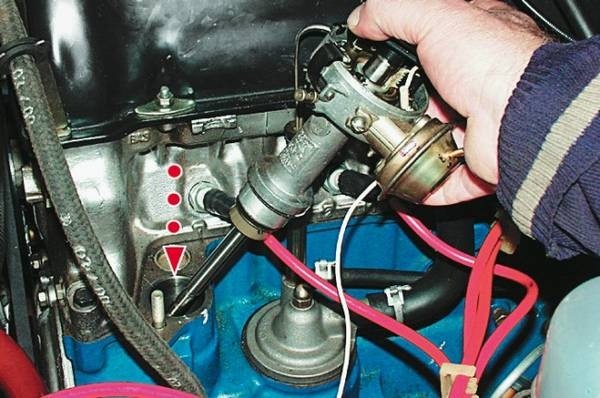

Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.

Распределитель зажигания необходимо вставить в штатное гнездо

Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.

Закрутите гайку крепления нового распределителя зажигания.

Крепление распределителя зажигания удерживает гайка

Наденьте крышку трамблёра и подсоедините к ней провода.

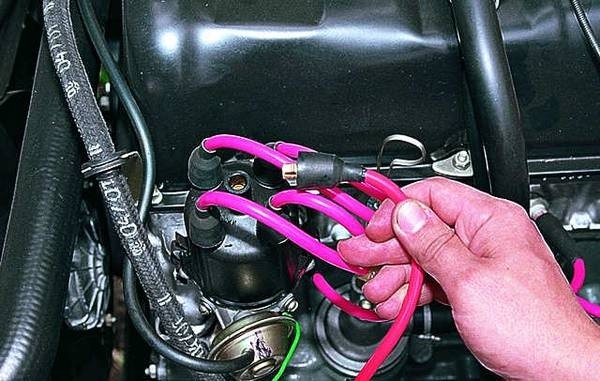

Так устанавлвается крышка на трамблёр

Замените катушку зажигания новой.

Для новой системы нужна новая катушка

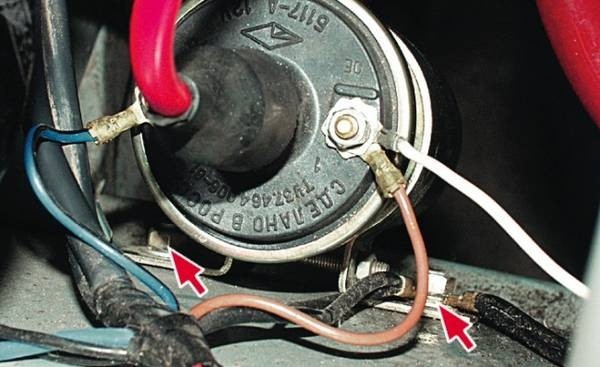

Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.

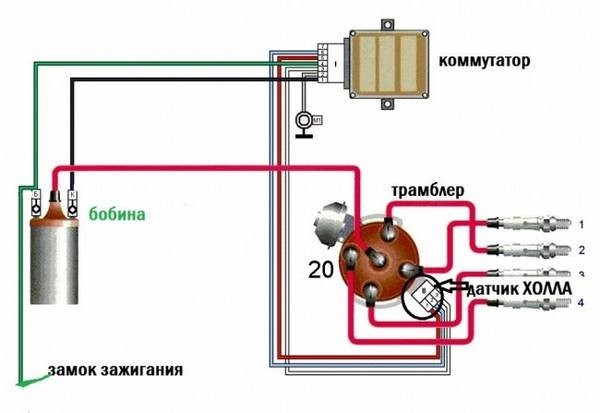

Все соединения должны соответствовать схеме

Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.

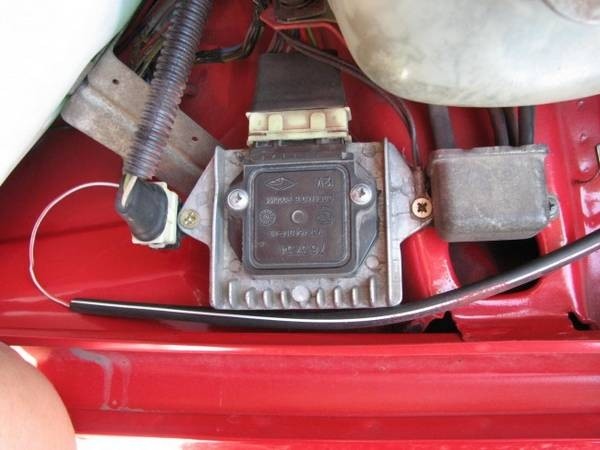

Коммутатор много места под капотом не займёт и его расположение не играет роли

Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Видео: как заменить контактное зажигание на ВАЗ-2106 на бесконтактную систему

Регулировка: как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.

Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.

Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».
