Что такое топливные форсунки
Говоря об устройстве инжекторного двигателя, нельзя не упомянуть и такого важного элемента, как топливная форсунка. Эта деталь представляет собой клапанный механизм с распылителем. Она отвечает за подачу горючего в цилиндры двигателя. Главная её особенность в том, что она обеспечивает необходимое количество бензина, то есть выполняет и дозирующую функцию.
В современном автомобилестроении эти детали используются как на бензиновых, так и на дизельных моторах, так как они обеспечивают точную дозировку топлива и максимально оперативный впрыск топливовоздушной смеси.
Три вида
Развитие впрысковых систем в устройстве инжекторных автомобилей началось в 1960-х годах. На сегодняшний день употребляется три вида, которые различаются способом впрыска:
Электрогидравлическая: её основная сфера применения — в моторах, которые работают на дизельном топливе. Конструктивно электрогидравлическая топливная форсунка состоит из камеры управления, клапана, дросселя на впуск и сливного канала. Работает она при применении уже имеющегося давления топлива в системе. Клапан открывается, в форсунку поступает горючее через впускной дроссель. Игла форсунки регулирует количество поступаемого дизельного топлива и направляет его в зону слива. Таким образом нагнетается необходимое давление в корпусе, поэтому игловой механизм выпрыскивает дозу горючего через дроссель слива. Электрогидравлическая форсунка считается одной из самых точных, так как в период впрыска электромагнитный клапан открывается всего на 1 или 2 миллисекунды.
Электромагнитная: используется преимущественно на бензиновых силовых агрегатах. В составе устройства важную роль играет сопло и игольчатый клапан. Поступающие от блока управления сигналы обеспечивают непрерывную подачу напряжения на обмотку форсунки. То есть формируется электромагнитное поле, которое может преодолеть усилие пружинки игольчатого клапана и открыть сопло для впрыска. После впрыска напряжение резко падает, пружина возвращает иглу на место, сопло закрывается.
Пьезоэлектрическая форсунка на данный момент может считаться одним из самых совершенных устройств для впрыска топлива в цилиндры двигателя. Преимущественно используется на дизельных транспортных средствах, так как позволяет увеличить тягу мотора. Деталь состоит из толкателя, специального пьезоэлемента, иголки и переключающего клапанного механизма. В начале цикла игла держится в седле клапана благодаря силе давления топлива. После подачи на пьезоэлемент электросигнала, он увеличивается в длине и передаёт усилие на толкатель. В этот момент открывается клапан — горючее попадает в сливную трубку. Затем давление внутри падает, поэтому иголка поднимается и осуществляет впрыск топлива.
Фото: конструктивные различия

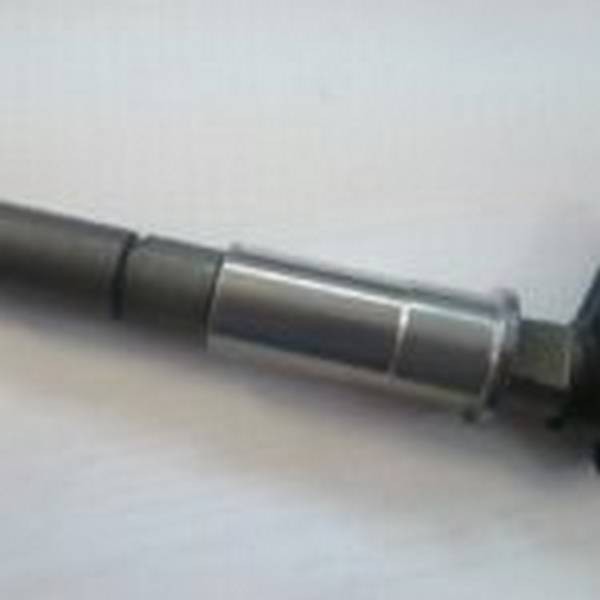

Главным рабочим элементом считается сопло
Считается самой бюджетной моделью среди всех устройств для впрыска

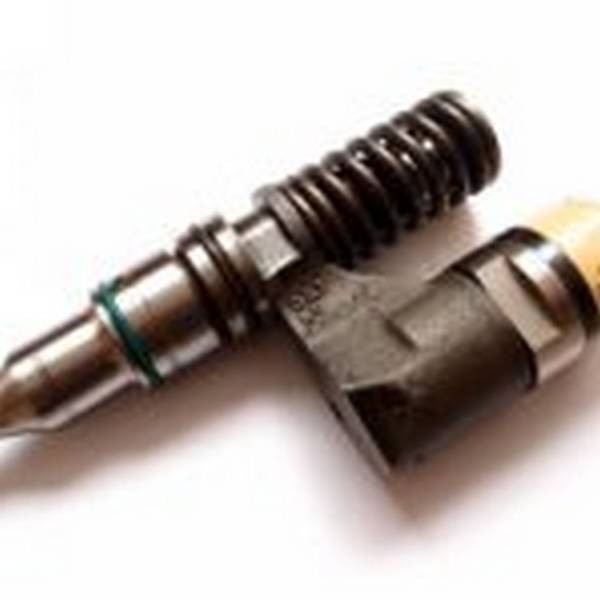

Имеет удлинённый корпус и мощный толкательный элемент
Плюсы и минусы топливных форсунок
Применение форсунок — это последнее слово техники, как сказали бы многие водители. Перед карбюраторными моторами, у которых впрыск происходит иным способом, детали имеют ряд преимуществ:
-
экономия горючего;
-
уменьшение токсичности выхлопов;
-
возможность поднять мощность мотора до 10%;
-
простота запуска даже при низких температурах;
-
удобство в обслуживании.
Все эти достоинства позволяют сократить расходы на эксплуатацию и обслуживание автомобиля. Но форсунки весьма требовательны к качеству потребляемого топлива. Если заправлять горючее на сомнительных АЗС, то тонкий механизм вскоре выйдет из строя, так как элементы весьма чувствительны к примесям и грязи, которые могут содержаться в топливе. При этом вторым недостатком считается цена детали. При неисправности может потребоваться замена всех этих элементов в двигателе, что приводит к существенным тратам на покупку новых.
Основные неисправности
Современные производители выпускают форсунки с допуском 1 мкм, то есть изделие способно выполнить около миллиарда рабочих циклов дозирования и подачи топлива. При этом они обычно до срока выходят из строя, так как их производительность может резко сократиться из-за загрязнения. Качество топлива напрямую влияет на ресурс детали.
Основной причиной загрязнения считается неизбежное присутствие в бензине или дизтопливе тяжёлых частиц.
При этом накопление грязи преимущественно происходит сразу же после поездки, то есть как только водитель глушит двигатель. В этот момент форсунка сильно нагрета от мотора, при этом охлаждающая жидкость уже не поступает, так как двигатель не работает. Лёгкие частицы топлива, которые остались в корпусе, испаряются, а тяжёлые оседают.
Признаки неполадок
Автовладелец самостоятельно может диагностировать неисправности форсунок. Для этого нужно внимательно следить за любыми изменениями в работе двигателя. Так, о неполадке на любом инжекторном автомобиле свидетельствуют следующие признаки:
-
затруднение запуска мотора;
-
перебои на холостом ходу;
-
потеря мощности;
-
увеличение расхода горючего;
-
хлопки в выпускной системе и глушителе;
-
провалы в работе мотора при резком нажатии на газ.
При этом неполадки проще всего заметить в зимнее время: если форсунки сильно загрязнены или износились резиновые уплотнители, двигатель «на холодную» будет очень трудно запускаться.
Стенд и оборудование для проверки
Чаще всего, заметив вышеперечисленные признаки, автовладелец обращается в СТО для проверки работоспособности форсунок. Существуют специальные стенды, которые позволяют быстро найти неполадку в работе. Оборудование последнего поколения оснащается датчиками и модуляторами, которые обеспечивают высокую точность диагностики.

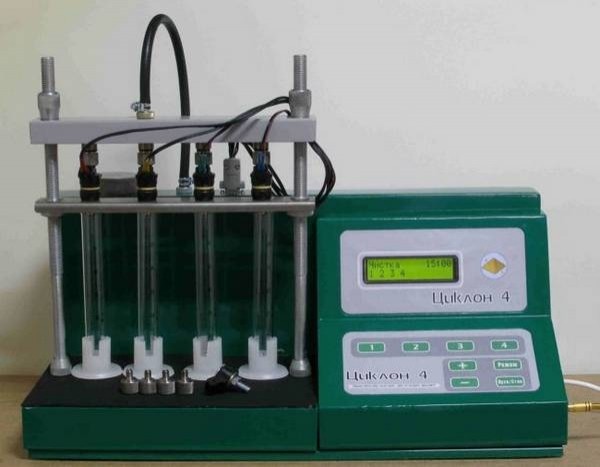

Оборудование позволяет быстро выявить все неполадки в работе форсунок
Стенд испытаний позволяет единомоментно проверить от одной до шести штук, при этом работа ведётся сразу по нескольким направлениям:
-
скорость подачи топлива;
-
измерение сопротивления катушки;
-
время срабатывания клапанов;
-
уточнение объёмов доз топлива для впрыска;
-
степень загрязнения иглы.

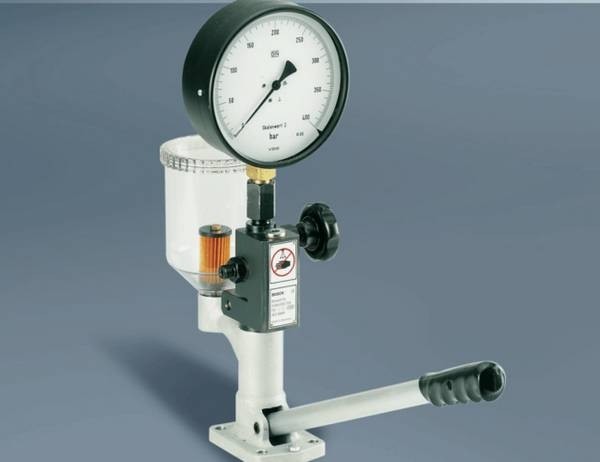

Для проверки обычно требуется их снять с двигателя. Не всегда владелец имеет время на выполнение этой процедуры, поэтому сервисные центры предлагают и альтернативные методы проверки. Например, сегодня в СТО используются приборы для испытаний непосредственно на двигателе. Компактные устройство быстро и точно выявляют КПД форсунки и сигнализирует о её неисправности.
Позволяет диагностировать неполадки в каждой форсунке по очереди
Почему форсунка может стучать
Иногда после замены или ремонта форсунки автовладелец может услышать стук. Почему она стучит, если только что было установлено новое изделие? Всё дело в перетяжке соединений. Необходимо надёжно фиксировать деталь гайкой, но не пережимать её. Резиновый уплотнитель быстро выходит из строя, поэтому корпус начинает громко стучать при езде.
Что делать, если течёт солярка
В некоторых случаях при длительной эксплуатации можно заметить, что одна или несколько форсунок начинают подтекать. То есть на выходе из ГБЦ образуются небольшие скопления топлива. На форумах автолюбителей очень часто задаётся вопрос, что же делать в таких случаях, при этом автовладельцы обычно поступают следующим образом:
протри насухо форсунку и гайку крепления топливной трубки,и место вкручивания форсунки в голову ДВС.обыкновенным мелом,покрываем(натираем) означенные места и детали.(если мел потемнел,протри снова и покрывай мелом снова пока он не будет оставаться белым) Прокручиваем стартером ДВС 2–5сек.Если завелся сразу глуши.смотри где течет.если из под гайки топливной трубки-только замена трубки или реставрация осмотр покажет.если потеет или течет корпус форсунки-то демонтаж оной и к топливщику(в предверии зимы не лишним будет если снимеш все форсунки и на диагностику)если потеет или течет между форсункой и головкой,просто сними форс-ку поменяй медное уплотнительное кольцо
Юрий Победа
https://www.offroadmaster.com/topic/39398-%D1%82%D0%B5%D1%87%D0%B5%D1%82-%D1%84%D0%BE%D1%80%D1%81%D1%83%D0%BD%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%B4%D0%B8%D0%B7%D0%B5%D0%BB%D0%B5-%D1%87%D1%82%D0%BE-%D0%BF%D1%80%D0%B8%D0%B4%D1%83%D0%BC%D0%B0%D1%82%D1%8C/
Не поступает горючее
В отсутствие бензина в моторе бывают виновны не только форсунки. Требуется проверить пропускную способность топливных магистралей. Если шланги не забиты и не текут, то проблема в работе бензонасоса.
Увеличился расход топлива
Самая частая неисправность, которой подвержены все виды этих деталей — это загрязнение выпускного канала, в связи с чем увеличивается потребление топлива. Необходимо промыть её (допускается использование специальных присадок в бензобак). Если такая мера не помогла (сильно засорены), придётся снимать их с мотора и прочищать отдельно каждую. Для этого используется аэрозольный баллончик для очистки двигателей и шприц, через который очищающая жидкость проникает внутрь.
Как отремонтировать форсунку
Автолюбители, которые привыкли самостоятельно обслуживать свои машины, могут подтвердить: отремонтировать деталь гораздо проще и выгоднее, чем покупать новый комплект изделий. При этом ремонт форсунок любого вида строится по одной и той же схеме, исполнение работ по которой доступно практически любому водителю.
Для работы потребуется заранее подготовить необходимые инструменты:
-
динамометрический ключ;
-
удлинитель;
-
головку для форсунок (обычно идёт в комплекте с автомобилем);
-
ключ на 17;
-
пинцет;
-
ёмкость под топливо, ветошь.
Ремонт возможен только при снятии самого изделия с двигателя. Однако перед этим, чтобы подстраховаться, рекомендуется сбросить давление в топливной системе. Для этого потребуется отключить провода от бензонасоса и запустить мотор. Двигатель выработает оставшееся в системе топливо и заглохнет. Таким образом можно стравить давление и не опасаться резких выбросов во время выкручивания.
Видеоинструкция: как разобрать форсунку
Порядок работы
После подготовки инструмента и понижения давления в топливной системе можно приступать к демонтажу форсунок и их ремонту:
С корпуса форсунок снять все шланги (возможно, выльется небольшое количество горючего, поэтому нужно заранее подставить под мотор ёмкость или проложить место работы тканью).
Открутить гайки с труб высокого давления.
После чего можно специальным ключом выкручивать сами форсунки (на некоторых марках автомобилей потребуется сначала демонтировать топливную рампу).
Как только форсунка была вынута из гнезда, нужно сразу же снять термоизоляционные шайбы.
После снятия шайб каждое посадочное гнездо нужно будет протереть и заткнуть чистой тканью, чтобы в мотор не могла попасть пыль и грязь извне.
Первым делом нужно очистить деталь от нагара и грязи — для этого отлично подойдёт ацетон и баллончик со сжатым воздухом. После чего можно приступать к замене распылителей. Для этого нужно зажать запчасть в тисках и разобрать её.
Распылитель откручивается достаточно легко, однако нужно быть осторожным, чтобы не деформировать корпус. На место старого распылителя прикручивается новый.
После чего можно установить регулировочную шайбу на форсунку по тому же методу: старая шайба выкручивается, новая устанавливается на её место.
Замену уплотнительных колец рекомендуется выполнять даже в тех случаях, когда резина не повреждена. Старые кольца снимаются пинцетом, на их место натягиваются новые.
После чего на все резиновые элементы детали наносится небольшое количество топлива.
Перед установкой нужно установить в гнездо новые термоизоляционные шайбы. Даже если старые не имеют деформаций и трещин, шайбы необходимо менять после каждого снятия.
Отремонтированная форсунка устанавливается на место и закручивается динамометрическим ключом. Это обеспечит надёжность фиксации и лёгкость при последующем демонтаже.
Видеоинструкция: пошаговый алгоритм выполнения ремонтных работ
После такого нехитрого ремонта производительность двигателя резко вырастет. Форсунка после замены основных элементов будет способна работать в штатном режиме ещё долгое время. Ремонт предпочтительнее для владельцев машин, так как на покупку комплектующих требуется потратить от 100 до 500 рублей (в зависимости от марки авто). Когда как новые форсунки стоят гораздо дороже.
Как долго адаптируется автомобиль после замены форсунок
Специалисты сервисных центров рекомендуют сразу же после замены форсунок «прописывать» в электронном блоке управления новые коды. Эта процедура требует специального оборудования и знаний. Если «прописать» коды новых форсунок, то период их адаптации не превысит 500–1000 километров пути.
Без кодирования форсунок автомобиль может гораздо дольше «привыкать» к новым элементам дозирования и впрыска топлива — обычно на протяжении 5 тысяч километров пробега. При этом нет гарантии, что без кодировки форсунки будут работать корректно.

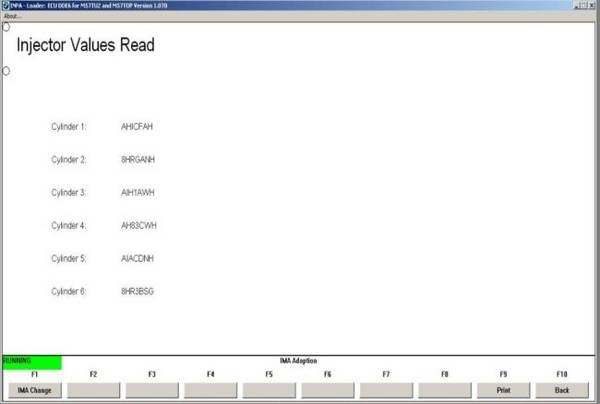

Специальная программа позволяет быстро скорректировать работу электронного блока управления форсунками
Применение форсунок в устройстве моторов значительно облегчает жизнь автовладельцев. Инжекторные двигатели экономичны, экологичны и долговечны. Однако необходимо тщательно следить за качеством заливаемого топлива, ведь от этого будет зависеть работоспособность всей системы впрыска.
