Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

Даже прожженные бойцы гаражных и интернетных дискуссионных баталий зачастую впадают в ступор при вопросах о стабилизаторе поперечной устойчивости. Так ли однозначна роль этого элемента в автомобиле? Насколько велик риск его поломки? Происходит ли какое-то эволюционное развитие или эта деталь «застыла в янтаре времени»?

Как работает и для чего нужен стабилизатор?

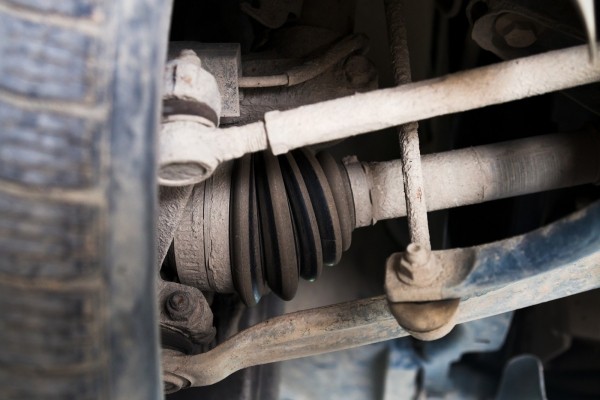

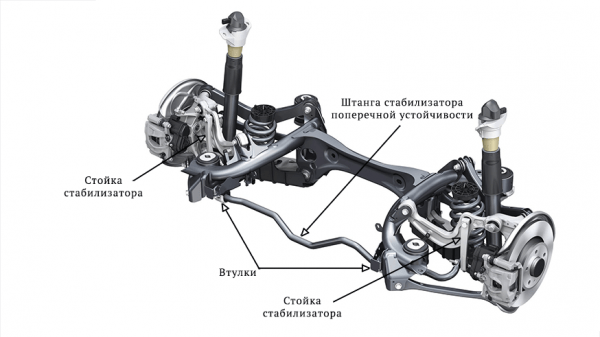

Первые автомобили, использующие стабилизатор поперечной устойчивости для уменьшения кренов кузова в повороте, появились еще в 20-х годах ХХ века. Стабилизатор (далее для простоты и краткости – СПУ) практически всегда, за редкими исключениями, представляет собой П-образную балку, отформованную из толстого стального прута или трубы, работающую по принципу скручиваемого торсиона (упругого элемента). На большинстве машин он имеется как минимум на передней оси, но нередко встречается и второй – на задней. СПУ «полужестко» связывает друг с другом правую и левую части подвески автомобиля, будучи своими концами прикрепленным (непосредственно или через промежуточные шарниры) к симметричным деталям – обычно к внешним корпусам амортизаторных стоек на подвеске типа MacPherson или к нижним рычагам у двухрычажек (и опять же у MacPherson). Несмотря на форму в виде огромной условной буквы «П», с точки зрения физики стабилизатор – простая пружина.

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

СПУ позволяет крайне простой реализацией с минимумом затрат уменьшить поперечную раскачку кузова и улучшить управляемость при маневрах, не делая пружины и амортизаторы избыточно жесткими на обычной гражданской машине, что лишило бы комфорта водителя и пассажиров при прямолинейном движении. Для езды по прямой стабилизатор не нужен, и в работе подвески в этом режиме он практически не участвует – оба конца его колеблются синхронно, вместе с колесами, и сила скручивания не действует. При маневрировании же торсион автоматически включается в работу и начинает скручиваться, увеличивая жесткость подвески с нагруженной стороны (внешней по отношению к центру радиуса поворота), одновременно прижимая к дорожному покрытию и тем самым частично выравнивая разгруженную сторону (внутреннюю).

Кстати, нельзя не упомянуть, что существует ряд машин, в которых СПУ играет более важную роль, нежели просто уменьшение кренов – там, где он выполняет одновременно роль и стабилизатора, и продольных растяжек для стоек Макферсон. Из отечественных моделей можно назвать, например, Москвич-2141 и ИЖ-2126, да и на иномарках это применялось – например, на старых Mazda 70-80-х годов и много где еще. С одной стороны, это решение выглядит более технологичным, но с другой, надежность от СПУ требуется двойная, ибо при изломе на ходу обычного стабилизатора в целом ничего катастрофического не происходит, а при изломе стабилизатора, выполняющего в том числе и роль растяжек, колесо резко уходит назад, заклинивая от трения в нише колесной арки…

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

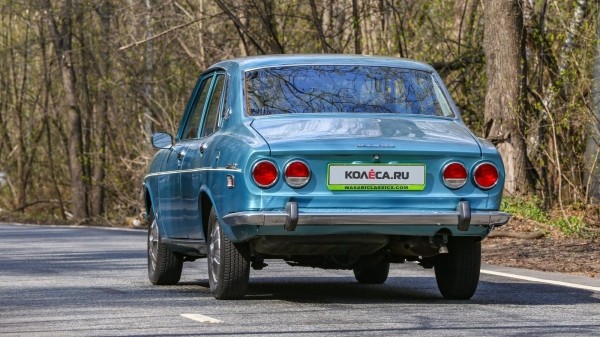

Mazda RX-2 1972 года

Убрать или удвоить?

Несмотря на важность и эффективность, стабилизатор поперечной устойчивости – деталь все же вспомогательная. И при ее отсутствии автомобиль не теряет возможности передвигаться и не становится фатально небезопасным – хотя, безусловно, в некоторых ситуациях контроль со стороны водителя снижается. И нельзя не отметить, что изредка встречаются примеры вполне себе штатного отсутствия этой детали – причем речь идет отнюдь не только о первой половине ХХ века, как можно подумать. Например, стабилизатора не имели, не особо страдая от его отсутствия, тысячи ранних Renault Logan в самых простых и бюджетных комплектациях – а это уже вполне себе середина 2000-х, на минуточку…

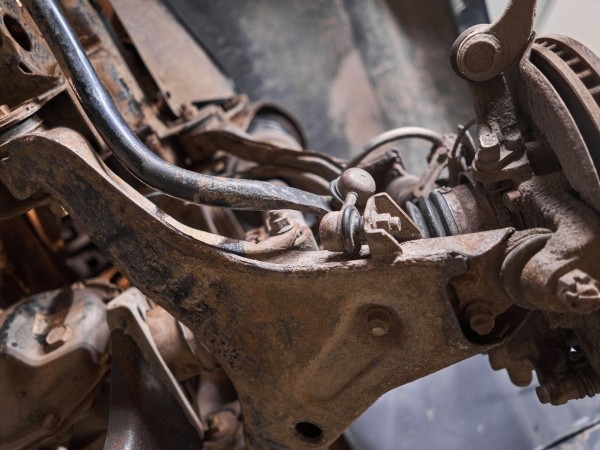

Типичный случай автомобиля без стабилизатора – машина в стадии ремонта и ожидания запчастей. Если СПУ полностью вышел из строя (почему и как это случается, мы расскажем ниже) и нуждается в замене на новый или «контрактный» (до чего ж я не люблю этот кривой термин по отношению к любому хламу с разборок), то автомобиль совершенно необязательно ставить на прикол в ожидании деталей. Для неспешной городской или даже загородной езды на разрешенных скоростях и без намеренных «шашек» и тому подобного отсутствие стабилизатора практически незаметно тому, кто сидит за рулем. Или, скажем, если что-то пошло не так при замене стоек-«косточек» – например, одна или обе стойки уже сняты, а купленные новые внезапно оказались не того типа: в этой ситуации можно не ставить обратно старые «линки», а спокойно поехать в магазин с нефункционирующим СПУ.

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

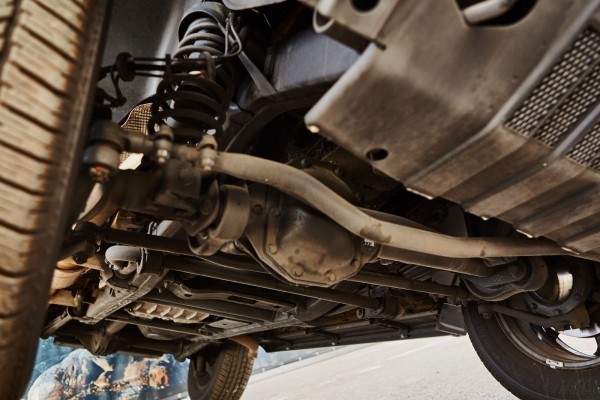

А бывают случаи, когда стабилизатор отключают (откручиванием одного из концов буквы «П») или даже снимают целиком намеренно при полной его исправности. Например, частенько этим грешат владельцы Нивы. Однако не стоит огульно обвинять их в «безграмотном колхозном вмешательстве в сертифицированную конструкцию» – если человек понимает, как работает стабилизатор, и четко видит разницу в реакциях автомобиля, то осознанный отказ от «стаба» не должен принести вреда. Делают это в первую очередь для увеличения независимых друг от друга вертикальных ходов подвески переднего моста на бездорожье – нередко именно упругость стабилизатора ухудшает контакт с поверхностью одного из колес. Попутным бонусом, который получают от такого «антитюнинга» владельцы Нивы, становится снижение вибраций и шума в салоне на мелких неровностях, которые стабилизатор, в силу своей сущности, помогает передавать на кузов у любого автомобиля. Ну а минусы – вполне предсказуемые: увеличение кренов в поворотах и эффект некоторого «запаздывания» реакции колес на руль. Правда, нельзя сказать, что эти минусы фатально меняют поведение автомобиля и делают его прямо-таки опасным. Да, меняют, но умеренно. И поскольку Нива и так далеко не шедевр управляемости, адекватный водитель способен компенсировать изменения в поведении автомобиля контролем скоростного режима и маневров.

Ну и другая крайность – усиление эффективности штатного стабилизатора. Специфическое мероприятие с целью получения некоторого улучшения управляемости вкупе с ярко выраженными «антипозвоночными» свойствами, которое проводят осознанно в основном на действительно спортивных снарядах, а не на повседневных городских тачках. Хотя и с сугубо городскими это проделывают, но тут уже об осознанности речь не идет – как правило, такой мышиной возней занимаются юные «стритрейсеры» на престарелой «классике» от ВАЗа, для которой даже серийно выпускаются комплекты установки второго родного стабилизатора поверх уже имеющегося. Такое решение позволяет быстро удвоить упругость торсиона, не применяя болгарку, сварку и лишние затраты. Правда, конечный смысл все равно остается туманным…

Почему скрипит стабилизатор?

Исправный стабилизатор при работе молчалив, но рано или поздно способен порождать два типа звуков – стуки и скрипы. Первые нас сейчас не интересуют, поскольку с ними все достаточно просто, и производятся они исключительно шаровыми шарнирами стоек стабилизатора – так называемыми «косточками» или «линками». А вот скрип (порой чрезвычайно громкий и противный) издает сам стабилизатор, проворачиваясь во втулках крепления к подрамнику или раме – они же именуются «подушками». И вот работа этих подушек нередко вызывает недопонимание у автовладельцев – в том числе и вполне рукастых, способных самостоятельно ремонтировать свой автомобиль. Да и сервисмены порой тупят…

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

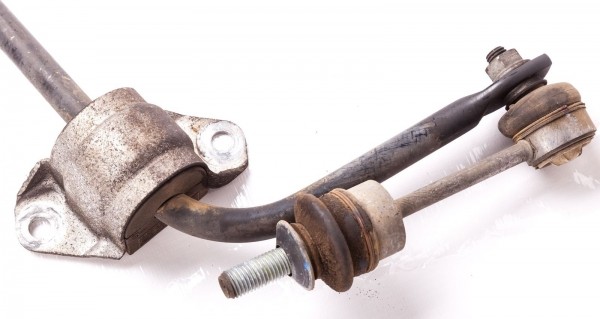

Главное, что надо знать – стержень штанги стабилизатора ни при каких обстоятельствах не должен скользить внутри подушки. Подушка – это не классический шарнир, это сайлентблок. То есть, поворот оси (в данном случае – штанги) в этом узле допускается лишь на незначительный угол и не за счет скольжения, а за счет упругого скручивания массива резины!

Это крайне важный тезис, который многими игнорируется: в Сети можно найти массу историй того, как люди всерьез смазывают (!) разными смазками эти узлы при замене подушек или при попытке устранить скрип без разборки, закладывают между штангой и подушкой, а также между подушкой и скобой консистентные смазки или пытаются внести туда жидкие смазки из аэрозольных баллонов или шприцов. Делать так категорически нельзя! Ну или если уж делать, то как минимум с полным пониманием того, что это – неправильно и производится с целью сугубо временно устранить скрип.

Когда смазка попадает в зону контакта подушки и штанги СПУ, сайлентблок исчезает, и на его месте возникает обычный шарнир, в котором сталь вращается в резине, издавая звуки и стремительно ее изнашивая. В щели от износа попадает песок и вода, и процесс ускоряется. Результат – временное прекращение скрипа (пока лужами не вымоет масло), износ втулки-подушки и быстро ускоряющийся износ штанги. Когда же этот узел работает правильно (именно в режиме сайлентблока), движение штанги происходит только за счет упругого скручивания резины – и оно совершенно бесшумно!

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

Повторимся еще раз. Причина скрипов – именно проворачивание штанги в подушке, чего быть ни при каких обстоятельствах не должно. А причин проворота может быть несколько:

  • Неудачный подбор (на конвейере или самим автовладельцем) подушки или невыдержанные ее размеры (брак) – отверстие слишком велико, а внешние габариты слишком малы, чтобы их качественно обжала скоба. Или слишком эластична (или наоборот, жестка) резина. Лечение – поиск оптимальных подушек.
  • Износ самой штанги в зоне установки подушек, когда ее диаметр уменьшается. Лечение (если не хочется менять СПУ целиком) – подбор нештатных подушек с меньшим диаметром отверстия и аналогичным внешним профилем. Или иным профилем – но тогда и с заменой крепежных скоб на соответствующие.
  • Отслоение краски на штанге стабилизатора в зоне втулок – в этой ситуации даже при неизношенной штанге и качественных втулках возникает проворот со скрипами. Лечение – снятие подушек, тщательная зачистка стержня штанги в зоне крепления и обратная сборка (желательно с новыми подушками).
  • Необдуманное использование деталей из полиуретана в качестве альтернативных подушек. Нередко полиуретан выбирается со столь высокой жесткостью, что он оказывается в принципе неспособен работать на нормальное скручивание в режиме сайлентблока, и сразу начинает действовать, как скользящий шарнир, со всеми вытекающими последствиями.

Расширение возможностей системы СПУ

 Понятно, что характеристики стабилизатора поперечной устойчивости классической торсионной конструкции – жесткие, фиксированные. Упругость штанги, ее форма и проистекающая из нее длина ходов заложены на заводе и, разумеется, являются компромиссными. Каноничный СПУ улучшает управляемость в поворотах умеренно, чтобы не породить дискомфорт при езде по прямой. Хотя на хорошем шоссе при высокой скорости ему бы хорошо быть пожестче типично стокового, а на ухабистой грунтовке неплохо и вовсе временно «исчезнуть»… Ввиду этого практически у всех крупнейших мировых автопроизводителей в разное время появились фирменные технологии стабилизаторов с переменными характеристиками, управляемыми при помощи механики, гидравлики или электрики.

Самая простая конструкция продвинутого СПУ – с электромеханическим отключением. Как, например, на Nissan Patrol/Safari с поколения Y61. На этих внедорожниках у стабилизатора (причем только на заднем мосту – передний такой системой не обладал) имелось два доступных водителю состояния – активировано и деактивировано. Одна из «косточек» стабилизатора была простой, как на большинстве машин, с шаровыми шарнирами. А вот вторая – особой телескопической конструкции и c блокирующим механизмом внутри: поперек стержня «линка» двигался штифт-фиксатор, входя в паз на стержне. Фиксатор приводился в движение тросиком, в защелкнутом состоянии стойка была жесткой, соединялась с рамой, и стабилизатор работал. Когда водитель перед бездорожьем размыкал механизм, стойка освобождалась от штифта, и ее телескопическая конструкция начинала двигаться свободно – стабилизатор переставал действовать, давая больше свободы подвеске. Управлялась система кнопкой из салона, которая подавала питание на блок с моторчиком, тянувшим и толкавшим тросик. Также имелся электронный модуль, получавший сигналы от датчика скорости – при превышении скорости движения 20 км/ч стабилизатор автоматически активировался вне зависимости от желания водителя. Среди плюсов решения нужно назвать относительную простоту (и даже возможность после небольшой доработки управляться просто потяжкой тросика вручную!), а среди минусов – склонность к стукам и изначально заложенный ряд неудачных решений: хрупкий редуктор привода троса и незащищенность от влаги его корпуса, прикрученного к раме. В итоге, когда конструкция выходила из строя, 9 из 10 автовладельцев меняли ее на обычную жесткую стойку стабилизатора…

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

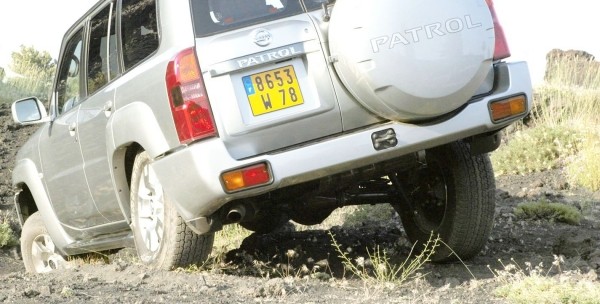

Nissan Patrol (Y61) 1997–н.в.

Система Nissan использовала для соединения СПУ с кузовом простую телескопическую стойку, у которой способность раздвигаться/задвигаться могла блокироваться механически. Дальнейшим развитием идеи стало понимание того, что телескопическую стойку можно сделать гидравлической, похожей на миниатюрный амортизатор. В этом случае регулированием давления жидкости можно не просто включать/отключать СПУ, но и управлять им в непрерывном режиме, отслеживая скорость, боковой снос и угол поворота руля. Такая система под названием Active Cornering Enhancement появилась, к примеру, на Land Rover Discovery второго поколения (с 1998 года). Устроена она была чрезвычайно сложно – на переднем и заднем стабилизаторах вместо одной из стоек монтировались мощные гидроцилиндры с подведенными к каждому двумя гидромагистралями высокого давления для движения штока вперед и назад – аналогичные тем, что управляют движением ковша или стрелы на бульдозерах и подъемных кранах. Насос, получающий вращение от двигателя, поддерживал постоянное высокое давление в системе, а клапанный коммутационный блок по сигналам от мощного электронного контроллера непрерывно (и очень быстро!) менял давление в гидроцилиндрах, обеспечивая автоматическое бесступенчатое изменение жесткости обоих поперечных стабилизаторов в зависимости от дорожных условий. Инжиниринг решения впечатлял, но все портила общая репутация LR в те годы – надежность системы ACE была невелика, а восстановление неисправной стоило сумасшедших денег.

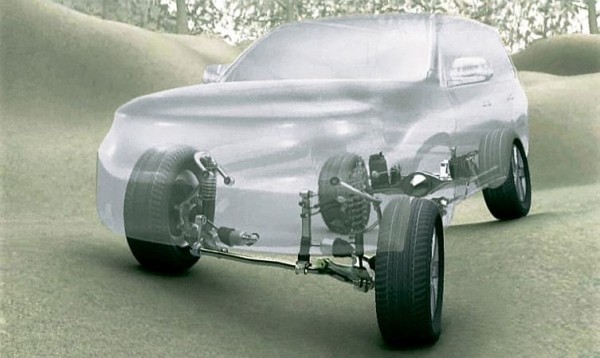

Комплекс Kinetic Dynamic Suspension System (KDSS) у Toyota, хорошо известный по семейству Land Cruiser, – это, если так можно выразиться, разумным образом упрощенная система ACE от Land Rover. В KDSS так же имеются два стабилизатора (спереди и сзади), и они также соединены с рамой через гидроцилиндры (по одному на стабилизатор), способные менять свою длину. Вот только из системы исключен гидронасос и гидробак под капотом, поскольку жидкость перемещается между передним и задним цилиндрами, как между сообщающимися сосудами, сама собой, без нагнетания давления извне. Передний и задний цилиндры соединены трубками через клапанный блок, позволяющий жидкости перетекать из одного резервуара в другой с различной интенсивностью. Когда клапана полностью открыты, штоки в гидроцилиндрах ходят свободно, и стабилизаторы не работают – это режим для бездорожья, максимально освобождающий артикуляцию подвески. Когда клапана полностью закрыты – режим наибольшей жесткости СПУ для быстрого движения по ровному шоссе. Ну а промежуточные адаптивные режимы позволяют отслеживать с помощью электроники множество факторов и активно управлять клапанами, меняя жесткость обоих стабилизаторов в широких пределах.

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

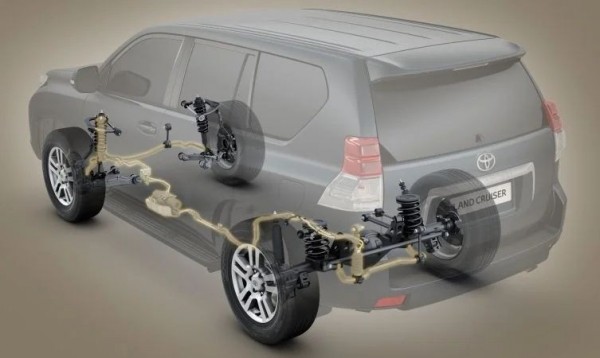

Toyota Kinetic Dynamic Suspension System (KDSS)​

Собственное и достаточно интересное решение применила Audi, полностью уйдя от гидравлики. По принципу действия ингольштадтская система eAWS чрезвычайно похожа на… шуруповерт! Стабилизатор поперечной устойчивости кроссоверов Audi имеет достаточно традиционную П-образную форму и абсолютно классическую кинематику работы, но при этом он разрезан на две Г-образные половины, соединенные между собой электродвигателем с планетарным редуктором – как у любого шуруповерта. Представьте, что одна половина разрезанной балки стабилизатора зажата в патрон этого условного «шуруповерта» без рукоятки, а вторая – прикреплена к его корпусу. Если подать питание на электродвигатель, Г-образные половины будут двигаться друг относительно друга точно так же, как двигаются в процессе работы «рога» простейшего целикового стабилизатора. Но в системе eAWS электродвигатель создает переменное усилие, отвечающее за упругость торсиона СПУ, и чем большую мощность подает на мотор электронный блок от специальной вспомогательной 48-вольтовой батареи, тем более эффективно стабилизатор компенсирует крены кузова. Подобное решение выглядит, будем откровенны, высшим пилотажем автоинжиниринга – очень напоминающим известный эволюционный эпизод, когда сложную, прецизионную и недешевую систему гидроусилителя руля повсеместно вытеснил электроусилитель, не нуждающийся в насосах, бачках, трубопроводах высокого давления, ответственных уплотнителях рулевого механизма и прочих особенностях комплекса ГУР! Единственная заочная претензия к концепции eAWS – слишком высокие требования к прочности и материалам редуктора и к выносливости электромотора, работающих под высокими нагрузками в компактном корпусе, что обуславливает заоблачную цену…

Вопросы к конвейеру

В нашей стране крупным производителем стабилизаторов поперечной устойчивости является компания KAC из Кинешмы. Завод делал СПУ еще для Москвичей и заднеприводных Жигулей, сегодня выпускает их для ВАЗа, УАЗа, Haval, PSA. А до санкций завод был самым крупным поставщиком концерна ZF/TRW в Европе и поставлял стабилизаторы на все автосборочные конвейеры на территории России.

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

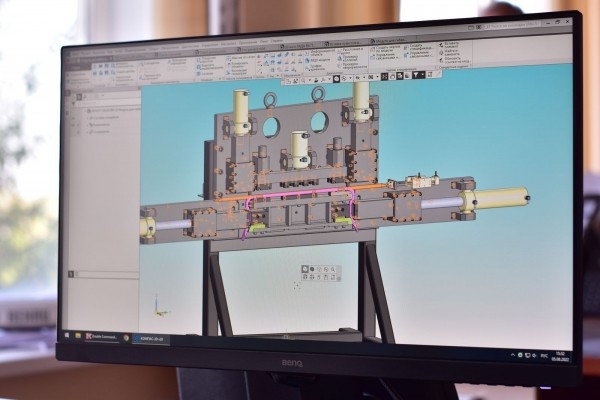

3D-моделирование гибочного модуля

«Колеса» пообщались с главным инженером завода Вячеславом Воркуновым.

К.: Штанга стабилизатора бывает из цельного стального прутка или из полой трубки – в чем разница? Можно ли считать одно решение устаревшим, а другое – более современным?

Вячеслав Воркунов: Большинство автомобилей до 2010 года имели штангу из цельного прутка, затем постепенно их вытеснили полые штанги – сперва на передней оси, а затем и на задней. В плане эффективности и долговечности разницы нет. Стабилизатор с любыми нужными характеристиками можно изготовить как из прутка, так из трубы. Считается что конструкция из трубы – это более современный вид стабилизатора, так как удельный вес самой штанги меньше аналогичного решения из прутка в среднем на 25-35%. В тренде повсеместного облегчения автомобилей ради снижения расхода топлива это актуально.

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

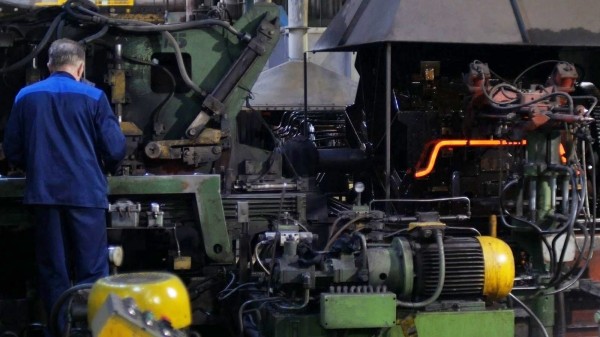

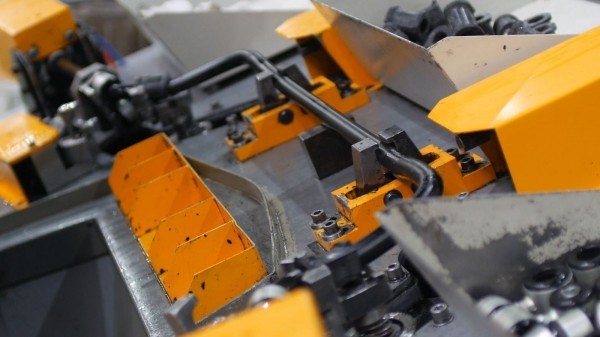

Операции гибки штанги, закалки и отпуска

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

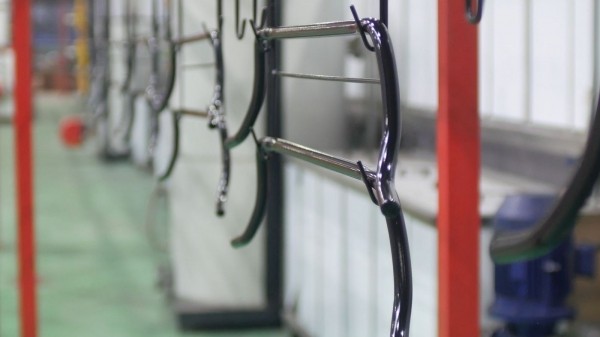

Автоматическая покрасочная линия

К.: Какова долговечность в километрах и/или годах СТП на среднестатистическом современном легковом автомобиле? Насколько реальны случаи излома штанги и можно их как-то прогнозировать? Имеет ли смысл в какой-то момент превентивно менять стабилизатор, не дожидаясь, пока он лопнет?

Вячеслав Воркунов: При проектировании автомобиля штанга стабилизатора формально рассчитывается на весь срок службы эксплуатации. Реальный срок службы стабилизатора зависит от активности езды: чем больше идет нагрузка на СПУ (больше крутых поворотов на высокой скорости, больше езды по грунтовкам и т.п.), тем меньше ресурс. По сути, поводом к превентивной замене может служить либо явная деформация (скручивание штанги с перекосом кузова), либо сильный износ стабилизатора в зоне втулки-«подушки», где со временем образуется выработка поверхности, которая является концентратором напряжений с риском последующего излома. Инцидентов со внезапным изломом СПУ – не так много, но из них 95% – «усталость» штанги, около 5% – ДТП, и менее 1% – так называемый «хрустальный излом», когда штанга попадает в резонанс или из-за быстрого изменения температурных условий, обычно при эксплуатации зимой и при начале движения. Например, интенсивный старт по гребенчатой грунтовке в сильный мороз. И даже предварительный прогрев двигателя до номинальной рабочей температуры тут бесполезен – просто нужно плавно начинать движение, а не гнать «с места в карьер».

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

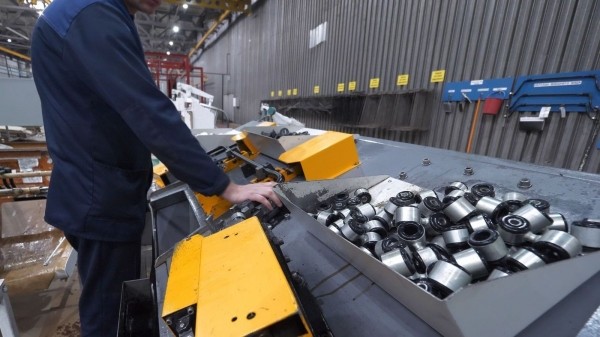

Сборочный стенд: сборка на штангу подушек и стоек стабилизатора​

К.: Понятно, что ваше предприятие не выпускает никаких сложных систем стабилизаторов с изменяемыми характеристиками. Но хотя бы в самих штангах появились какие-то новации за последние годы, кроме перехода с прутка на трубу?

Вячеслав Воркунов: Отмечу, к слову, что даже в самых сложных и продвинутых системах активного управления жесткостью стабилизатора поперечной устойчивости в «основании пирамиды» из гидравлики и электроники лежит все равно простая штанга-торсион, от которой никуда не деться. Эволюционные изменения ее затрагивают слабо даже у наипервейших лидеров среди автопроизводителей… У нас же фактически единственное, что появилось из нового в последние годы – это штанги стабилизатора с интегрированными втулками (подушками), в российском автопроме они были применены впервые на Lada Vesta. Привулканизированные к стержню штанги подушки предотвращают скрипы при скручивании стабилизатора на неровностях дороги;  увеличивается срок эксплуатации и самих подушек, и штанги в целом, так как между подушкой и штангой не попадает абразив и не «грызет» ее. Единственный минус такого решения – стоимость при замене.

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

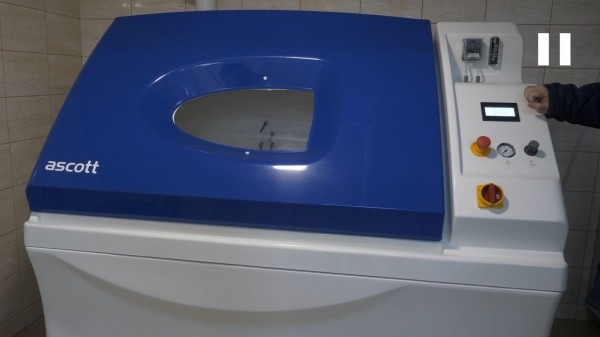

Камера соляного тумана, испытания на коррозионную стойкость

Стабилизатор поперечной устойчивости: как он устроен, как правильно работает и может ли сломаться

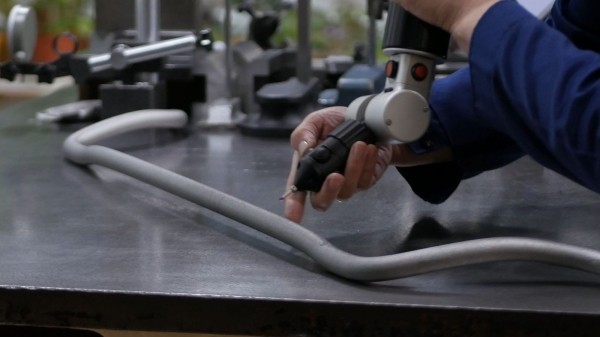

Проверка геометрии штанги на 6-позиционной руке в лаборатории завода
