Самодельные и промышленные горелки на отработанном масле

Вопрос, чем отапливать частный гараж или небольшой автосервис, возникает очень часто, вариантов здесь много, но далеко не все они экономически оправданы. Самый безопасный и простой метод отапливания помещения – использование в качестве источника тепла масляного радиатора, но он работает от электричества, и потребляет электроэнергии много.

• 1 Горелка на отработанном масле своими руками
• 2 Преимущества и недостатки горелки на отработанном масле
• 3 Промышленные горелки на отработанном масле
• 4 Ответы на часто задаваемые вопросы

Есть альтернативный вариант – горелка на отработанном масле, в этой статье мы рассмотрим, какие существуют промышленные изделия подобного рода, как изготовить горелку самостоятельно из подручных материалов.

Горелка на отработанном масле своими руками

Саму горелку можно сделать из подручных средств: уголков, штуцеров, медных трубок и пр., принцип устройства очень прост – необходимо смешать воздух с отработанным маслом в определенной пропорции и нагреть.

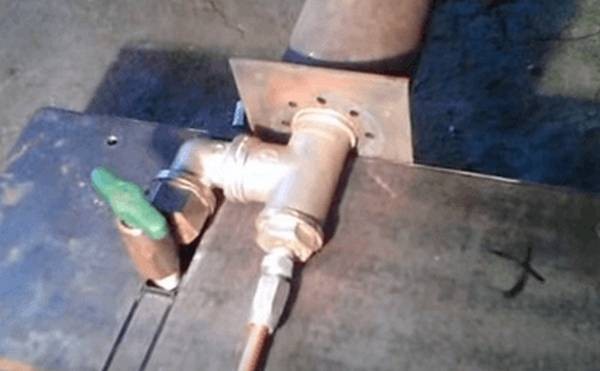

Как принципиально устроена горелка, показано на фото.

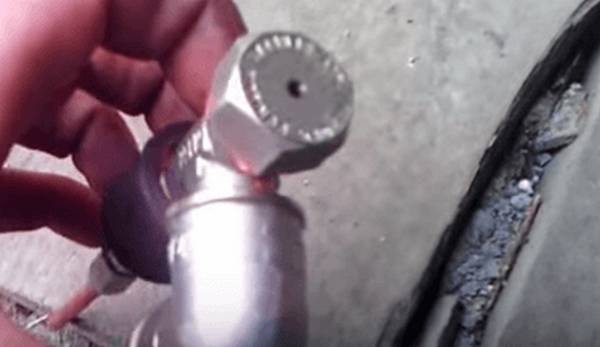

Через нижнюю трубку здесь подается масло, по верхнему каналу поступает воздух. В верхней трубке для подачи воздуха установлен жиклер с боковыми прорезями. Отверстие под масло в общей сложности получается диаметром 2 мм, для воздуха канал имеет сечение 0,8 мм. Расход масла в этой нехитрой системе зависит от подачи воздуха – чем больше воздушный поток, тем больше расходуется и отработки.

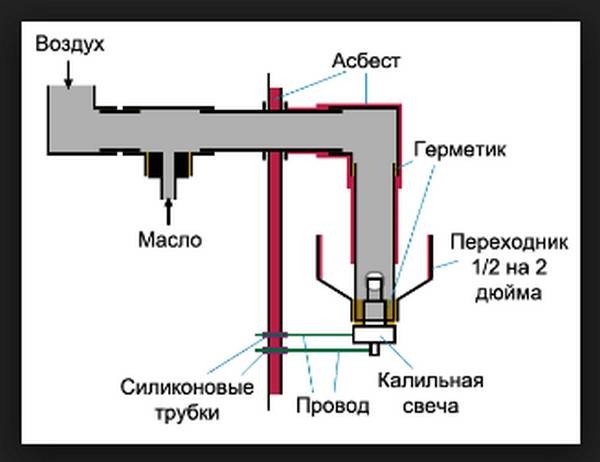

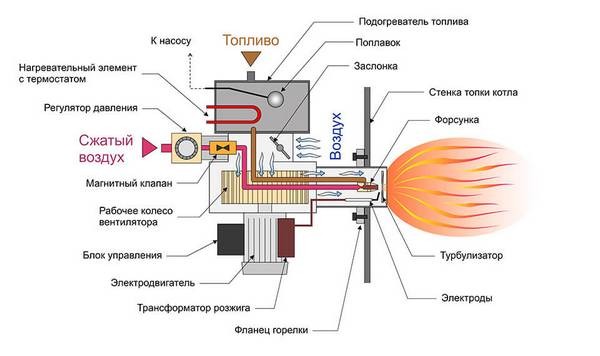

А на рисунке снизу показана приблизительная схема горелки.

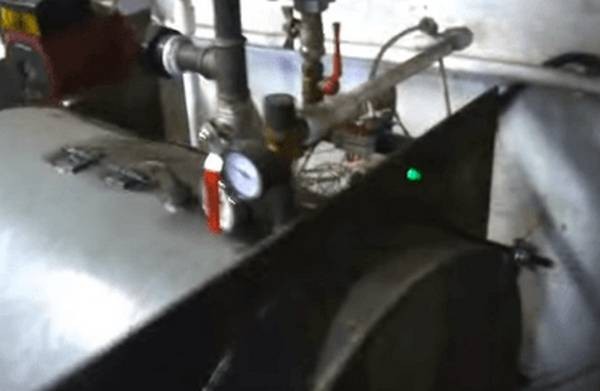

Вот пример самодельной установки:

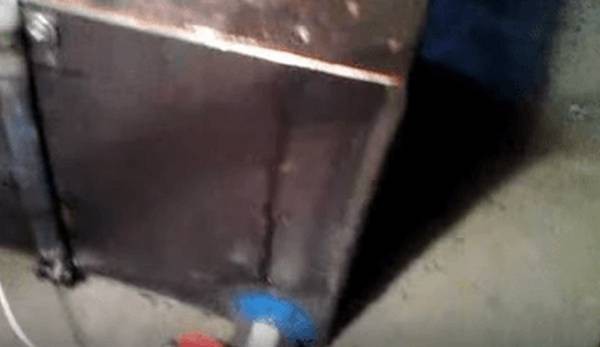

• сварен самодельный котел для отработки;
• сверху его установлена горелка, подача масла регулируется краном;

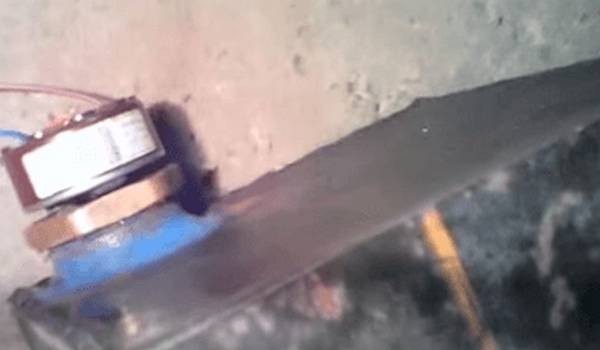

• сбоку внизу котла вмонтирован ТЭН, он необходим только для начального прогрева масла до температуры +60?C, в дальнейшем нагреватель отключается и больше не нужен. ТЭН расположен на таком уровне, чтобы он всегда был в масле и не сгорел (на 3 см ниже нижнего уровня) ;


• во время работы в тройнике масла находится около 50 граммов, прогревается отработка очень сильно, поэтому держать включенным ТЭН нет смысла;

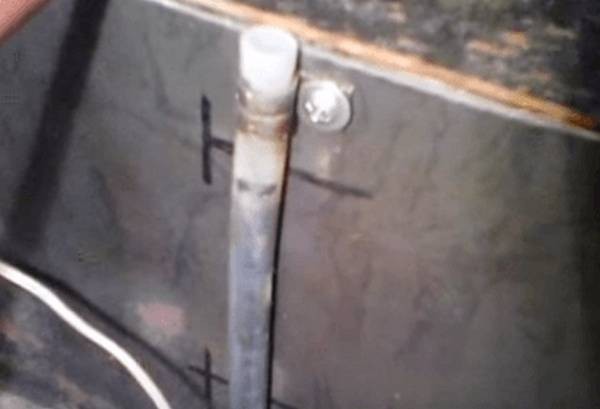

• сбоку емкости для контроля имеется полупрозрачная трубка, с помощью ее можно увидеть, сколько масла в данный момент находится в баке;


• на емкости линиями отмечен уровень, сверху – максимальный, снизу – минимальный;
• автоматическая подача масла в бак здесь осуществляется через кран, который установлен внизу бака сбоку;


• сама горелка прикреплена через металлическую проставку к корпусу бака, она сильно нагревается во время работы;

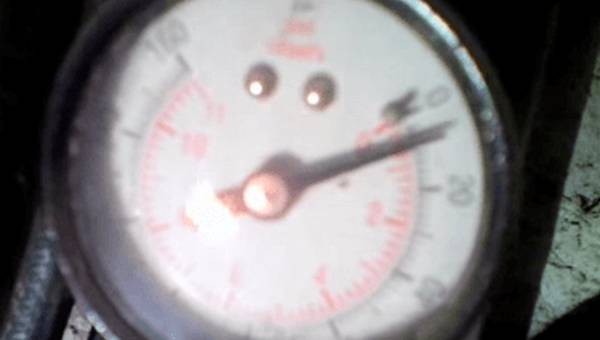

• система подключена к компрессору, чтобы запустить устройство, компрессор необходимо включить. Для запуска давление нужно небольшое, где-то 0,1-0,2 Атм;

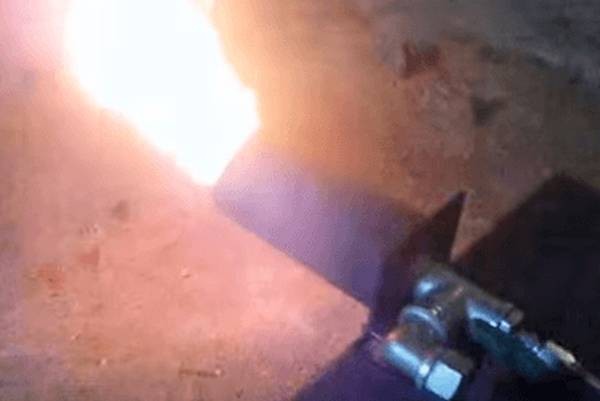

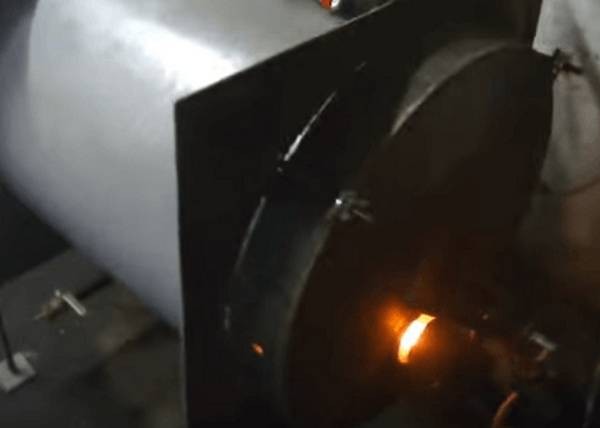

• далее необходимо открыть подачу масла и поджечь горелку;


• в такой схеме хватает рабочего давления воздуха в пределах 0,5-1 Атм, при этом масло расходуется весьма экономично.


Для отапливания небольшого помещения такой горелки вполне хватает, система экономично расходует воздух и отработку, поэтому компрессор здесь не обязательно устанавливать мощный. Для больших помещений, соответственно, установка должна быть мощнее, и отапливать лучше уже не воздух, а котел с жидкостным наполнителем, с разводкой труб.

Преимущества и недостатки горелки на отработанном масле

Самое главное преимущество горелки на отработанном масле (ГнОТ) – дешевизна используемого топлива, во многих случаях отработка, которая сливается с двигателей во время технического обслуживания, достается бесплатно. К тому же, в данном случае решается вопрос утилизации – отработку не приходится специально куда-то сдавать, так как она сгорает во время нагрева помещения.

Еще плюсы самодельной ГнОТ:

• сама система относительно безопасная, в любом случае, опасаться сильного возгорания здесь не приходится, как при использовании газа или бензинового топлива;
• в интернете есть множество готовых чертежей, выложены видео, даются полезные советы, и собрать установку можно самостоятельно, а в случае каких-либо затруднений спросить совета на форуме;
• для изготовления самоделки не потребуется деталей высокой сложности изготовления, сама конструкция достаточно простая.

Есть у горелки и свои минусы:

• при горении масла выделяется копоть, неприятный запах;
• отработка не должна быть слишком грязной, иначе грязью будет забиваться сопло.

Промышленные горелки на отработанном масле

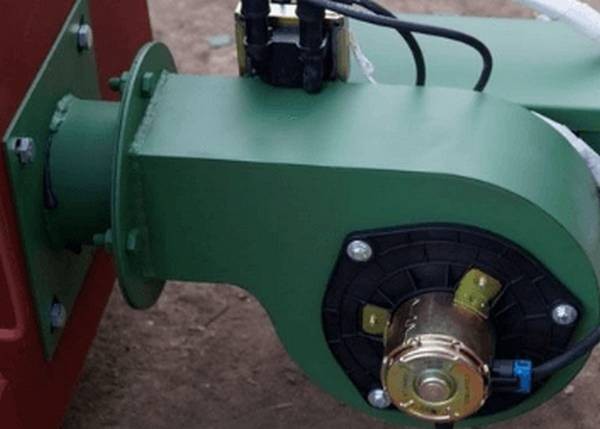

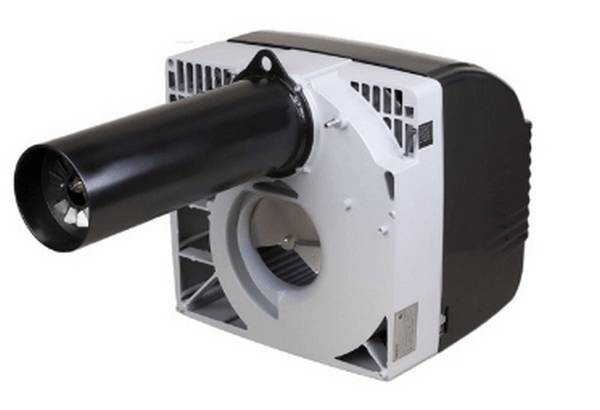

Промышленная горелка универсальная представляет собой укомплектованную систему, которая устанавливается в теплогенератор или котел, может работать с оборудованием различных производителей. На рынке имеется большой выбор продукции, горелки в зависимости от мощности способны обогревать как небольшие помещения, так и частные дома, даже целые предприятия. На рынке существуют отопительные приборы различных брендов, среди популярных товаров следует отметить продукцию:

• Euronord EcoLogic;
• Master;
• Kroll;
• Nortec;
• Caeq;
• «Гном»;
• «Русь».

Горелки «Гном» производятся с тепловой мощностью от 10 до 1100 кВт/ч, способны работать на многих видах жидкого топлива – на дизтопливе, любой отработке, животных жирах, растительном масле.

Купить горелку на отработанном масле можно по разной цене, стоимость зависит:

• от мощности установки;
• бренда;
• сложности изготовления;
• оснащенности.

Например, горелку «Гном» мощностью 10-50 кВт/ч можно купить в среднем по цене около 50-70 тысяч рублей, питается установка от 220 Вольт, потребляет немного электроэнергии и топлива.

Сама горелка помещение не обогревает, но она нагревает котел. В качестве отработки может применяться любое масло по вязкости SAE не выше 90, и если отработанное масло пользователю достается бесплатно, то такой вид отопления получается очень выгодным в экономическом плане.

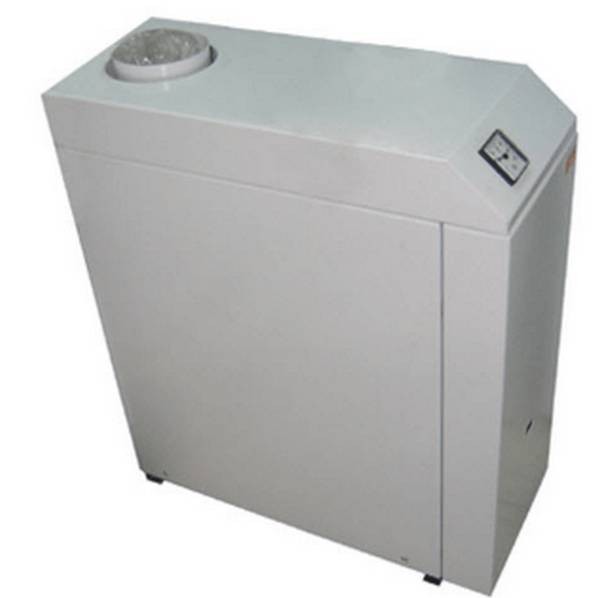

Автоматические котлы со встроенной горелкой могут стоить в районе 100-200 тыс. рублей, но в условиях небольшого предприятия покупка оправдывается, так как отапливать отработкой помещение в любом случае выгоднее, чем электричеством. Возьмем для примера котел мощностью 50-70 кВт с автоматическим поддержанием заданной температуры.

В такой системе предусматривается:

• плавная регулировка температурного режима;
• свой собственный источник сжатого воздуха (дополнительно компрессор не требуется);
• аварийное отключение устройства в случае погашения пламени;
• защита, исключающая перелив масла.

Чаша сгорания в котле находится внизу, поэтому чистить систему легко. Также в котле не требуется дополнительный подогрев, фильтрация отработки.

Ответы на часто задаваемые вопросы

Выгодно ли использовать горелку на отработанном масле в финансовом плане?

Даже если покупать отработку в автосервисах или автопредприятиях, один литр будет стоить примерно от 5 до 14 рублей. Если покупать отработанное масло оптом, возможно, оно получится еще дешевле. Например, 1 л дизтоплива по России в среднем стоит около 35 рулей, разница в цене очевидна.

Сколько тратится электричества при работе ГнОТ?

В среднем промышленная установка потребляет от 0,75 до 1.2 кВт электроэнергии за один час работы. Потребление электричества зависит от мощности обогревателя.

Предусмотрена ли система фильтрации в горелках на отработке?

Да, фильтрация есть, но чем чище масло, тем лучше оно горит, и при использовании очищенной отработки реже требуется профилактика системе.

Нужно ли перенастраивать горелку для работы на дизтопливе?

Да, настройка необходима, но она производится несложно, и занимает немного времени.
