Втягивающее реле стартера ВАЗ 2109 отвечает за ввод и вывод стартера из состояния зацепления с автомобильным двигателем. Этот маленький и несложный механизм имеет большое значение для нормальной работы ДВС.
Конструкция и принцип работы реле включения стартера ВАЗ 2109
Функционирование реле основывается на электромагнетизме: медный проводник наматывается на трубчатый сердечник устройства, а когда ток проходит через эту конструкцию, возникает магнитное поле. Под влиянием образовавшегося силового поля якорь, расположенный в трубке, втягивается внутрь.

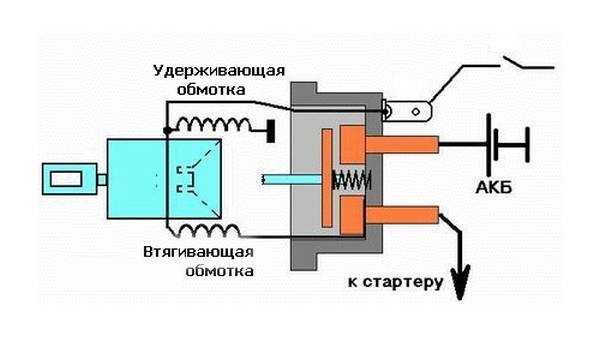

В конструкции описываемого устройства имеется две катушки.
Включение первой отмечается в тот момент, когда на реле подается напряжение, вторая начинает работать после того, как якорь заходит в сердечник.
Якорная обгонная муфта связана рычагом непосредственно с якорем. За счет этого реле, во-первых, контролирует процесс подачи на ДВС напряжения, во-вторых, дает возможность шестерне сцепиться с маховиком автомобильного двигателя.
Дополнительное реле стартера ВАЗ 2109 располагает несколькими контактными выводами. Два из них передают от аккумулятора авто ток, а один имеет статус управляющего (от него к замку зажигания транспортного средства тянется провод), который и контролирует работу всего устройства. Управляющий вывод является самым тонким, а силовые контакты внешне похожи на болты относительно большой толщины (они крепятся на текстолитовой крышке). Внутри реле контакты имеют прямоугольную либо круглую форму.
Как видите, конструкция реле достаточно проста, любой автолюбитель разберется в ней, потратив совсем немного времени. Задача данного узла машины – передавать на маховик стартера крутящего момента за счет выключения питания и разъединения провода после запуска мотора ТС.
По каким причинам реле стартера может выйти из строя?
Чаще всего поломка данного устройства вызывается подгоранием его контактов. Явления весьма распространенное, обусловленное тем, что через реле проходит ток с большой силой (от 80 до 300 А). Из-за этого может образоваться искровой промежуток, который и становится причиной подгорания контактов. Это в свою очередь приводит к малой проводимости электрической энергии.

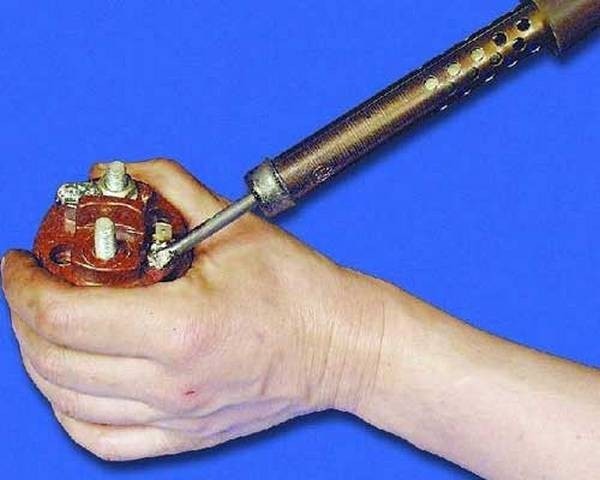

Также нередко на втягивающем реле отмечается обрыв обмотки. В тех случаях, когда такая беда случается в середине обмотки, водителю ничего не остается, как купить и установить новое устройство. А вот, когда обрыв возникает в зоне спайки обмотки и контакта, ситуацию можно исправить, заменив поврежденный участок.
Как отремонтировать втягивающее устройство?
Для выполнения ремонта автолюбителю нужно будет разобрать механизм, руководствуясь следующей схемой:
- сначала снимается гайка, удерживающая провод, соединяющий нижний контакт втягивающего устройства с обмоткой стартера;

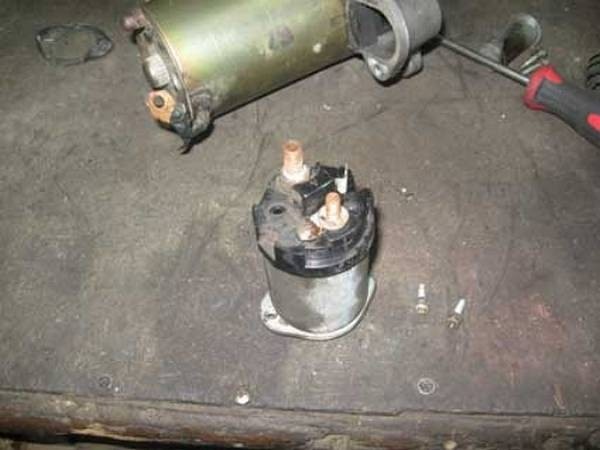

- затем от стартера отсоединяется корпус (сделать это несложно, используя обычную отвертку).
К корпусу реле прикручена задняя крышка. Ее требуется снять (выкрутить болт), чтобы иметь возможность зачистить контакты при помощи надфиля. Так решается проблема образования нагара.

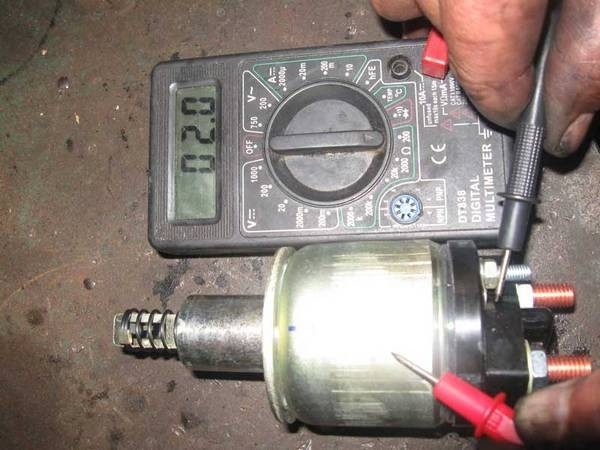

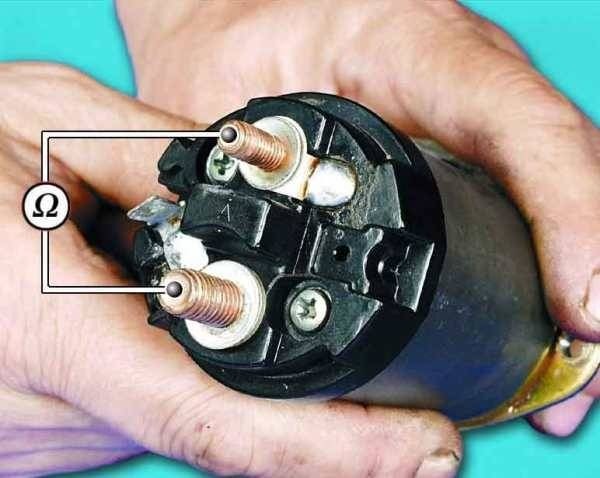

После разборки и ремонта механизма рекомендуется (как говорится, «попутно») осуществить его проверку на обрыв или замыкание. Для этого следует подключить между болтом, посылающим на стартер напряжение, и контактом управления (проверка обмотки) либо между корпусом и управляющим контактом (проверка катушки) омметр. Если неисправностей нет, прибор должен показать такие значения:
- 0,75 Ом для удерживающей катушки;
- примерно 0,55 Ом для втягивающей обмотки.
