Регулятор холостого хода ВАЗ 2114  все его особенности

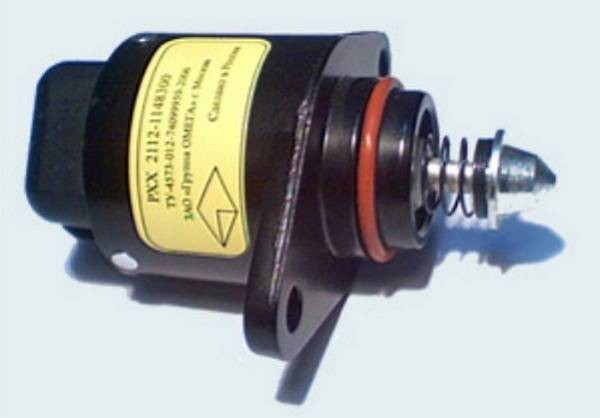

РХХ – регулятор холостого хода ВАЗ 2114, который также нередко называют датчиком, выполняет функции по регулированию в автоматическом режиме и стабилизации холостого хода.

  • 3 Симптомы неисправности РХХ
  • 4 Проверка работоспособности датчика

Общая информация о регуляторе

Описываемый датчик холостого хода представляет собой один из ключевых компонентов двигателя автомобиля, который обеспечивает вместе с другими устройствами бесперебойное и слаженное функционирование всего «организма» транспортного средства.

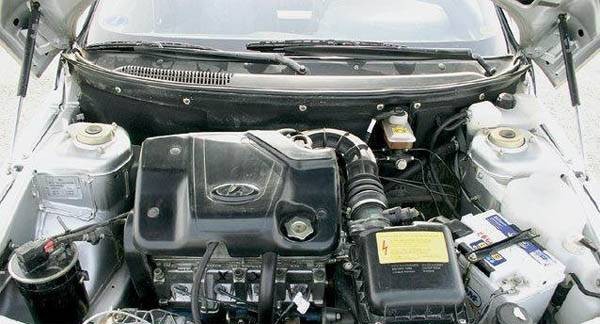

Располагается РХХ на дроссельном узле, а точнее – на его корпусе.

Найти интересующий нас элемент несложно, он находится около датчика, который управляет дроссельной заслонкой. Как правило, регулятор соединен с дроссельным механизмом небольшими винтами. В редких случаях встречается и вариант крепления датчика при помощи лака.

Регулятор холостого хода ВАЗ 2114 – принцип работы

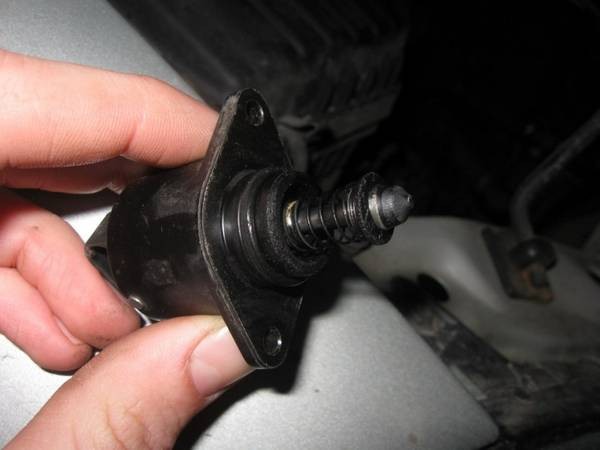

Находящийся на РХХ шток при включении водителем зажигания автомобиля выдвигается на всю свою длину, а затем упирается в калибровочное специальное отверстие, которое располагается в дроссельном патрубке. После того, как регулятор отметит определенное число шагов, он возвращает в начальное положение клапан.

Регулятор холостого хода ВАЗ 2114  все его особенности

Если двигатель машины прогрет, датчик на начало регулировки расположен на отметке примерно в 40 шагов. Объем воздуха при снижении либо повышении количества шагов постоянно меняется:

  • они уменьшаются, если шток втягивается;
  • они увеличиваются, когда шток вытягивается.

Показатель хода штока на ВАЗ 2114 равняется 250 шагам.

Регулятор холостого хода ВАЗ 2114  все его особенности

Заданный объем воздуха поступает в ДВС, что дает возможность качественно контролировать ХХ. Воздух, попадая в двигатель, изучается ДМРВ (датчиком расхода). А затем на основании этого анализа контроллер ДМРВ направляет через топливные форсунки требуемый объем топлива. Другой датчик, задача которого заключается в регулировке положения коленвала, отслеживает обороты мотора и контролирует функционирование РХХ.

Если двигатель холодный, за счет описываемого нами регулятора ХХ контроллер датчика коленвала имеет возможность увеличить обороты мотора. Благодаря этому режиму, транспортное средство без предварительного прогрева может начинать движение.

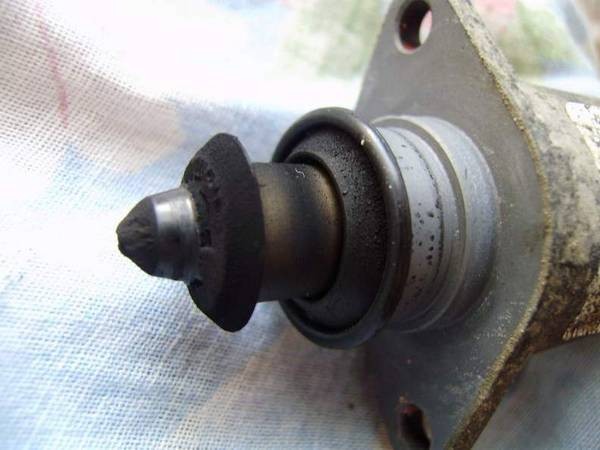

Симптомы неисправности РХХ

Бортовой компьютер автомобиля не может просигнализировать водителю о том, что регулятор холостого хода ВАЗ 2114 вышел из строя, так как он не снабжен устройством самостоятельной диагностики. Поэтому опытные автомобилисты обращают внимание на поведение своей машины, которое подсказывает им о неприятностях с РХХ.

Признаками неисправности регулятора являются следующие симптомы:

  • обороты ХХ «плавают»;
  • на холостом ходу и при снятии на коробке передачи двигатель может заглохнуть;
  • нет высоких оборотов при запуске мотора в холодном состоянии.

Регулятор холостого хода ВАЗ 2114  все его особенности

При наличии озвученных явлений необходимо осуществить анализ РХХ по схеме, приведенной далее.

Проверка работоспособности датчика

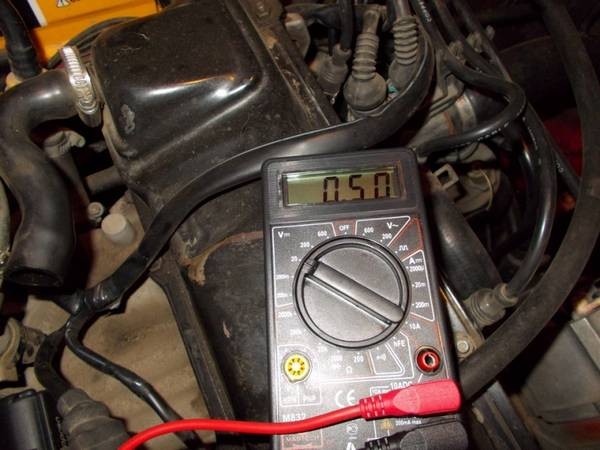

Чтобы проанализировать РХХ, его нужно отсоединить от колодки проводов, после чего убедиться в наличии на устройстве напряжения.

Операция выполняется стандартным вольтметром. Схема ее проведения такова:

  • зажигание отключается;
  • замеряется напряжение.

Регулятор холостого хода ВАЗ 2114  все его особенности

В тех случаях, когда напряжения нет, следует полностью проверить всю электроцепь и ЭБУ. Если напряжение находится в районе 12 В, виноват не датчик. Вероятнее всего АКБ потеряла заряд. После этого следует включить зажигание и подсоединить к регулятору колодку с питанием.

Регулятор холостого хода ВАЗ 2114  все его особенности

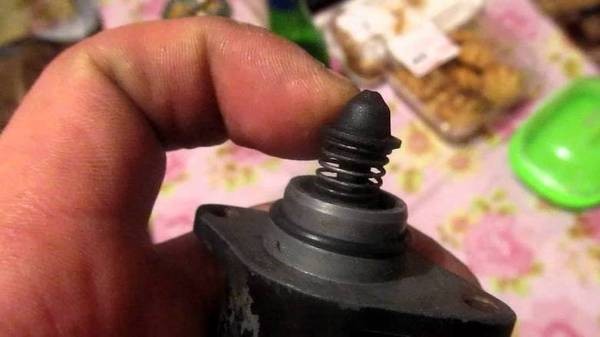

РХХ находится в неисправном состоянии, если при этом не происходит выдвижения его иглы. Убедившись в поломке регулятора, можно приступать к его замене.
