Легковые автомобили «классического семейства» выпускались в Тольятти с 1972 года. Замок зажигания, установленный в эти авто, был унаследован от седана Fiat, который явился прототипом «Копейки» ВАЗ-2101. Дальше приводятся схемы, а также распайка и фото замков зажигания, устанавливаемых в разные автомобили LADA: от «Классики» до семейства ВАЗ-2190. Отдельное внимание уделено замкам модели «2109», снятой с производства несколько лет назад. Все схемы без изменений заимствованы из справочников.
- 3 Ровно три коммутируемых контакта
- 4 Видео-пример на ВАЗ-2109
Немного теории
Замок зажигания должен коммутировать, то есть соединять между собой контакты, подводящие питание к разным электрическим цепям. Напряжение с аккумулятора подаётся на «30-й» контакт замка, а иногда используются две линии: «30/1» и «30/2». В каждой линии установлен предохранитель, рассчитанный на 30 Ампер, откуда и пошло устоявшееся название.

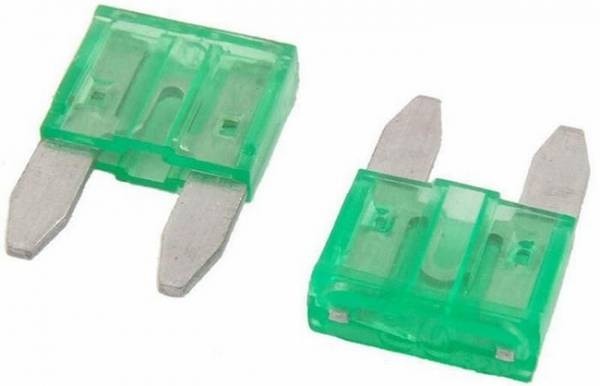

30-амперный предохранитель окрашен в зелёный цвет
При повороте ключа «30-е контакты» обычно подключаются к следующим:
С клеммы «50» питание идёт на втягивающее реле стартёра. «15-й» контакт, в свою очередь, питает главную цепь зажигания. А если есть дополнительная цепь, при работе стартёра она будет разомкнутой.
Ещё раз заметим: когда ключ установлен в положение «Старт», контакт «15/2» положительный потенциал не получает. Это верно для всех автомобилей любых моделей, в том числе для «Девятки» ВАЗ.
«Классика», а также «Девятое» семейство
Инженеры Fiat, разрабатывая замок зажигания для своей модели «124», использовали две подводящие линии («30» и «30/1»). Линия зажигания была единственной.
Подключение клемм замка ВАЗ-2101

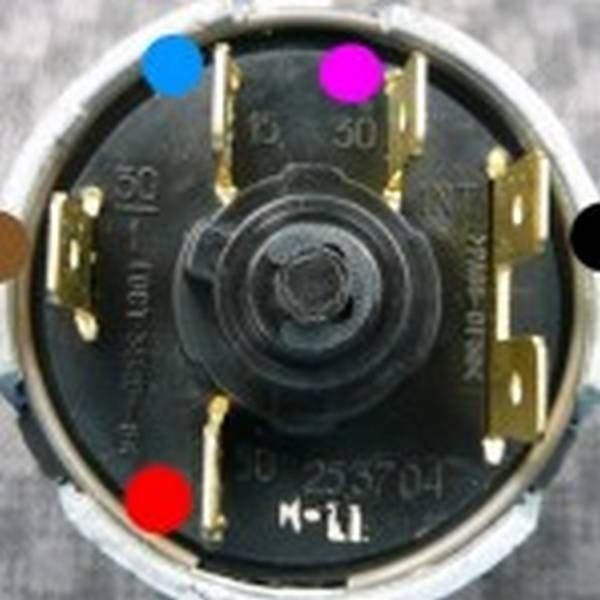

5 клемм на модуле замка

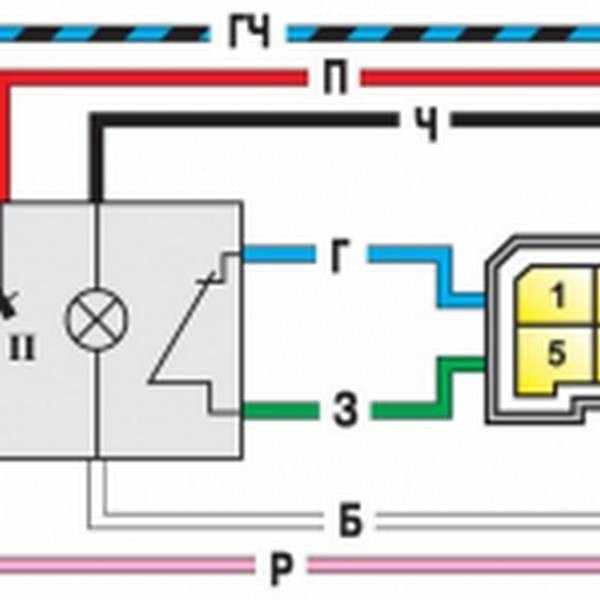

Подключение замка зажигания ВАЗ-2109 (цветовая маркировка)
Ещё одна цепь зажигания, содержащая контакт «15/2», добавилась при переходе к семейству «2109». Она, в свою очередь, коммутируется с помощью реле. В разных семействах отличается только схема, но не «поведение» автомашины при установке ключа напротив меток:
Чтобы заглушить двигатель, ключ переводят в положение «0». Свечи при этом теряют искру, мотор останавливается.
Модуль замка зажигания, если говорить о «классическом семействе», снабжён 5-ю клеммами (см. рис. 2). Начиная с семейства «2109» такое решение не используется. Из цилиндра замка выходят несколько проводов, соединённых с выносным разъёмом.
Распайку разъёма легко определить, пользуясь цветовой маркировкой (см. схему выше). Проводя любые монтажные работы, помните о следующем: необходимо заглушить двигатель, открыть капот и отключить одну из клемм АКБ. Обычно отключают «минусовую».
Ровно три коммутируемых контакта
Одна линия, по которой подводится ток, и только одна цепь зажигания – такое решение характерно для всех автомобилей ВАЗ, если говорить о семействах «2110», «2170» и более поздних. Даже в «Грантах», выпускаемых с 2012 года, добавочная цепь зажигания не появилась. В общем, с переходом к семейству «Десяток» среди «значимых» клемм замка остались три:
- Контакт «30»;
- Клемма «15» (может обозначаться как «15/1»);
- Клемма «50».
Схема замка зажигания выглядит тривиально, если говорить даже о «Ладе 2110».

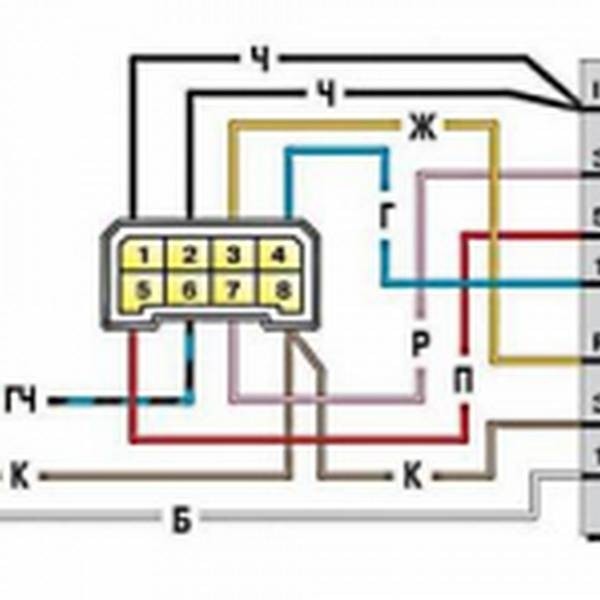

Десятка и её замок зажигания, схема

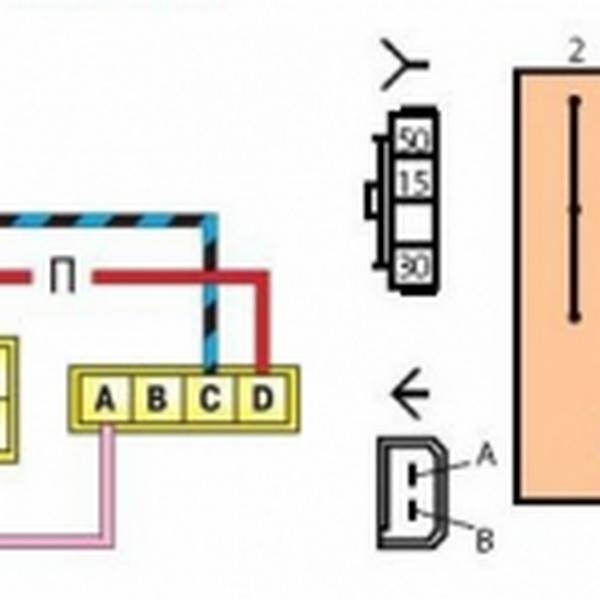

Схема и разъём замка зажигания современных моделей

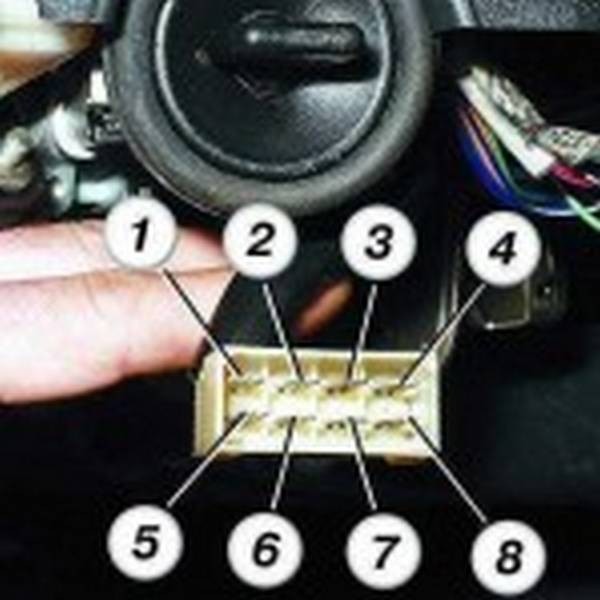

Разъём замка зажигания Десятки
На разъёме «Десятки» имеется 8 клемм. А в «Приоре», так же как в «Гранте» и «Калине» это число уменьшено до трёх (рис. 2).
Из 8-ми клемм, имеющихся в разъёме ВАЗ-2110, 7-я и 8-я просто дублируют друг друга. Ещё две подключены к кнопке, а ещё пара клемм соединена с лампой.
Разъём замка всех моделей ВАЗ, начиная от «2170», оснащён только тремя контактными клеммами. А добавочный разъём, который оснащён парой клемм, в этих авто подключен к иммобилайзеру.
С цилиндра замка «Десятки» исчезла метка «3». И до сих пор ВАЗ выпускает именно такие замки, где ключ можно установить в одно из следующих положений:
- «Выключено»;
- «Зажигание»;
- «Старт».
Наличие режима «Паркинг», как видите, здесь не предусмотрено.
