Компрессометр — как сделать своими руками

 Компрессия в цилиндрах двигателя является важнейшей характеристикой, по её величине можно сделать полноценные заключения о состоянии основных узлов и механизмов мотора.
Даже применение эндоскопа не скажет вам больше о степени изношенности, скажем, поршневых колец и стенок цилиндров – с его помощью вы сможете лишь увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте – нуждается ли двигатель в серьёзном ремонте.
Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками – прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла.
Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведём некоторые необходимые сведения о компрессии – они помогут сориентироваться в выборе материалов и оценке полученных в ходе измерений данных.

Минимум сведений о компрессии

Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр.
Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы.
Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер.
Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии.

Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора.
Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов.
Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах:
1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм.
Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются.
Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны.
При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

Компрессометр для дизельных двигателей своими руками

Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2; обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

Для чего нужен обратный клапан

Обратный клапан необходим для фиксации показаний компресометра, которые потом сбрасываются открытием клапана.

Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан.
Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

Как сделать компрессометр своими руками из свечи накала

Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления.
Можно решить задачу разными способами:

встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор; обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний; можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

Компрессометр своими руками для бензиновых двигателей

Сделать такой прибор проще, чем для дизеля – в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе – он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем.
Можно сделать своими руками компрессометр из свечи зажигания, используя последнюю в качестве адаптера. Достаточно лишь удалить керамический изолятор – просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи.
Можно поступить ещё проще – надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработав на наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника – удерживать шланг нужно будет рукой.
Такой упрощенный способ не годится для дизеля – очень большое давление, и рукой не прижать уплотнитель должным образом.

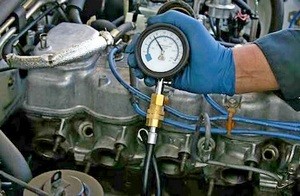

Как измерять компрессию

Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия. Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат.
Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 – 5-ти секунд.
В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п.

В заключение – не все неисправности всё же можно выявить при помощи компрессометра. Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси. К сожалению, такие системы очень требовательны к качеству топлива, и зачастую современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.
