Карбюратор солекс 21083: устройство, регулировка, настройка

Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.

• 1 Устройство карбюратора Солекс 21083
• 2 Карбюратор Солекс 21083: жиклеры, виды и подбор
• 3 Регулировка карбюратора Солекс 21083
• 4 Уровень топлива в карбюраторе Солекс 21083
• 5 Настройка карбюратора Солекс 21083
• 6 Снятие и установка Solex
• 7 Основные неисправности Solex 21083

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

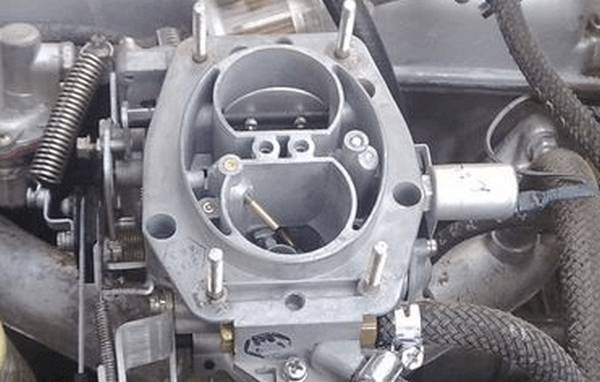

Устройство карбюратора Солекс 21083

Карбюраторы типа «Солекс» стали применяться на российских (советских) автомобилях с середины 80-х годов прошлого века, сначала они ставились на машину ВАЗ-2108. Первые карбюраторы предназначались для работы с двигателями 1100 и 1300 см?, и они имели маркировку ДААЗ-2108. Позднее была разработана модель Солекс 21083, и цифровой индекс означает, что устройство предназначено для установки на двигатели ВАЗ-21083 объемом 1,5 литра.

Карбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. Solex-21083 состоит из следующих основных частей:

• основного корпуса, в котором находятся диффузоры, главная дозирующая система (ГДС), система холостого хода, экономайзер и ускорительный насос;
• крышки с воздушной заслонкой, поплавками, электромагнитным клапаном, пусковым устройством холодного ДВС.

Карбюратор Солекс – двухкамерный, топливные жиклеры ГДС находятся посередине камер в самой глубине основного корпуса, сверху их устанавливаются воздушные жиклеры ГДС. В устройстве карбюратора Солекс 21083 предусмотрен блок подогрева топливовоздушной смеси, к которому подсоединяются шланги системы охлаждения. Дроссельные заслонки находятся внизу основного корпуса и открываются последовательно, открытие заслонки во второй камере обеспечивается за счет рычагов привода.

В крышке имеется два патрубка – один из них предназначен для подачи топлива в карбюратор, второй является обратным и служит для возврата излишком топлива в бензобак, также за счет «обратки» снижается давление в топливной системе.

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Самое правильное решение – не заниматься экспериментами, и устанавливать в карбюратор тот ремкоплект, который предназначен именно для этой марки карбюратора (например, для мотора 1,5 л следует ставить жиклеры, предназначенные для модели 21083).

Если динамика двигателя не устраивает, следует искать причины вялого разгона автомобиля, а их может быть достаточно много:

• слабая компрессия в цилиндрах;
• не отрегулировано зажигание;
• плохо работают свечи зажигания;
• пробивают высоковольтные провода.

Есть еще много разных причин, из-за которых теряется мощность двигателя. Мнения у автовладельцев насчет тюнинга карбюратора разные, но практика все же показывает, что лучше ставить на машину тот карбюратор, который рекомендован заводом-изготовителем.

Одно время на ГАЗ-31029 или 3110 в целях экономии топлива нередко хозяева этих машин ставили себе вазовские Solex, но такая установка в основном себя не оправдывала – если даже и получалось сэкономить бензин, то только при очень аккуратной езде и слабом разгоне. Так что в карбюраторе Солекс 21083 жиклеры подбирать следует те, которые рекомендованы заводом-изготовителем. Еще следует учесть, что для вазовского Solex сейчас продается много ремкомплектов от разных производителей, в том числе детали выпускает и Китай. В таких комплектах сечение жиклеров может не соответствовать заявленным параметрам, поэтому нужно стараться приобретать детали оригинального производства или хотя бы от проверенных фирм, хорошо зарекомендовавших себя на рынке.

Регулировка карбюратора Солекс 21083

В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:

• уровень бензина в поплавковой камере;
• количество минимальных холостых оборотов;

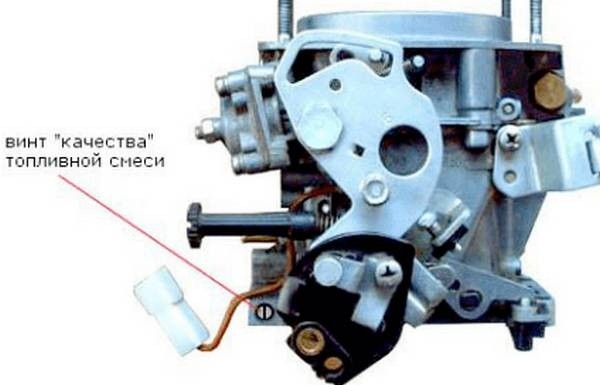

• качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:

• закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
• отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.


В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.

Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:

• засорился жиклер в электромагнитном клапане;
• засорился канал ХХ, который находится под «качественным» винтом;
• неисправен сам электромагнитный клапан (ЭК).

Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:

• на неработающем двигателе снимаем провод с клапана;
• выкручиваем ЭК;
• снимаем с него топливный жиклер, он сдергивается руками;
• включаем зажигание;
• соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.

Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.

Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.

Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.

Уровень топлива в карбюраторе Солекс 21083

Чтобы карбюратор работал бесперебойно, его необходимо настроить, в первую очередь следует выставить уровень в поплавковой камере. Для выполнения такой регулировки снимать весь карбюратор не требуется, достаточно снять только верхнюю крышку узла.

На автомобиле ВАЗ-2109 регулируем уровень топлива следующим образом:

• останавливаем двигатель, демонтируем корпус воздушного фильтра;
• отсоединяем провод электромагнитного клапана, освобождаем трос подсоса;
• раскручиваем хомуты и сдергиваем с карбюраторной крышки топливные шланги (основной и обратный);
• отвинчиваем пять винтов, которые крепят крышку;
• снимаем крышку и переворачиваем ее, держим ее горизонтально, смотрим, какой имеется зазор между поплавками и горизонтальной поверхностью самой крышки – он должен находиться в пределах 1,0-1,5 мм;
• регулировку нужного зазора производим путем подгибания пластины, держащей поплавки. При регулировке нужно добиться одинакового расположения поплавков над поверхностью крышки.


Согласно книжной инструкции, уровень топлива в карбюраторе Солекс 21083 замеряется с помощью штангенциркуля – определяется расстояние между верхней поверхностью основного корпуса и уровнем имеющегося в камере топлива, он должен составлять 24-26 мм. Замер следует производить сразу после снятия карбюраторной крышки, так как бензин быстро испаряется.

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива. Есть еще некоторые настройки, на которые также следует обратить внимание.

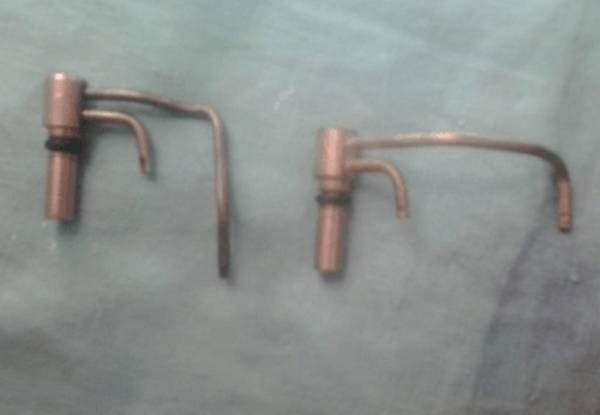

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным – от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35х40, 40х40, 45х40, 35х35). Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

• оба в первичную камеру;
• один распылитель – в первую камеру, другой – во вторую.


Еще часто при установке карбюратора многими автомобилистами допускается одна ошибка – неточно устанавливается трос подсоса, и поэтому на холодную двигатель 21083 запускается проблематично, особенно в морозную погоду. После закрепления троса подсоса перед установкой воздушного фильтра необходимо проверить, до конца ли с помощью троса закрывается воздушная заслонка. Если заслонка при вытянутом подсосе остается приоткрытой, необходимо закрепить оплетку тросика в другом положении.

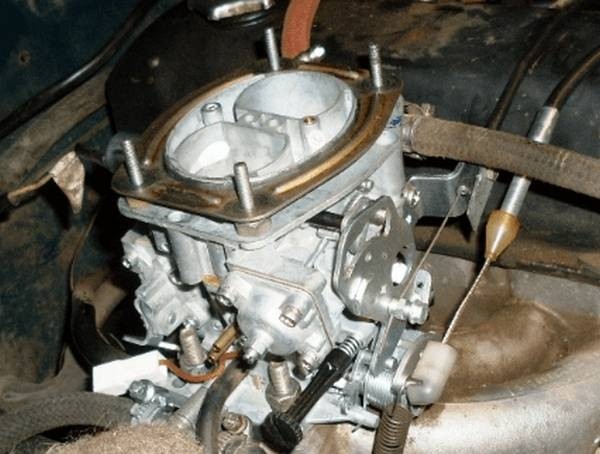

Снятие и установка Solex

Для того чтобы произвести ремонт или продувку (промывку) карбюратора, его необходимо снять. Снимается узел достаточно просто, это может сделать практически любой автомобилист самостоятельно. Снимаем устройство следующим образом:

• выключаем зажигание, в первую очередь производим съем корпуса воздушного фильтра;
• демонтируем с привода дроссельной заслонки возвратную пружину;
• отсоединяем трос газа;


• отворачиваем крепления тросика подсоса;
• откручиваем четыре гайки, на которых крепится сам корпус карбюратора;
• демонтируем узел.

Установка производится в обратной последовательности.

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

• засорение топливного жиклера ГДС;
• попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
• деформация нижней поверхности основного корпуса вследствие перегрева;
• выход из строя диафрагмы ускорительного насоса;
• дефект электромагнитного клапана;
• ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

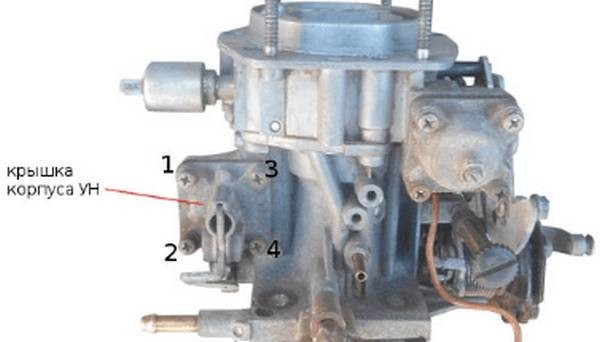

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.
