Марка Daewoo довольно популярна на наших дорогах, а значит, важно иметь представление об особенностях различных моделей таких авто. В этой статье рассмотрим принцип работы датчиков уровня топлива на Матиз, Ланос и Нексия, а также попробуем поменять их самостоятельно.
Устройство модуля
Датчиком уровня топлива (ДУТ) на Нексия и указанных моделях измеряется уровень горючего в баке автомобиля, и если объем ниже заданных значений, то в салоне на приборной панели загорается сигнальная лампа. Состоит ДУТ из погружного зонда и измерительной головки. Первый находится непосредственно в жидкости и определяет ее количество, а вторая часть обрабатывает сигнал. Результат передается к другим устройствам через интерфейсный кабель.
Стоит отметить, что баки имеют сложную конфигурацию. Кроме того, во время разгона уровень топлива в различных местах отличается, поэтому чтобы получить наиболее достоверные данные ДУТ крепят посередине резервуара. При этом зонд располагается строго вертикально, иначе велика вероятность ошибки. Фиксируются эти элементы посредством резьбового соединения. А герметичность обеспечивается специальными резиновыми прокладками.

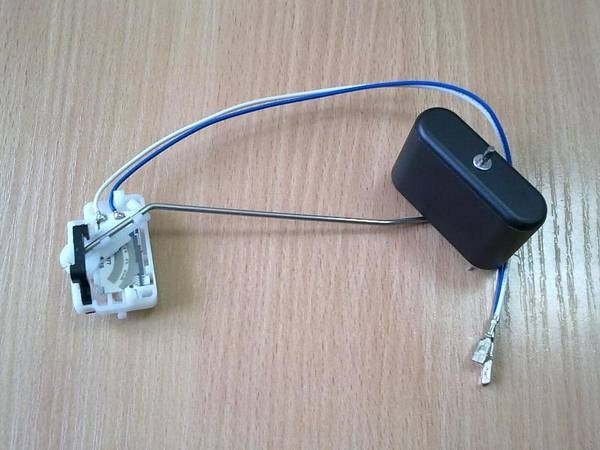

Существует два типа ДУТ – трубчатые и рычажные. Конструкция первого вида представляет собой цилиндр, внутри которого перемещается поплавок. На внутренней стороне стенок цилиндра проложены контакты сопротивления, а поплавок имеет контактные кольца. Во втором случае поплавок соединяется с потенциометром металлическим рычагом. На поверхности резистора расположены металлические полосы, а сам он имеет подвижный контакт, при перемещении поплавка меняется и сопротивление.
Принцип действия датчиков уровня топлива на Део Нексия, Матиз и Ланос одинаков, так как они относятся к одному типу – рычажному, но все же имеются некоторые отличия. Например, матизовские ДУТ отличаются от ланосовских изгибом штанги, да и резистор контрольной лампы у них более чувствительный.
Неисправности и ремонт
Если стрелка на приборной панели не реагирует на изменение количества топлива в баке или же выдает некорректные данные, то необходимо проверить исправность датчика уровня топлива Дэу Матиза и других обсуждаемых моделей. Возможно, просто окислились или перетерлись его контакты. Также иногда провода перегнивают, тогда надо заменить дефектный отрезок новым. Затем зачищаем все контакты и проверяем модуль, если он по-прежнему работает некорректно, то нужна его полная замена.
Еще причиной может послужить неисправность поплавка. При нарушении его целостности внутрь попадает жидкость, он становится более тяжелым и уже дает неправильные показания, исправить можно только заменой. Иногда после ремонта насоса либо демонтажа модуля гнется рычажок, но тут можно обойтись без кардинальных мер. Нужно просто выровнять погнутый элемент. Все эти несложные приемы ремонта датчика уровня топлива для Ланос, Матиз и Нексия справедливы одинаково.
Вы всегда можете протестировать модуль, если что-то в его работе вас смущает. Если у вас есть мультиметр, то операция проводится за считаные минуты. Замыкаем два крайних контакта в нижнем положении и измеряем сопротивление среднего контакта и «массы», при этом плавно перемещаем поплавок. Значения должны изменяться в пределах от 56 до 1200 Ом. В принципе, можно проверить модуль и без участия каких-либо измерительных приборов. Вытаскиваем деталь из бака и подключаем к бортовой сети. Повернув ключ в замке зажигания, изменяем пальцем положение погружной части, и если стрелка на приборной панели двигается так же, то все в порядке. Особое внимание следует уделить прибору в период, когда поплавок находится в крайних положениях, так как в это время отклонения в работе наиболее явны.
Как произвести замену?

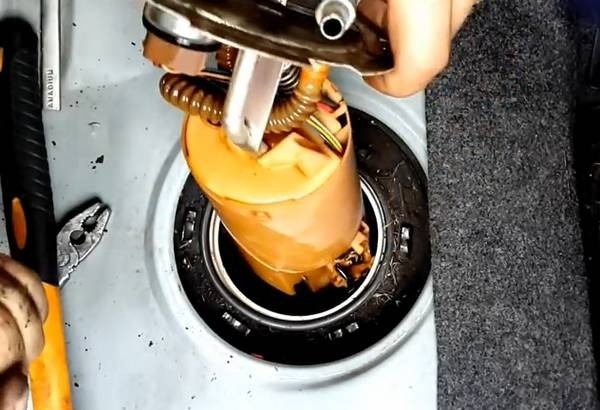

Осталось обсудить крайние меры, а именно, замену датчика уровня топлива в Матиз и близких ему моделях. Сразу отметим, что на указанную марку проблематично найти оригинальный прибор, поэтому его можно заменить на ДУТ от Дэу Ланос. Модуль топливного насоса располагается под задним сиденьем, его необходимо достать и положить на чистую ветошь. Аккуратно вынимаем резистор. А чтобы демонтировать поплавок, следует снять площадку, она крепится посредством пластиковых фиксаторов, которые довольно хрупкие, поэтому действовать нужно предельно осторожно.

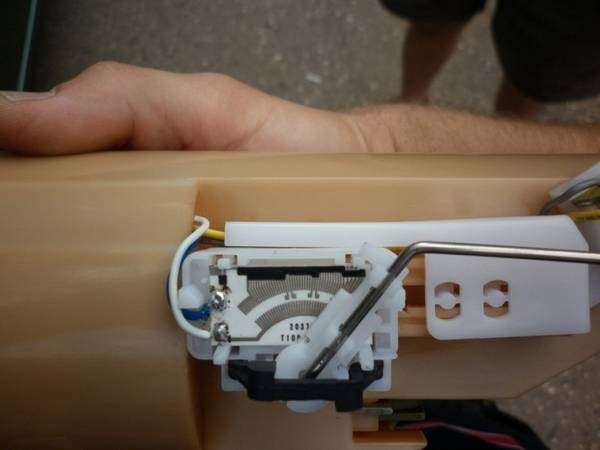

Заменив поплавок, устанавливаем плату в корпусе. Затем, на датчике уровня топлива от Ланоса вынимаем резистор и меняем его на матизовский. Крепятся они посредством двух контактов. После чего устанавливаем площадку на штатное место. В завершение нужно подсоединить ДУТ к топливному насосу и установить всю конструкцию на место. Подключив все провода, заводим авто и проверяем работоспособность нового модуля. Замена датчиков уровня топлива на Ланос осуществляется аналогично, правда, в этом случае найти оригинальные запчасти намного проще, поэтому следует отдавать предпочтение им.

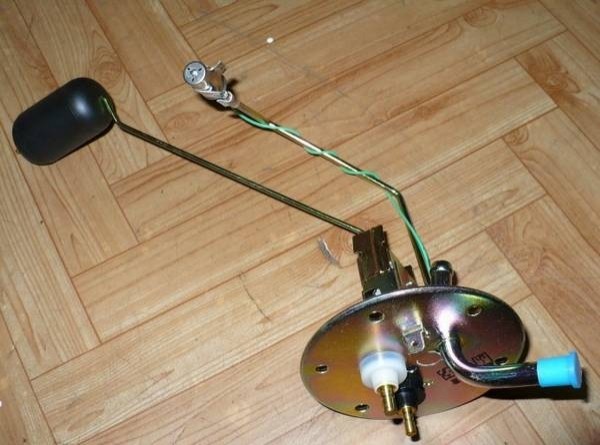

На Daewoo Nexia этот элемент расположен снизу бензобака и чтобы до него добраться, желательно опустошить емкость. Поэтому катаемся, пока не загорится сигнальная лампа, остатки же топлива лучше слить. При этом будьте аккуратны и приготовьте тару побольше, ведь прибор может врать. Далее поднимаем домкратом правую сторону авто, залезаем под него и снимаем все контакты датчика. Сам ДУТ держится на 5 болтах, раскручиваем их. Затем вытаскиваем его на несколько сантиметров, полностью же демонтировать его можно после того, как разъедините шланг со штуцером. Обязательно следите, чтобы эта мелочь не упала в бак, рекомендуется даже закрепить ее крюком из проволоки. Теперь заменяем деталь на новую и устанавливаем все в обратном порядке.
