Замена цепи ГРМ и натяжителя

Цепь газораспределительного механизма (ГРМ) в автомобиле отвечает за нормальную работу двигателя. Для водителей-новичков данная деталь — не самая популярная, и мало кто из них знает о том, где именно она располагается. Собственно, о ней узнают только после её поломки. Поменять цепь самостоятельно можно, главное — знать, как именно делается замена.

• 5 Как понять, что деталь растянулась и работает неправильно
• 6 Выбор цепи механизма: какие бывают комплекты
• 7 Как заменить запчасть

Зачем менять цепь ГРМ

Цепь ГРМ функционирует при условии работы двигателя автомобиля. Со временем она подвергается износу и выходит из строя. Как вариант — отлетает один из зубцов цепи, из-за чего она начнёт проскальзывать. Так как механизм располагается таким образом, что в жёсткой сцепке объединяет другие движущиеся детали, то одного проскальзывания будет достаточно для поломки всей системы. Разрыв цепи газораспределительного механизма во многих машинах становится причиной дефектов клапанов двигателя, которые придётся поменять. На дизельных моторах может сломаться распределительный вал, и в итоге нужно заменять не только саму цепь ГРМ, но и распредвал, клапана и прокладку блока цилиндров.

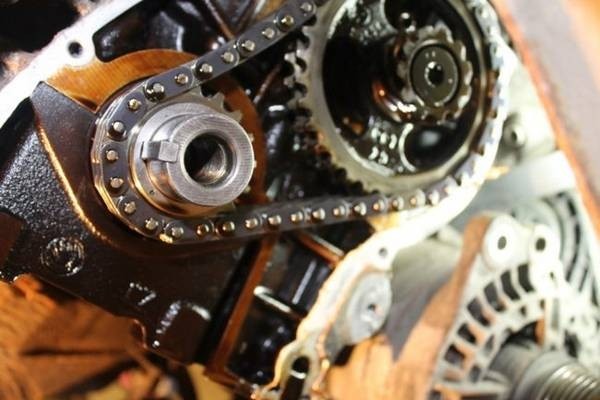

Исправная цепь механизма

Процесс смены цепи ГРМ на некоторых моделях машин длится аж до 5 часов. Обычно меняют не только саму цепь, но и натяжные механизмы. Экономить на деталях не стоит: низкокачественная цепь может порваться очень быстро. В обязательном порядке меняется цепь ГРМ на купленном с рук автомобиле, даже если предыдущий владелец уверяет, что она новая.

Как определить износ системы и когда нужна замена

Во время работы цепь ГРМ находится в изогнутом положении и постоянно нагревается. Эксплуатация в таких условиях вызывает растягивание и провисание. Это сказывается и на прочности. Постепенно цепь начинает провисать из-за износа шарнирных соединений звеньев, как следствие — она начинает перескакивать на один-два зубца. Причиной неисправностей и обрыва является амортизационный износ.

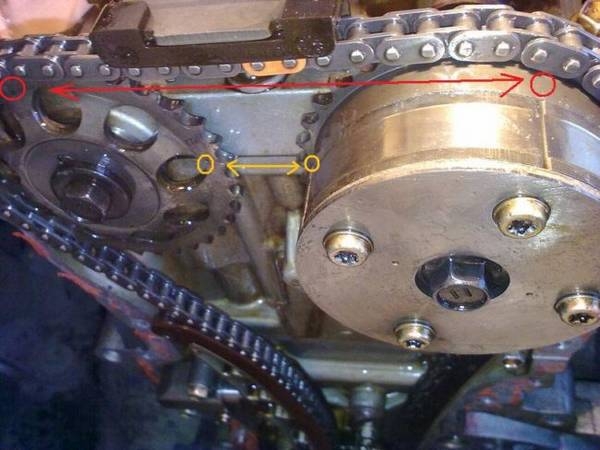

Провисание цепи ГРМ в результате износа

Визуально выявить износ цепи или по издаваемому ей звуку фактически нереально. Помимо этого провести такой осмотр невооружённым глазом также нельзя. Поэтому при замене детали учитывают только её ресурс. Эксплуатационный срок зависит от силового агрегата транспортного средства, условий эксплуатации и пробега.

Завод-изготовитель даёт рекомендации по смене ГРМ для каждого силового агрегата. Однако на практике реальные сроки эксплуатации цепи могут значительно отличаться и варьируются в зависимости от условий использования авто. Завод-изготовитель даёт свои рекомендации на основе проводимых на полигоне тестов, а каждодневная езда в городском режиме разрушает деталь гораздо быстрее. Помимо этого изменяться сроки замены могут и в зависимости от климатических условий, что характерно для России.

Последствия поломки механизма газораспределения для двигателя

Обрыв цепи или дефекты роликов приводят к потере связи между коленчатым и распределительным валами. Размещённые в ГБЦ клапана останавливаются и замирают в позиции, в которой были на момент обрыва цепи. Поршни при этом функционируют без остановок. Поскольку поршни и клапана работают синхронно, в результате остановки клапанов поршни сталкиваются с ними. В итоге обе детали полностью разрушаются. В зависимости от конструкции двигателя данная проблема решается либо заменой системы клапанов и прочих деталей поршневой группой, либо установкой нового мотора.

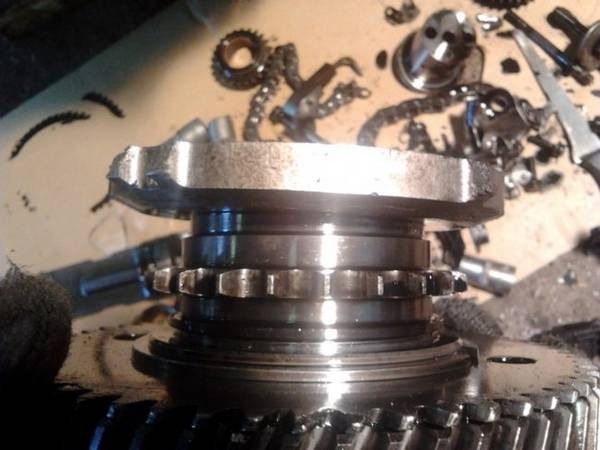

Последствия разрыва цепи привода ГРМ

Регламент и периодичность работ

Цепь ГРМ, как и любая другая деталь автомобиля, имеет свой рабочий ресурс. На его продолжительность влияют эксплуатационные условия, модель и марка машины и тип мотора. В среднем срок использования цепи составляет 60 тысяч километров пробега или два года, однако слишком затягивать со сменой детали не стоит. Ждать, пока она не износится до такой степени, что начнёт разваливаться, тоже не нужно. Многие современные модели транспортных средств имеют интегрированные датчики, оповещающие водителя о сроках замены данной детали.

У цепи ГРМ также имеется свой ресурс эксплуатации. Спустя 100 тысяч километром пробега она вытягивается и провисает. Причина этому — износ шарнирных соединений и возрастание расстояния между ними. В итоге, несмотря на нормальную компрессию, настроенные клапана и исправные системы зажигания и питания, силовой агрегат с перебоями функционирует на холостом ходу. Цепь перескакивает на один-два зубца. Это может спровоцировать либо просто остановку силового агрегата, либо замятие клапанов и капитальный ремонт мотора.

Как понять, что деталь растянулась и работает неправильно

Сперва проверяется правильность выставленного зажигания. Если оно выставлено неправильно и каждый раз после его перенастройки вновь сбивается, то это является главным симптомом растянутой цепи.

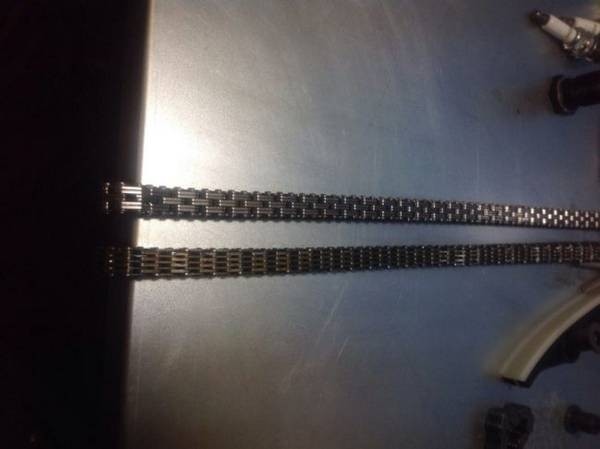

Растянутая цепь ГРМ по сравнению с новой

Выбор цепи механизма: какие бывают комплекты

Существует два основных типа цепей ГРМ. Обычно при приобретении новой цепи в автомагазинах интересуются, на какое количество звеньев она нужна.

Первый вид представляет собой цепь на 114 звеньев, устанавливаемую на моторы с рабочим объёмом 1,2 или 1,3 литра. Подобными цепями оснащаются отечественные автомобили.

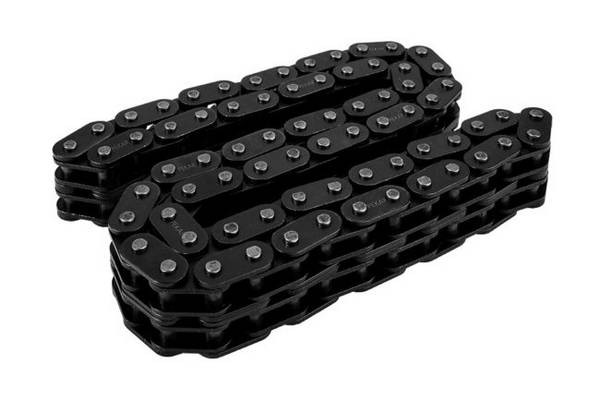

Цепь ГРМ на 114 звеньев

Второй тип — цепь со 116 звеньями. Устанавливают её на моторы объёмом 1,5, 1,6 и 1,7 литра. Такие детали используют на отечественных и иностранных марках машин.

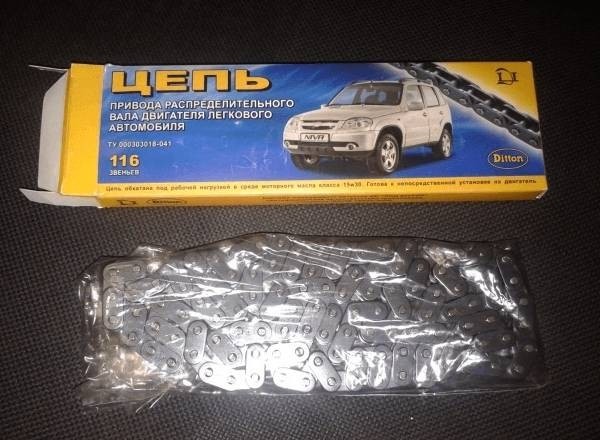

Цепь ГРМ на 116 звеньев

Как заменить запчасть

Для смены испорченной цепи ГРМ нужно запастись следующими инструментами (на примере Тойоты Авенсис):

• ключ для регулировки натяжения;
• ключ на 15;
• натяжной ключ;
• большая отвёртка или «фомка»;
• инструмент для извлечения стопорных колец.

Как снять

Кожух ГРМ, крепящийся двумя болтами, снимается в первую очередь. После выкручиваются болты, крепящие картерную защиту. Выкручиваются они ключами № 13 и 17. Для получения полного доступа к приводу ГРМ снимается защита двигателя — так его легче осматривать.

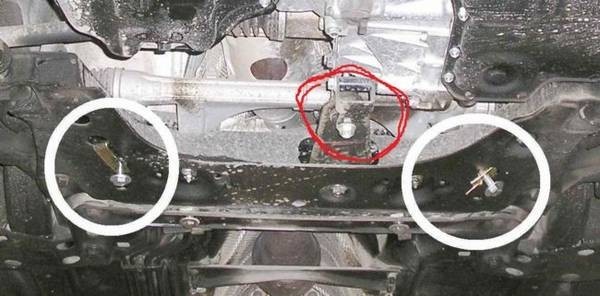

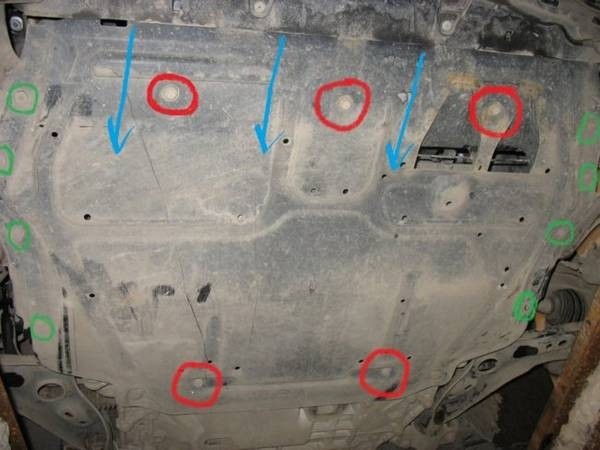

Расположение болтов защиты картера и направление её снятия

После этого выкручиваются крепёжные болты компрессора и с него снимается ремень.

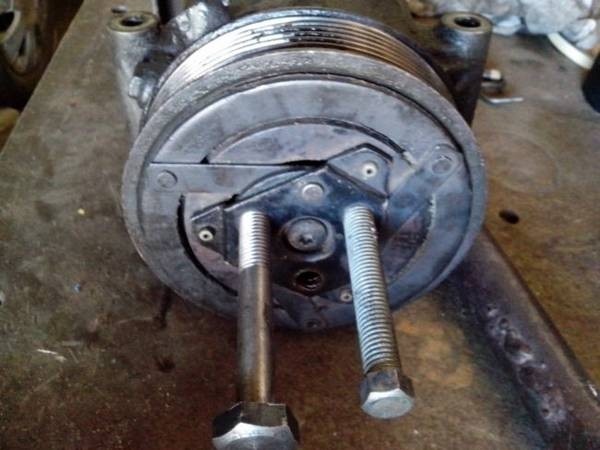

Выкрученные болты компрессора автомобиля

Контакты обесточиваются за счёт снятия клемм, расположенных на аккумуляторе. Желательно убрать их в резиновый чехол, дабы гарантировать безопасность на время ремонта. После снимается бак жидкости ГУР и патрубки системы охлаждения.

Компрессор фиксируется в исходном положении. Чтобы правильно установить новую цепь ГРМ, необходимо обратить внимание на специальные метки.

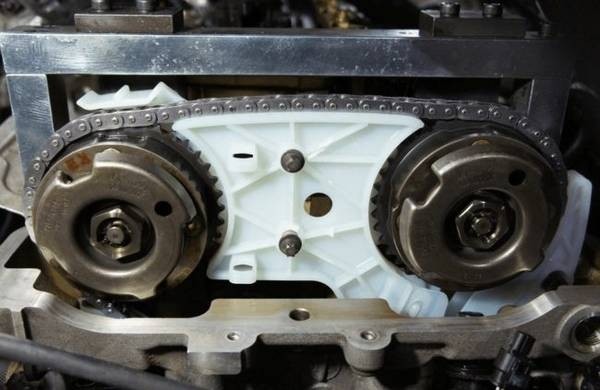

Расположение меток цепи механизма

Выкручиваются болты, крепящие генератор, и снимается клемма. Одновременно с ней снимается расположенная справа фишка. Желательно извлечь и сам генератор — это делается только выкручиванием нижнего болта. Это позволит беспрепятственно добраться до цепи ГРМ.

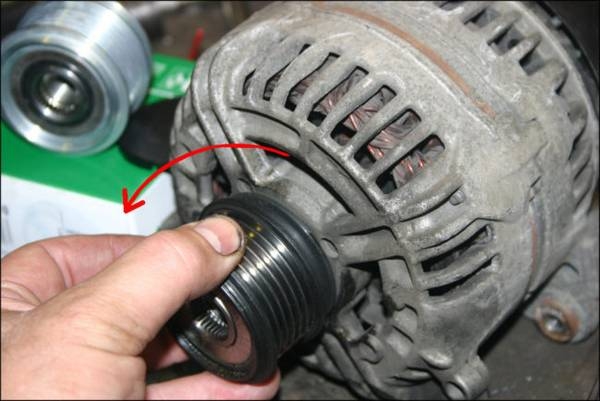

Направление поворота генератора автомобиля для его снятия

Ключом №10 выкручиваются болты, снимается шкив помпы.

Снятие защиты цепи ГРМ — один из самых важных этапов. Болты, находящиеся сверху, снизу и в центре, снимаются в порядке их месторасположения.

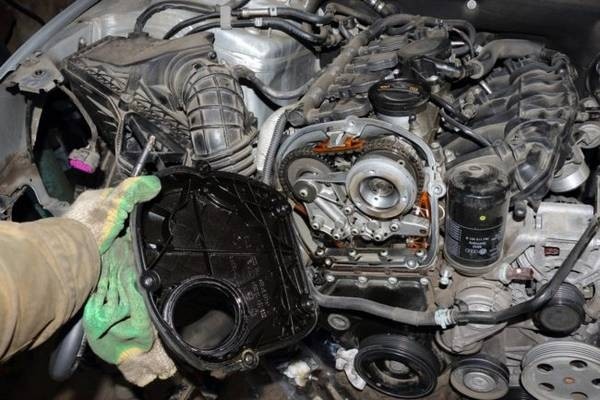

Снятие крышки механизма газораспределения

Как надеть без проблем

После извлечения старой цепи ГРМ необходимо установить новую. Они могут отличаться внешне — всё зависит от изготовителя.

Прежде чем менять цепь, желательно зафиксировать маховик — так он не будет двигаться во время установки новой детали. Для этого снимается стартер, а вместо него крепится специальное устройство, фиксирующее маховик в одном положении. Профессионалы не прибегают к такой процедуре — просто откручивают болты внизу стартера.

При регулировке муфты трансмиссию фиксируют на нейтральной скорости. Саму муфту проворачивают на 11 оборотов по часовой стрелке. Затем на место заглушки вставляется болт, закрепляющий коленвал. При этом отмечается положение маховика — по метке будет регулироваться цепь.

Сам коленвал крепится при помощи двух болтов, шкив удерживается в одном положении специальным ключом.

Расположение опоры двигателя и болты, крепящие её

Опора двигателя снимается после поднятия автомобиля домкратом и выкручивания 4 болтов, после чего извлекается держатель опоры.

Если есть необходимость, то болт коленвала меняется на новый.

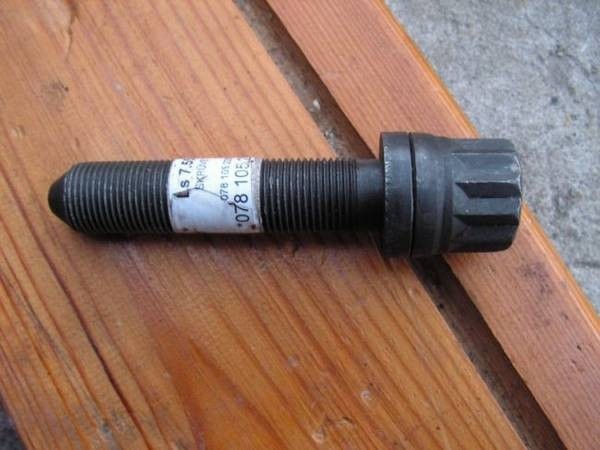

Новый болт коленчатого вала

Новые цепь ГРМ и ролики устанавливают только после снятия крышки зубчатого шкива. Затем устанавливают чеку, которая позволит быстро и легко вытянуть цепь вместе с роликами.

Снятый шкив приводной цепи

Натяжитель используют только после того, как будет установлена новая цепь ГРМ. Изношенные ролики меняют на новые.

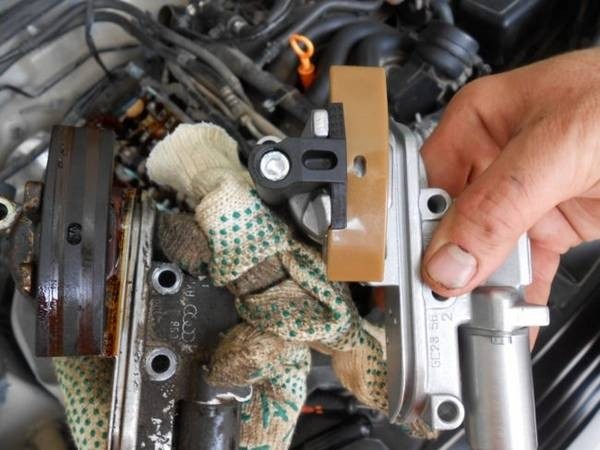

Новая цепь газораспределительного механизма с натяжителем

После того как болты коленвала будут затянуты, сверяется расположение метки на маховике. Все снятые детали возвращаются на место в порядке их съёма. По окончании замены цепи проверяется работа автомобиля.

Как поменять натяжитель цепи ГРМ

Натяжитель цепи используется для её натяжения во время работы. Конструкция данной детали такова, что натяжение осуществляется в автоматическом режиме. Внутри натяжителя располагается гидравлический толкатель и пружина. Устаревшие модели такой детали практически не работали, однако в последнее время они были усовершенствованы, став более надёжными.

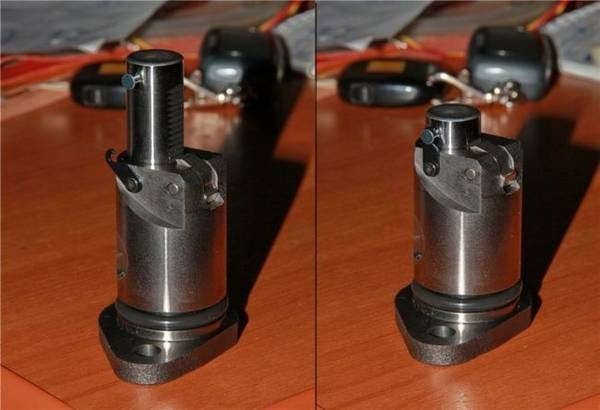

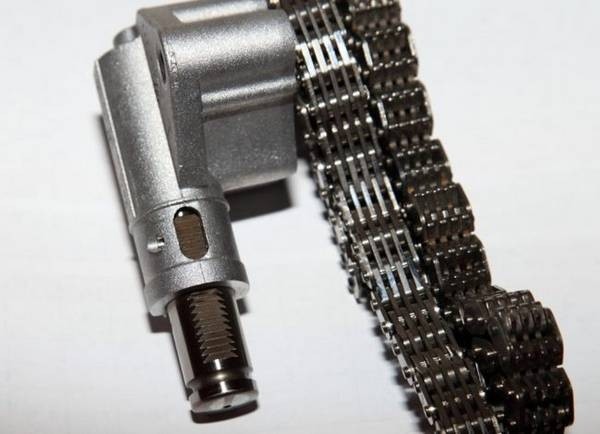

Новый натяжитель цепи ГРМ

Для того чтобы поменять натяжитель цепи, потребуются следующие инструменты (для примера взята замена на двигателе EP6):

• Шлицевая отвёртка;
• Ключ на 10;
• Ключ-торкс на 30;
• Ключ на восемь, семь либо небольшая трещотка;
• Большая трещотка и головка на 27.

Для доступа к натяжителю цепи с двигателя сперва снимают воздушный фильтр и дроссельный узел.

Замена натяжителя цепи ГРМ

Процесс установки нового натяжителя:

Корпус воздушного фильтра откручивается от клапанной крышки при помощи ключа №10;

Корпус воздушного фильтра и направляющие снимаются;

Патрубок вентиляции отсоединяется от крышки клапанов;

При помощи ключа №8 снимается хомут входного патрубка в дроссельный узел;

Снимается дроссельный узел. Перед этим желательно запомнить его расположение;

Откручивается натяжитель цепи ГРМ;

После снятия натяжителя можно измерить степень растянутости цепи;

Все снятые детали возвращаются на свои места в обратной последовательности.

После смены и установки цепи её крайне редко промазывают моторным маслом, поскольку она смазывается за время своей работы внутри мотора.

Установка новой детали и процесс выставления меток цепи механизма на видео

Своевременная смена цепи ГРМ очень важна, так как игнорирование рекомендаций завода-изготовителя может стать причиной выхода из строя силового агрегата. Ремонтные работы по мотору обойдутся значительно дороже, чем ремонт отдельно взятой детали. Желательно постоянно контролировать состояние цепи ГРМ, поскольку её преждевременный выход из строя может стать последствием воздействия климатических, дорожных условий и стиля вождения.
