Установка фаркопа для Рено Дастер 4х4

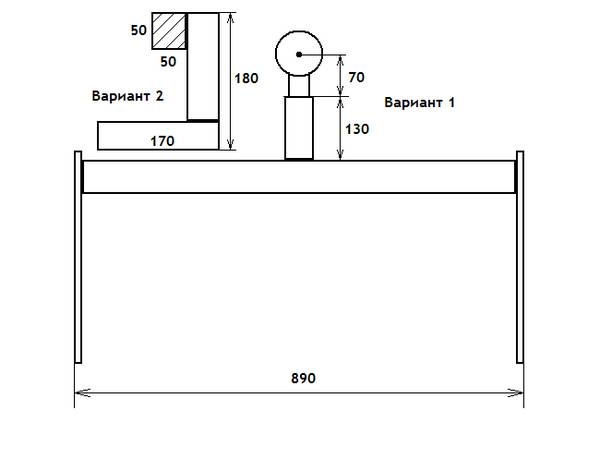

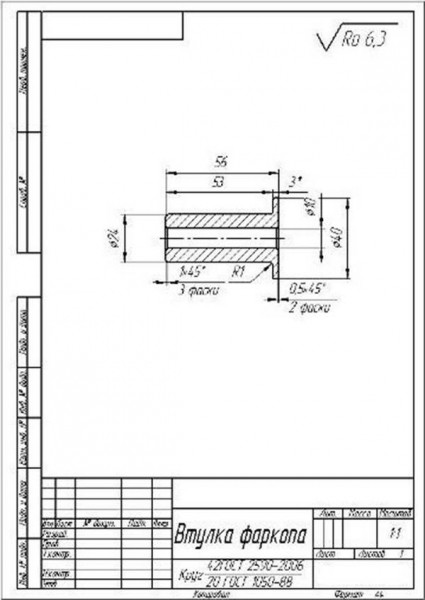

Также следует произвести все замеры на внедорожнике. Ниже представлены чертежи для Рено Дастер Аутентик 1,6 4х2. Соответственно некоторые величины могут отличаться в зависимости от вашей модели кроссовера.

Установка фаркопа для Рено Дастер 4х4

Установка фаркопа для Рено Дастер 4х4

Используя чертеж фаркопа на Рено Дастер, необходимо выполнить следующие шаги:

  • Отрезать боковые проушины нужного размера.
  • Соединить их с помощью сварки с трубой.
  • Отрезать от трубы кусок требуемого размера и изогнуть его с помощью трубогиба.
  • Приварить к изогнутому отрезку трубы шар.
  • По центру большого отрезка трубы, которая в будущем будет выполнять роль поперечной балки, необходимо приварить подготовленный отрезок с шаром. Причем сделать это нужно таким образом, чтобы получившееся крепление получилось под углом 90 градусов.
  • Зачистить швы и края труб шлифовальной насадкой и потом пройтись по этим местам крупнозернистой наждачкой.
  • Очистить изделие от пыли, прогрунтовать и окрасить.

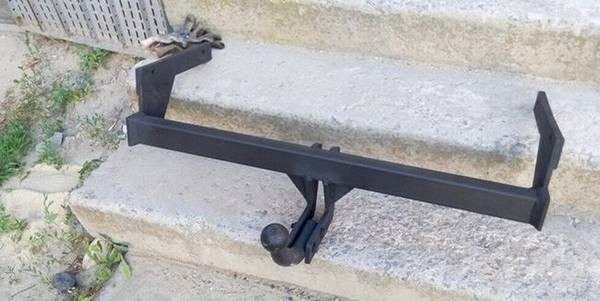

В итоге у вас должна получиться такая конструкция.

Установка фаркопа для Рено Дастер 4х4

Если вы хотите чтобы фаркоп на Рено Дастер своими руками, чертежи которого мы рассмотрели, был съемным, то поставьте на ТСУ кусок уголка с гайками – это усилит лонжерон.

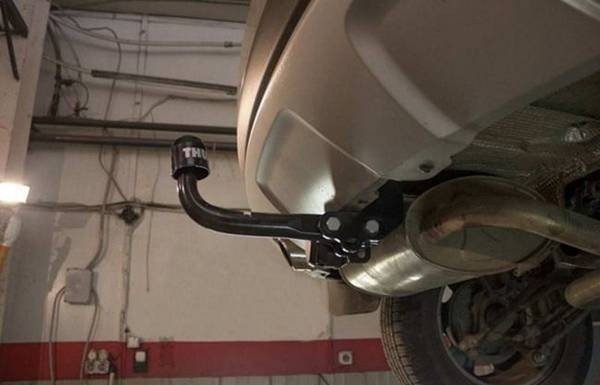

После того как вы изготовили самостоятельно или приобрели фаркоп, его потребуется установить, произвести монтаж своими силами не сложно, главное соблюдать технику безопасности и следовать инструкциям.

Устанавливаем фаркоп

Прежде чем установить фаркоп, необходимо учесть несколько нюансов:

  • Если вы купили готовый комплект, то в нем, скорее всего, будут самоконтрящиеся гайки. Это значит, что закрутить их можно только один раз.
  • Гайки М10 необходимо окончательно зажимать в самую последнюю очередь, прилагая усилие порядка 45-50 H*м.
  • Если вы приобрели готовый комплект ТСУ версии 4WD, то в процессе зажимания крепежных гаек, сам фаркоп нужно будет оттягивать назад.
  • Винты М10 необходимо обязательно смазать литолом или циатимом.

Зная эти тонкости, вы можете начать подготовительный процесс. Для этого освободите багажное отделение внедорожника, демонтируйте глушитель и запаску. После этого установите авто над смотровой ямой или используйте домкрат. Подготовьте отвертку, 2 ключа на 17 и 2 – на 19. Также потребуется отключить аккумулятор, для этого достаточно лишь отсоединить клемму на минус.

После этого необходимо разделить ТСУ на составные части и приступить к монтажу, для которого потребуется:

  • Снять заводские заглушки, расположенные под обшивкой справа и слева. Для этого аккуратно приподнимите обшивку и подденьте их отверткой.
  • Вставить в освободившиеся отверстия крепежные болты. Для их защиты используйте втулки, которые устанавливаются внутри лонжеронов.
  • Удостовериться что крепежи установлены правильно. Загляните под машину и убедитесь, что вы видите окончания крепежных элементов.
  • Надеть боковые кронштейны на окончания болтов, закрепить их шайбами и наживить гайки, используя ключ на 19 (оставьте себе возможность отрегулировать их, поэтому сильно не затягивайте).
  • Установить поперечную балку.
  • Совместить отверстия с одной стороны балки и боковушки и наживить в этом месте гайку. Аналогичные манипуляции повторите с другой стороны.
  • Откорректировать положение балки и затянуть все гайки.
  • Монтировать буксирный крюк.

После этого остается установить проводку в розетке фаркопа, чтобы при соединении его с прицепом, на последнем работали световые огни.

Подключаем электрику

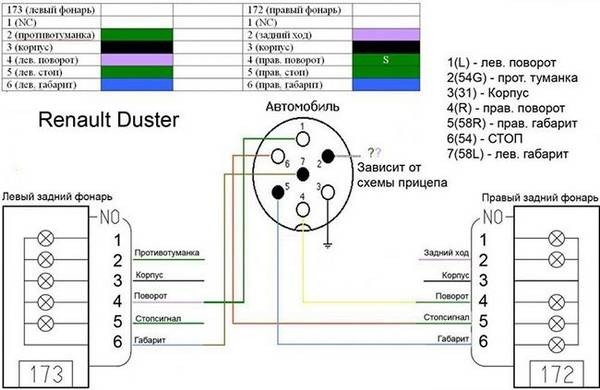

Перед тем, как произвести подключение электрики фаркопа на Рено Дастер необходимо внимательно изучить руководство по АТС. Также не забудьте отключить аккумулятор. Помимо этого, найдите клеммы, отвечающие за соединение задних фонарей авто, проложите шлейф с проводами от розетки в багажник.

Дальше выделите провода определенных цветов, в соответствии с проводкой машины.

Установка фаркопа для Рено Дастер 4х4

Для подключения электрики используйте многожильные провода из меди с сечением от 1,5 до 2,5 мм2. Концы проводов зажмите или залудите.

Сам процесс подключения розетки ТСУ не займет много времени. Для этого потребуется:

  • Закрепить розетку фаркопа на поперечной балке ТСУ с помощью нескольких шурупов.
  • Завести проводку в багажник кроссовера.
  • Зафиксировать ее концы в жгуте клеммы и подсоединить в штатное отверстие.

В заключении

Сегодня на полках магазинов можно найти как стандартные модели ТСУ, так и модифицированные изделия, которые убираются в бампер. Однако изготовить тягово-сцепное устройство можно и самостоятельно. Главное несколько раз перепроверить размеры вашего кроссовера и выполнить монтаж изделия согласно описанным выше инструкциям.
