В последнее время стало популярным проводить тюнинг старых автомобилей Лада. В особенности, многим автомобилистам особенно нравится проводить доработку мотора ВАЗ 2109 карбюратор. Делается это для увеличения мощностных характеристик. Не многие знаю, как проводится непосредственно сам процесс.
Технические характеристики
Прежде чем приступить к описанию процесса доработки и увеличения мощности двигателя ВАЗ 2109 карбюратор, стоит понимать, какие силовые агрегаты устанавливались на транспортное средство, а также рассмотреть основные технические характеристики.
В процессе производства на «девятку» ставилось три варианта карбюраторных двигателей:
21081 (1,1 8V)
Наименование Показатель Объем 1,1 литр (1099 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Карбюратор Расход топлива 6,7 Диаметр цилиндра 76 Порядок работы цилиндров 1-3-4-2
2108 (1,3 8V)
Наименование Показатель Объем 1,3 литра (1289 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Карбюратор Расход топлива 7,0 л Диаметр цилиндра 76 Порядок работы цилиндров 1-3-4-2
21083 (1,5 8V)
Наименование Показатель Объем 1,5 литра (1499 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Карбюратор Расход топлива 7,0 л Диаметр цилиндра 76 Порядок работы цилиндров 1-3-4-2
Тюнинг: основное описание
Тюнинг карбюраторного двигателя предусматривает в первую очередь расточку блока цилиндров. Это делается для того, чтобы увеличить камеру сгорания, а соответственно и давление внутри нее.
Также, устанавливаются облегченные детали, которые дают возможность уменьшить вес мотора, что даст увеличение динамики разгона.
Процесс тюнинга
Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа мотора с автомобиля. Так, придется отключить подачу питания, систему зажигания и прочие системы. Итак, рассмотрим, все этапы проведения доработки мотора самостоятельно. Полностью тюнинг провести своими руками невозможно, поскольку все равно придется на некоторых этапах обратиться в автосервис.
Демонтаж мотора
Чтобы снять движок придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:
Расписанный процесс не полный, а только основные действия, которые необходимо проделать.
Разборка силового агрегата
Разборка силового агрегата делается за несколько часов. Так, для начала необходимо демонтировать крышку головку блока и поддон картера. Лучше всего проводить данную операцию на специальном стенде.
После этого начинаем снимать основные узлы. Раскручиваем болты крепления головки блока и блоку цилиндров. Затем, головку отставляем в сторону и работаем непосредственно с блоком цилиндров. Итак, рассмотрим, что придется снять:
Когда блок разобран, можно перейти к разборке головки блока цилиндров.
Определение приоритетов доработки
Чтобы увеличить мощность двигателя ВАЗ 2109 карбюратор потребуется приобрести поршневую группу, клапаны, распределительный вал, шатуны и коленчатый вал. Все эти детали должны быть облегченные и изготовлены именно производителями тюнинга.
Так, поршневая группа, клапаны и седла подходят компании ATI. Направляющие втулки, лучше всего устанавливать бронзовые производства американського производителя K-line. Коленчатый и распределительный вал приобретаются у немецкой компании TDR.

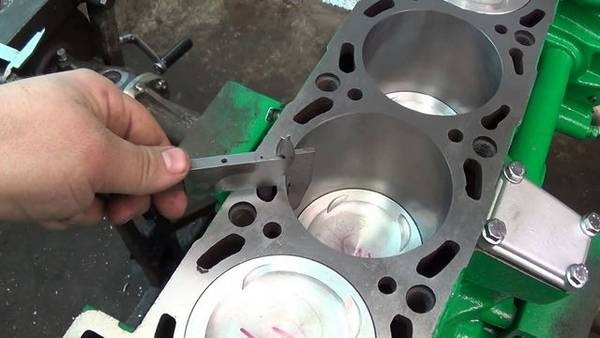

Работа с блоком цилиндров
Для начала, блок цилиндров необходимо расточить под новые поршни, соответственно с размером — 82 мм. Затем, проводится установка коленчатого вала и новых вкладышей, которые идет в комплекте с главной деталью.
Чтобы все работало, как часы, необходимо установить облегченное тюнинг сцепление производства Sachs. После того, как к валу прицепили сцепление необходимо сделать балансировку. Желательно проводить операцию на специальном стенде.
Проводим сборку поршневого узла, а именно крепим поршни к шатунам. Затем, можно приступить, к так называемому процессу «перевязки». Под ним подразумевается крепление шатунов с поршнями к коленчатому валу. Монтируем сальники и подшипники коленчатого вала. Устанавливаем бугеля и можно зафиксировать поддон. Затем, проводится сборка остальных вспомогательных узлов, таких как шкив, водяной насос и ролик.

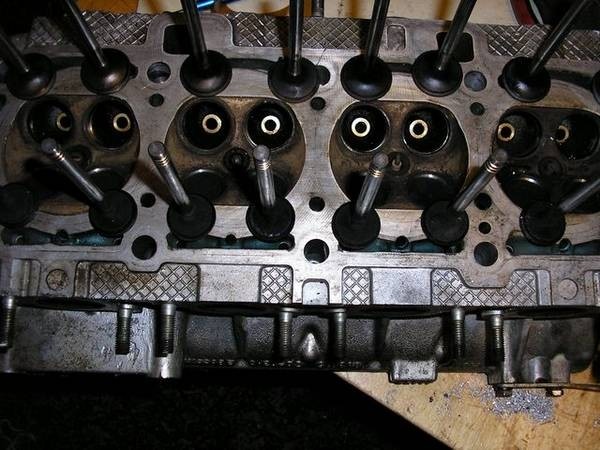

Тюнинг головки
Тюнинг головки блока цилиндров — это фактически сборка новых деталей на старые посадочные места. Так, разобранная ГБЦ собирается из старого корпуса и новых тюнинг элементов. В данном процессе нет ничего сложного.
Сборка узла
После того, как основные системы и узлы собраны, можно преступить непосредственно к процессу сборки двигателя воедино. Так, в обратной последовательности к блоку цилиндров крепятся — головка блока, клапанная крышка, шкивы, ремень ГРМ.
После сборки, рекомендуется обкатать двигатель на холодную, но поскольку не у всех имеется обкаточный стенд, то большинство автомобилистов проводят эту операцию на горячую, непосредственно на автомобиле.

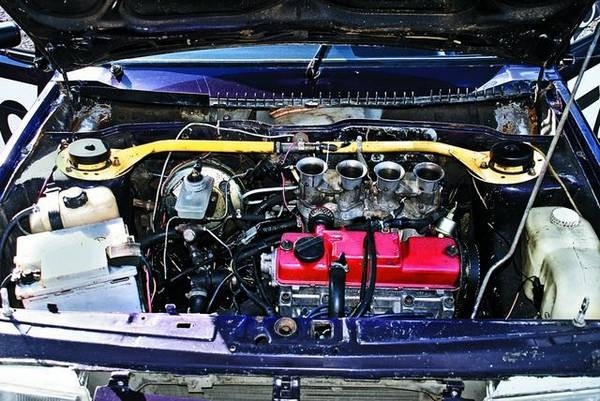

Доработка вспомогательных систем
После того, как основные узлы силового агрегата собраны, можно приступить к установке вспомогательных систем. Итак, устанавливаем в первую очередь, систему впрыска топлива. Старый карбюратор Солекс не стоит ставить, поскольку он не будет давать необходимого количества горючего в камеры сгорания. Поэтому, необходимо найти улучшенный карбюратор Солекс Мега-2 или чешский вариант — ИКОВ.
Стоит доработать систему зажигания. Вместо стандартных свечей, стоит установить свечи зажигания Бриск с маркировкой А2. Также, стандартные высоковольтные провода меняются на тюнинг версию производства Тесла.
Не стоит забывать за систему охлаждения, поскольку увеличенное количество оборотов коленчатого вала, ускорит все процессы, а соответственно и увеличенный выброс тепла. Поэтому на ВАЗ 2109 устанавливают кит комплект системы охлаждения, в которую входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат. Также, рекомендуется установить спортивный радиатор, сделанный с алюминия. Это облегчит вес автомобиля на несколько килограмм.
Последней доработкой становится установка воздушного фильтра «нулевого» сопротивления. Монтаж этого узла проводится достаточно просто, на стандартные крепления старого корпуса «воздухана». Воздухозаборник выводится так, чтобы была прямая подача воздуха.
Также, кроме стандартных доработок, на двигатель можно установить нагнетатель воздуха. Конечно, такая доработка быстрее изнашивает элементы мотора, поэтому рекомендуется установить «улитку».
После проведения всех доработок, двигатель устанавливается на транспортное средство, и проводится обкатка и регулировка.
Вывод
Тюнинг двигателя ВАЗ 2109 карбюратор можно провести самостоятельно в гараже. Расписанная в статье доработка проводится за месяц и ее стоимость, если покупать новые детали, будет стоять около 4000-5000 долларов. Конечно, такая доработка нецелесообразная с экономической стороны, но находятся автолюбители, которые проводят такой вид тюнинга.
