Ремень ГРМ киа спектра: самостоятельная замена

Газораспределительный механизм в современных легковых автомобилях приводится в движение от коленчатого вала при помощи цепного или ременного привода.

• 1 Kia Spectra
• 2 ГРМ Киа Спектра 1.6
• 3 Когда менять ГРМ
• 4 (adsbygoogle = window.adsbygoogle || []).push({}); Как проверить состояние ГРМ
• 5 Почему может оборваться ремень ГРМ
• 6 Комплекты ГРМ
• 7 Замена ремня ГРМ самостоятельно

На корейских автомобиля Киа Спектра устанавливается ремень ГРМ, который с определенной периодичностью необходимо менять. Также в ГРМ следует производить замену и других деталей, но сначала мы поговорим о машине Киа Спектра и рассмотрим, как устроен сам механизм.

Kia Spectra

Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на смену предшествующей марки Kia Sephia. В Корее модель производилась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Следует заметить, что для американского рынка машина поставлялась в двух кузовах:

• пятидверный хэтчбек;
• четырехдверный седан.

Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и только в кузове седан. В 2009 году выпуск «Спектра» в Ижевске прекратился, но, чтобы выполнить все свои обязательства перед корейской компанией, «ИжАвто» был вынужден выпустить небольшую партию автомобилей летом 2011 года.

ГРМ Киа Спектра 1.6

Ижевская машина Kia Spectra комплектовалась только одним типом двигателя – бензиновым силовым агрегатом объемом 1,6 л (S6D). Этот мотор – четырехцилиндровый, рядный,16-клапанный (по 4 клапана на цилиндр), мощностью 101 л. с.

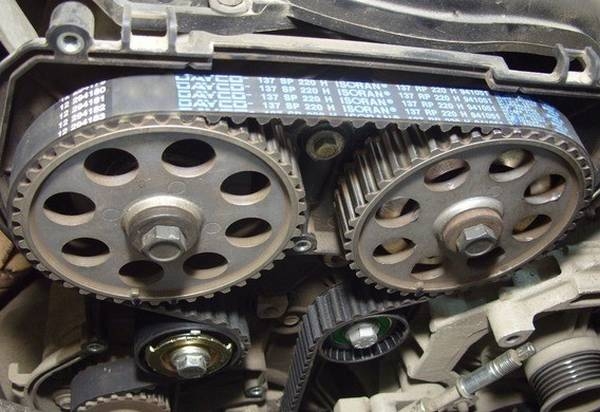

В состав ГРМ Киа Спектра 1.6 входит:

• два распределительных вала, они находятся в головке блока цилиндров;
• 16 клапанов;
• промежуточный ролик;
• ролик натяжной;
• ремень;
• две распределительные шестерни;
• шестерня коленчатого вала.

Ремнем газораспределительного механизма, помимо распредвалов, также приводится в движение и водяной насос.

Когда менять ГРМ

Ремень ГРМ имеет свой ресурс, по рекомендации завода-изготовителя его положено менять через каждые 45 тыс. км пробега (ТО-3). Скорее всего, ижевский завод перестраховался, но лучше с заменой не затягивать, и менять ремень следует приблизительно через каждые 60 тыс. км.

При каждом техническом обслуживании положено проверять состояние ремня ГРМ, также осматривать натяжные ролики. Автовладельцам следует учесть, что если произойдет обрыв ремня или он перескочит на несколько зубьев, по всей вероятности, загнутся клапана в головке блока цилиндров. Поэтому вопрос, когда менять ГРМ, всегда остается открытым – если вы считаете, что ремень уже изношен, лучше работу выполнить, не откладывая дело в долгий ящик.

Как проверить состояние ГРМ

Состояние деталей газораспределительного механизма проверяется при проведении технического обслуживания. Проверить степень износа деталей автовладелец может в любое время, выполнить такую работу несложно. Внеплановый осмотр ГРМ следует проводить в случае, когда в районе ремня газораспределительного механизма появляется подозрительный свист или гул.

Осмотр производим следующим образом:

• глушим двигатель и поднимаем капот;
• отворачиваем крепления (4 болта) верхнего кожуха ГРМ;


• после снятия кожуха делаем визуальный осмотр ремня.

На корде ремня ГРМ не должно быть никаких трещин, заусенцев, потертостей. Также следует посмотреть состояние зубьев – они должны быть целыми, без каких-либо повреждений. Чтобы осмотреть весь ремень по кругу, следует проворачивать коленчатый вал.

Натяжку проверяют надавливанием пальца руки на ремень между распределительными валами – согласно инструкции, под давлением 10 кг прогиб ремня должен составить 10 мм. Состояние роликов ГРМ в данном случае определить не удастся, но можно запустить двигатель при снятом верхнем кожухе. Если при работе от роликов будет идти шум, нужно производить их замену. Рекомендуется менять сразу весь комплект, то есть, оба ролика (натяжной и паразитный) и сам ремень.

Также проверку натяжки ремня ГРМ можно осуществить следующим способом:

• снять верхний кожух;
• запустить мотор;
• рукой произвести подгазовку дроссельной заслонкой.

Во время увеличения оборотов следует понаблюдать за поведением ремня. Если при сбросе газа он начинает вибрировать, значит, его натяжка слабая. В том случае, если ремень при подгазовке свистит, скорее всего, он перетянут, и его следует ослабить.

Следует знать, что слишком слабо натянутый ремень ГРМ может перескочить на зубьях, и это приведет как минимум к перебоям в работе двигателя, а в худшем случае может произойти обрыв ремня. Поэтому проверку натяжки следует производить периодически во избежание серьезных проблем с мотором.

Почему может оборваться ремень ГРМ

Не всегда ремень газораспределительного механизма меняется строго по регламенту, в некоторых случаях происходит его преждевременный обрыв. Есть причины, по которым ГРМ выходит из строя раньше времени:

• на газораспределительный механизм попало масло, это может произойти в том случае, если моторное масло потекло из переднего сальника коленчатого вала или с клапанной крышки;
• был установлен ремень неоригинального производства, у которого качество не соответствует необходимым нормам;
• ремень может выйти из строя раньше времени, если его перетянули больше нормы при установке;
• если ремень ослаб, он начинает «гулять», и так же обрывается;
• заклинил или с трудом вращается водяной насос, из-за этого ремень перескакивает на зубьях, а затем рвется;
• каким-то образом под кожуха ремня ГРМ попал посторонний предмет, например, открутился болт крепления внутреннего кожуха;
• заклинил один из двух распределительных валов;
• заклинил один из двух натяжных роликов.

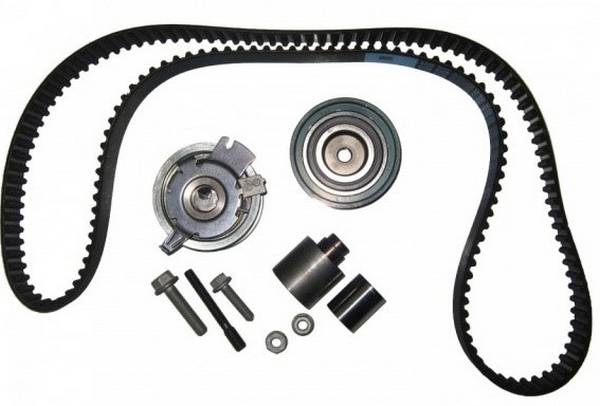

Комплекты ГРМ

Ремень ГРМ с натяжными роликами для Киа Спектра производят различные фирмы, наиболее известными производителями являются:

• ASHUKI;
• NIPPARTS;
• NPS;
• SKF;
• BАNDO;
• DAYCO;
• Gates;
• BOSCH;

По отзывам наиболее надежной является продукция компании BАNDO (Япония), также хорошо себя зарекомендовала фирма Gates. Несколько худшими по качеству считаются ремни Contitech и DAYCO.

Двигатель S6D 1,6 л устанавливался и на другие модели автомобилей Kia и Hyundai, поэтому комплект ГРМ также подойдет на Kia Carens/ Sephia /Shuma/Rio, Hyundai Accent.

По цене запчасти могут быть разными, но слишком дешевые детали покупать не следует – вероятность, что они прослужат долго, невелика. Еще достаточно часто в комплект ГРМ входит также водяной насос – его тоже рекомендуется менять при замене роликов и ремня. Если учесть что помпа приводится в движение ГРМ, при ее заклинивании произойдет обрыв ремня, что приведет к дорогостоящему ремонту.

Замена ремня ГРМ самостоятельно

Работа по замене детали ГРМ можно произвести своими руками, для этого потребуется инструмент:

• набор автомобильных ключей;
• набор головок с воротком и удлинителями;
• плоская отвертка;
• плоскогубцы.

До того чтобы выполнить работу, необходимо определиться с местом ее проведения. Операцию можно выполнить без автомобильного подъемника или ямы, но необходимо найти ровную и сухую площадку. Еще нужно заранее приготовить комплект для замены деталей газораспределительного механизма. Прежде чем приступить к работе, следует заглушить мотор и отсоединить от аккумулятора одну из клемм.

Производим замену деталей ГРМ следующим образом:

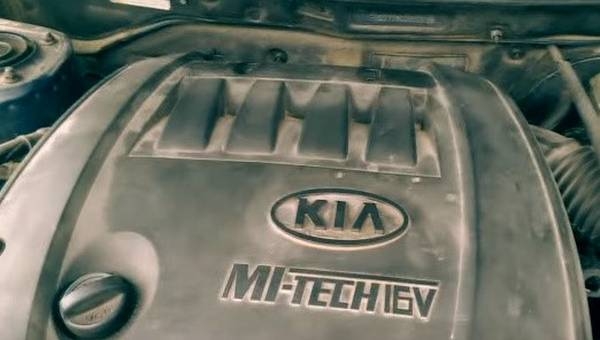

• снимаем верхнюю декоративную крышку двигателя, она крепится на четырех гайках;

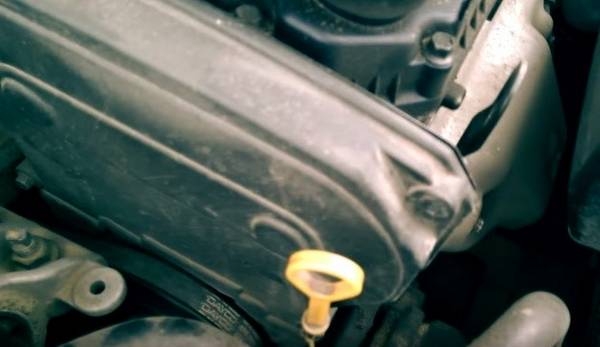

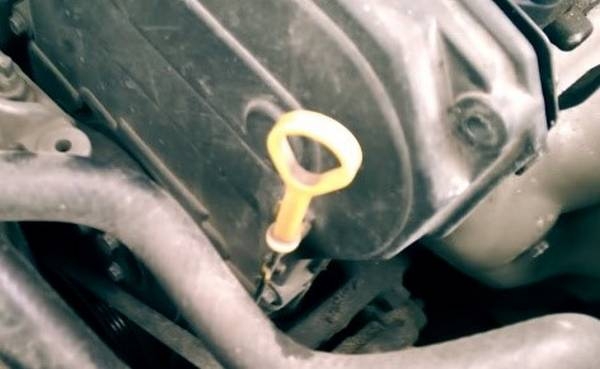

• откручиваем 4 крепления верхнего кожуха ГРМ;


• Снимаем ремни гидроусилителя руля и водяного насоса. Для того чтобы его снять ремень насоса ГУР, необходимо ослабить болт натяжения ремня, которые находятся внизу справа, если смотреть на двигатель спереди;

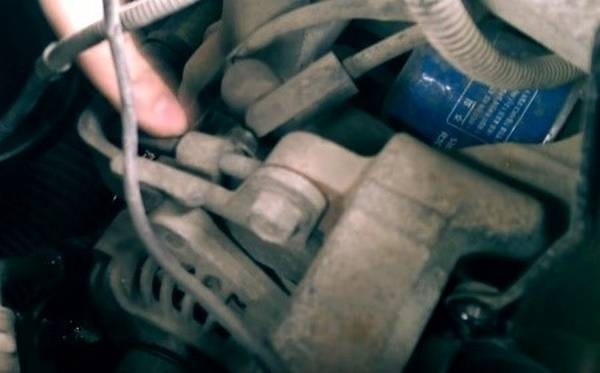

• Для снятия генераторного ремня ослабляем болт, который находится сверху корпуса генератора. Прежде чем ослаблять и скидывать ремень, следует предварительно ослабить болты крепления на шкиве водяного насоса (3 шт.);


• затем снимаем шкив водяного насоса.

Чтобы добраться до шкива коленвала (а его тоже будет необходимо снимать), следует поддомкратить автомобиль и снять правое колесо. Дальше продолжаем разбирать автомобиль в следующем порядке:

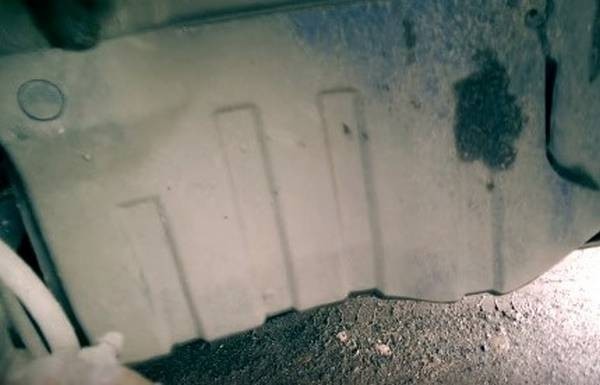

• демонтируем правую пластиковую защиту двигателя;

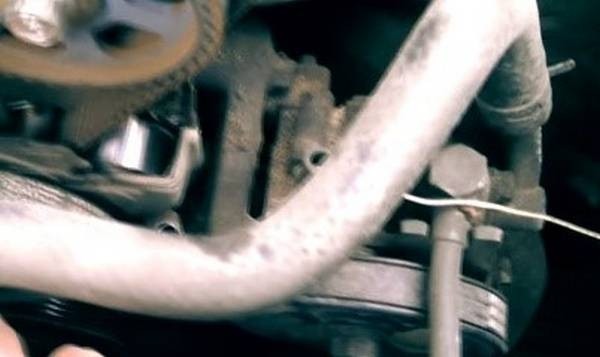

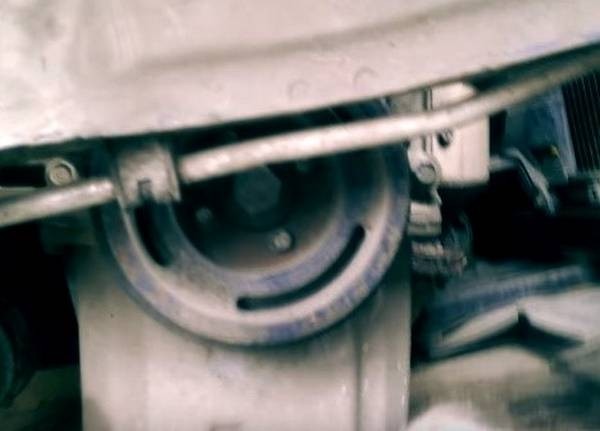

• следующий шаг – снятие шкива коленвала. Здесь следует учесть то, что при попытке открутить болт коленчатый вал крутится. Поэтому двигатель следует застопорить, и для этого ставим машину на пятую передачу. Срывать болт следует рывком, по возможности как можно резче. Можно попытаться застопорить маховик коленвала каким-то другим способом, но этот метод самый простой и доступный;

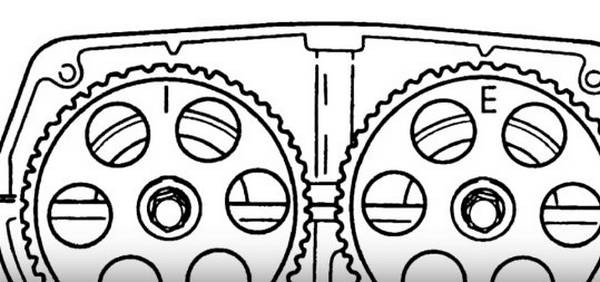

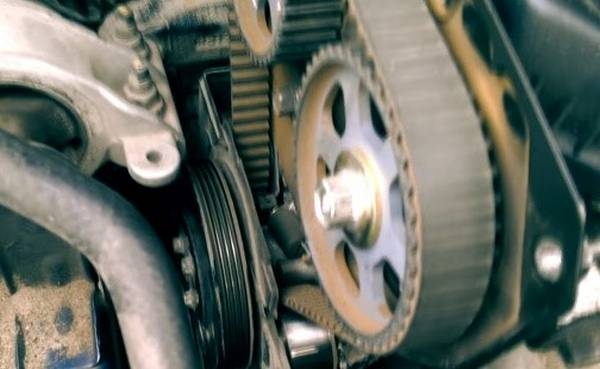

Прежде чем снимать старый ремень, следует коленвал и распредвалы  выставить по меткам. Для этого необходимо проворачивать коленчатый вал до тех пор, пока верхние метки «I» и «E» на распредшестернях не встанут в самом верхнем положении и не совпадут с метками на верхнем внутреннем кожухе ГРМ.

Проворачивать коленчатый вал можно (но очень аккуратно) за болт крепления правой шестерни выпускного вала, для того чтобы вал крутился свободно, не помешает снять свечи зажигания. После того как выставили верхние метки, проверяем нижнюю метку на шестерне коленвала

Продолжаем замену ремня ГРМ:

• ослабляем болт крепления натяжного ролика слева, снимаем ролик, который находится справа;
• рядом с натяжным роликом (слева, если смотреть на двигатель) есть пружинка, ее необходимо снять, снимается она легко с помощью плоскогубцев;
• снимаем старый ремень и устанавливаем новый.

Во время замены метки ГРМ смещать ни в коем случае нельзя, установку нового ремня обязательно следует проводить строго по ним. После того как совместили метки и натянули ремень, собираем все в обратной последовательности. Вот в целом и все, что можно рассказать о замене ремня ГРМ на Kia Spectra своими руками.
