Производимые корпорацией двигателя TOYOTA 2JZ это шестицилиндровые, рядные моторы, производство которых началось в 1990 году, сменив производимые до них двигателя серии М. Данные моторы устанавливались на автомобили с задним и передним приводом и располагались вдоль продольной оси машины. Выпускалось две модификации двигателя
- 1JZ — объемом2.5 литра
- 2JZ — объемом 3 литра.
По принятой маркировке производителя, распространяющейся на двигатель 2JZ GTE, в ней зашифровано следующее: 2 — второго по счету двигатель в серии, JZ — серия моторов (с 1990 года Toyota начала обозначать серию двумя латинскими буквами). Следующие буквы обозначают исполнение: G — ГРМ с двумя распредвалами DOHC и расширенными фазами газораспределения. T — турбированный. Е — электронное управление впрыском топлива.
Типы двигателей 2JZ
Двигатель 2JZ выпускался в нескольких модификациях
- Двигатель серии 2JZ FSE является аналогом мотора предыдущей серии 1JZ. Производился с с начала столетия до 2007 года. Обладает мощностью 217 лошадей и степенью сжатия 11.3. Подача топлива в цилиндры осуществляется прямым впрыском под давлением. Такой способ подачи топлива не практически не улучшает технические характеристики, но положительно влияет на снижение расхода топлива и содержание вредных веществ в выхлопе. Мощность этой модификации — 217 лошадей. Мотор серии 2JZ всегда комплектовался автоматической КПП. Он устанавливался на Тойоты Brevis, Progres, Crown
- Двигатель TOYOTA серии 2JZ GE — данной модификации произведено самое большое количество. Он обладает мощностью 220 лошадей при 6000 об/мин и крутящим моментом 298 НМ при 4800 об/мин. Впрыск топливной смеси — фазированный (последовательный), то есть, при повороте коленвала на 180°, срабатывает определенная форсунка, соответствующая фазе впрыска. Классический порядок работы цилиндров двигателя TOYOTA модели 2JZ GE 1-4-3-2. Блок цилиндров — чугунный, головка — алюминиевая. Первое время он оборудовался стандартным ГРМ системы DOHC, с двумя распредвалами и с 4-мя клапанами на каждый цилиндр.
В последующем, на него стали устанавливать систему регулирования газораспределительных фаз, зажигание DIS, в котором для каждой пары цилиндров, предназначалась одна катушка зажигания. Данная модификация получила обозначение 2JZ GTE VVTi.
По сравнению 2JZ GE комплектации non VVT-i, двигателя оборудованные системой регулирования фазами газораспределения, обладают улучшенными показателями тяги на пониженных оборотах. Управление фазами осуществляется с помощью специальной муфты, установленной на распределительном валу.
При увеличении оборотов двигателя 2JZ GTE клапан VVT-i открывается и распредвал изменяет положение по отношению к приводному шкиву и, соответственно, меняя положение толкателей, и они открывают клапана раньше, а закрывают позже. Мощность у 2JZ GE VVTi осталась прежней, но увеличился крутящий момент при возрастании оборотов.
Двигателем модели 2JZ GE комплектовались машины TOYOTA Altezza, Aristo, Crown, MarkII, Chaser, Cresta, Progress, Soarer, SupraMKIV, Lexus 300-ой серии IS, GS, SC. В настоящее время, при переоборудовании машин, в некоторых автосервисах 2JZ устанавливают на УАЗ и на ГАЗели.

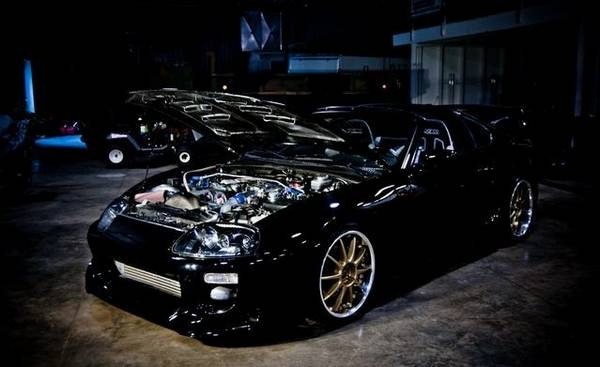

- Двигатель 2JZ модификации GTE, пожалуй, самый продвинутый мотор в линейке 2JZ. В девяностых годах прошлого века, с конвейера начала выходить TOYOTA Supra МК4, на которую начали устанавливать двигатель 2JZ GTE с VVTi.
Подробное описание 2JZGTE
Двигатель модификации 2JZ GTE получили в 1997 году, установив турбонагнетатель с боковым интеркулером на GE-версию. Первые агрегаты, после модернизации, получили крутящий момент 435 Нм. Затем, была произведена еще одна модернизация, путем установки двойных турбонагнетателей. У модификации 2JZ GTE с Twin Turbo поднялcя момент до 451 Нм и мощность до 276 лошадок.
В итоге, 2JZ GTE имеет характеристики, различающиеся для разных рынков. В США и Европу машины поставляются с мощностью до 320 л.с, а для японского внутреннего рынка мощность ограничивалась 280 лошадями, в соответствии с их законодательством.
Двигатель 2JZ модификации GTE VVTI, оснащается спортивной механической шестиступенчатой коробкой V161 и V160 (в разработке принимали участие инженеры Getrag), либо комфортным четырехступенчатым автоматом А341Е.
В основном, двигателя 2JZ модели GTE VVTi, устанавливались TOYOTA Aristo и Supra.
Идея создания трехлитрового двигателя,была заимствована Тойотой у Ниссана, с его серии моторов RB. Рядный двигатель работает более сбалансировано по сравнению с V-образными собратьями, например того же тойотовского UZ FE.
У V-образных двигателей поршни двигаются в двух плоскостях, расположенных под углом друг относительно друга, отсюда и возникает разбалансировка. Такие двигателя работают дольше, быстрее и крутящий момент изменяется более плавно.
Как уже было сказано, мощность двигателя 2JZ модели GTE VVTi можно легко увеличить практически в три раза, не проводя серьёзный тюнинг, за счет его продуманности.
Учтены все детали, которые влияют на работу мотора при экстремальных нагрузках — эффективная смазка, клапанный механизм, чугунный блок цилиндров (вместо распространенного алюминиевого) все проектировалась и создавалось что бы выдержать экстремальные условия эксплуатации. Одно из интересных и неординарных конструкторских решений — диаметр поршня имеет одинаковое значение с его ходом.
Достоинства и недостатки
Помимо уже перечисленных преимуществ 2JZGTE— несложный тюнинг по увеличению мощности, рядное расположение цилиндров, прочный блок цилиндров из чугуна, можно выделить еще несколько моментов:
- Коленвал изготовлен методом ковки.
- Вкладыши увеличенного размера.
- В юбках поршней были сделаны канавки для разбрызгивания масла и более эффективного их охлаждения.
- Для снижения физической степени сжатия сделаны углубления на поршнях.
- Стандартные ремень газораспределительного механизма, насосы масляной и охлаждающих систем способны работать приувеличении мощности до тысячи лошадей если проводить акой тюнинг.
При стольких плюсах, было бы неправильно упустить и недостатки:
- Частые поломки кронштейна натяжителя ременной передачи ГРМ
- Ненадежное крепление сальника насоса масляной системы
- Не очень надежное крепление шкива коленвала
- Неэффективная продувка ГБЦ
- Периодические поломки турбокомпрессоров, особенно на ГТЕ Твин Турбо.
Типичные неисправности
Как у всего что связано с механикой, особенно сложной конструкции, таких как ДВС, существуют слабые места, в которых неисправности возникают чаще. Это относится и к двигателям 2JZ. Самое распространённое и ставящее многих в тупик — двигатель не заводится. Какие причины этому могут быть:
- Моторы серий JZ боятся воды, поэтому, если после, например, мойки он не заводится то надо выкрутить и просушить свечи.
- Выход из строя топливного насоса, так же нередкий случай, как и у всех инжекторных автомобилей. В случаях если машина неожиданно заглохла и не заводится, или после проверки свечей она все еще не заводится, то, возможно сломался бензонасос и необходимо его протестировать.
В других случаях, когда машина не заводится, лучше всего обратиться к специалистам. Либо. Если есть навыки ремонта машин, можно найти в интернете руководство по данным агрегатам, где должна быть инструкция по диагностике и ремонту.
С момента запуска этих моторов в производство минуло уже более двадцати лет, а они до сих пор пользуются популярностью в среде автоспорта, тюнинг мастерских и автосервисов занимающихся переоборудованием машин, благодаря своей надежности и хорошему ресурсу.
