Менять щётки генератора на ВАЗ-2110 нужно через каждые четыре года или каждые 50 000 километров на одометре. Эта малозначительная на первый взгляд деталь очень важна, поскольку напрямую влияет на состояние заряда бортового аккумулятора. Генератор – это единственная вещь, которая позволяет системе электропитания «десятки» поддерживать работу всех систем, включая зажигание и топливоподачу. Именно поэтому стоит уделить внимание щёткам.
- 3 Диагностика
- 4 Как поменять на ВАЗ 2110
Как устроены генераторные щётки
Генераторные щётки, используемые в автомобильных генераторах, изготавливаются из графита, который иногда пропитывают специальным веществом, снижающим их износ. Щётки закреплены на генераторе при помощи специального пластмассового корпуса – щёткодержателя и представляют собой два металлических кирпичика с проводами.
Автомобильный генератор имеет подвижную и неподвижную части. Так вот, на вращающуюся часть, которая называется ротором, металлические пластины, называемые щётками, передают ток, а из-за воздействия силы трения ротора они постепенно приходят в негодность. Щёточный узел располагается вблизи ротора. На рисунке ниже он обозначен цифрой 3.

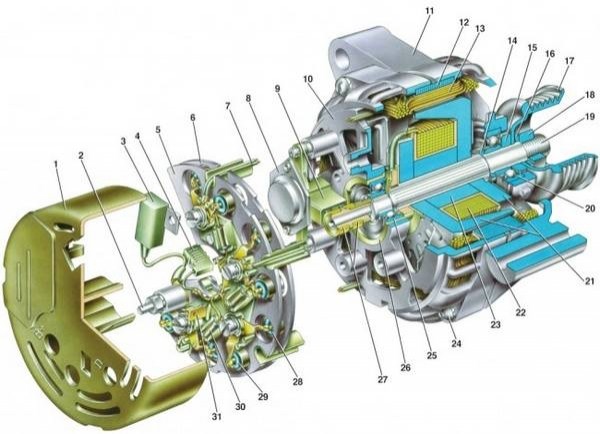

Схема генератора. Цифрой 3 отмечено положение щёток
Основные неисправности и их признаки
Зачастую на проблемы со щётками генератора указывают снижение яркости свечения фар и подсветки приборов, сбои в работе магнитолы и прикуривателя. Это опасно тем, что водитель начинает искать проблему совершенно не там, где надо. Также на износ щёток указывают следующие признаки:
- Спонтанное отключение электроники без видимых причин.
- Падение напряжения в бортовой сети.
- Быстрая разрядка аккумуляторной батареи, которая после этого отказывается заряжаться.
Эти проблемы сигнализируют о том, что генераторные щётки нужно срочно заменить. В противном случае автомобиль станет просто бесполезен и даже опасен. Не бойтесь, устранить проблему гораздо проще, чем кажется! Но для начала нужна правильная диагностика. Вдруг причина неприятностей окажется не в щётках?
Диагностика
В первую очередь проверить состояние щёток можно визуально. Для этого потребуется обесточить и снять сам генератор и посмотреть, насколько выступают щётки из корпуса держателя. Если их уже не видно, значит, они стёрлись и подлежат замене. Также для проверки состояния щёток можно применить электрический мультиметр, который есть в гараже у многих автомобилистов. Это прибор, измеряющий как напряжение тока, так и электрическое сопротивление. Достаточно переключить тестер в режим омметра.
Затем нужно взять 12-вольтовую лампу с двумя проводами и подсоедините их к клеммам B+ и D+ автомобильного генератора. Щупы мультиметра прикладываем к разным концам щётки. Исправная щётка имеет сопротивление 0,05 Ом. Если это значение выше, щётки пора менять.
Как поменять на ВАЗ 2110
Для того чтобы поменять щётки с генератора, лучше всего сначала снять сам генератор. Для этого понадобятся:
- Гаечный ключ на 13.
- Торцовый ключ на 8.
- Плоская отвёртка.
- Ключ на 10.
Непосредственно для демонтажа генератора нужны ключи на 10 и на 13. В процедуре снятия генератора на «десятках» с 8- и 16-клапанными моторами есть отличия. В машине с 8-клапанным двигателем устройство можно достать сверху, открыв капот, а вот на авто с 16-клапанным движком придётся снимать защиту картера и проводить демонтаж генератора, находясь под днищем автомобиля.
Перед тем как искать генератор, нужно отсоединить минусовую клемму аккумуляторной батареи. После этого можно приступать к демонтажу.

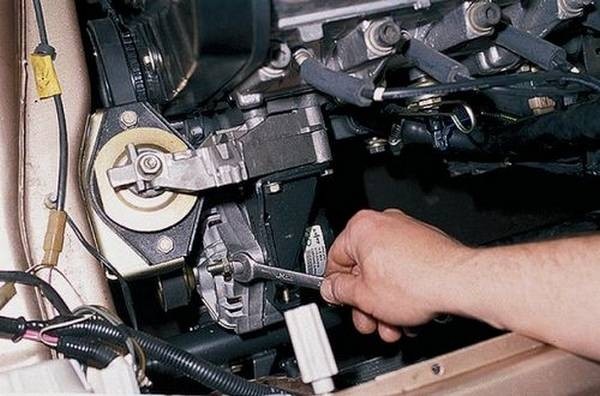

Гайка, которая находится на плюсовом контакте генератора

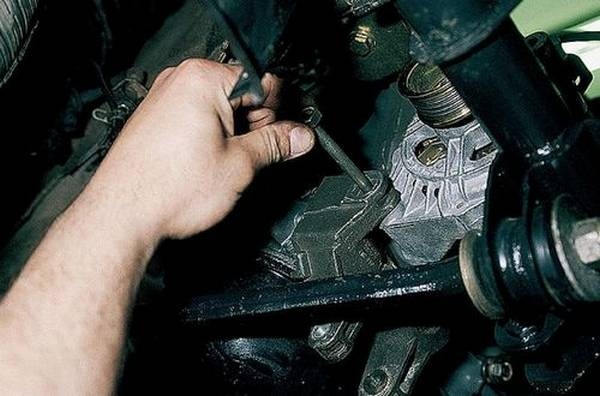

Вот тут находится нижняя гайка генератора
ослабляем верхнюю гайку

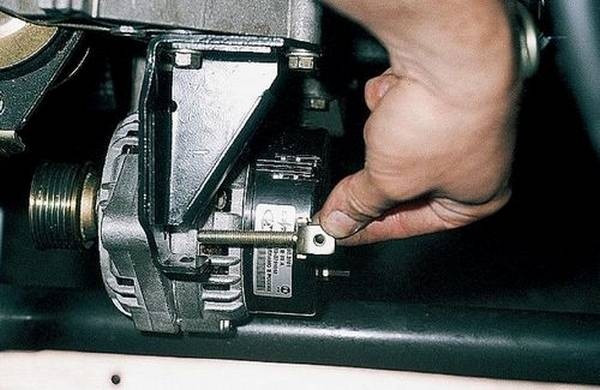

Эти болты выкручиваем полностью

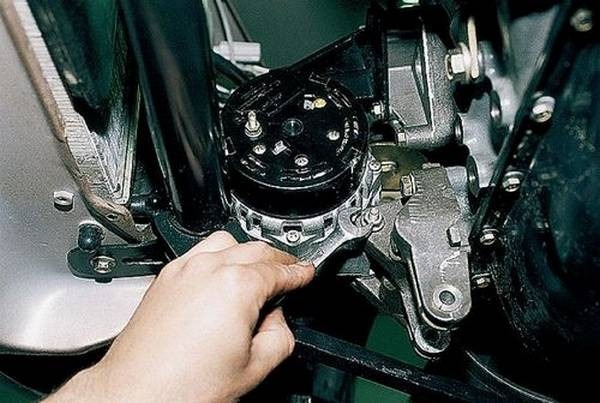

Ещё немного, и генератор будет снят

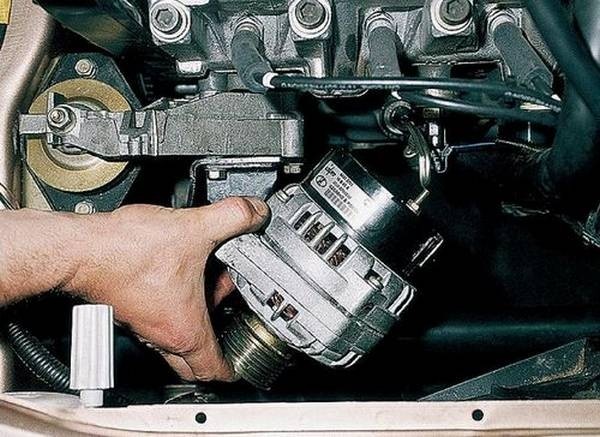

Ну вот и всё, генератор можно извлечь
Можно ли заменить без снятия генератора
Часто спрашивают, а можно ли заменить щётки, не снимая генератора. Можно, но это будет гораздо сложнее, так как есть риск потерять значимые детали и повредить устройство. Кроме того, подобный трюк вряд ли пройдёт на 16-клапанном моторе, где даже просто подобраться к генератору уже нелёгкая задача.
Снятие и разборка генератора для замены щёток (видео)
Щёточный узел крепится на генераторе всего одним болтом, но для того чтобы его достать, потребуется к стандартному набору инструментов добавить карданный шарнир с удлинителем и снять аккумулятор.
Для начала рукой отсоедините от генератора все подключённые к нему провода и контакты. Помогайте себе плоскогубцами по необходимости. После этого карданным шарниром выкрутите болт щёткодержателя и постарайтесь его не потерять. Затем вставьте в держатель новые щётки и закрутите болт на место. Если будет трудно, делайте замену щёток первым способом, сняв генератор.
Автомобиль как живой организм – все его детали требуют за собой бережного ухода и аккуратного обращения. Но, как и человеческий организм, машина иной раз даёт сбои. Выход из строя электрического генератора может доставить массу проблем автовладельцу, но в его ремонте нет ничего сложно, и уж тем более нет ничего такого, с чем бы не справился мужчина.
