Электрические реечные стеклоподъемники на Газель  в чем преимущества?

Электрические стеклоподъемники все чаще используются на отечественных автомобилях. Не обходит стороной это удобное новшество и Газели. Самыми лучшими считаются реечные электрические стеклоподъемники (ЭСП).

Виды электрических стеклоподъемников

В ЭСП используется электрический привод механизма подъема стекла, а состоят они из следующих основных узлов:

  • блока управления ЭСП;
  • подъемного механизма;
  • привода.

Привод ЭСП включает в себя червячную и зубчатую передачи, а также электродвигатель. Все эти элементы объединены в общий модуль. Назначение привода состоит в передаче подъемному механизму необходимого для подъема либо опускания стекла усилия. За счет использования червячной передачи исключена возможность самопроизвольного опускания стекла.

Подъемный механизм представляет собой исполнительное устройство, в задачу которого входит поднимать и опускать оконное стекло. По конструкции этого узла и соответствующего привода червячного типа ЭСП делят на следующие основные виды:

  • тросовые;
  • рычажные;
  • реечные.

У тросовых основным тяговым элементом подъемного механизма является трос. Их главное достоинство – высокая ремонтопригодность. Это преимущество несколько нивелирует недостатки этих ЭСП: вытягивание и износ троса, невысокая прочность направляющих головок из пластика и подверженность электродвигателя перегреву. Все эти изъяны сильно сказываются на надежности и качестве работы тросовых ЭСП.

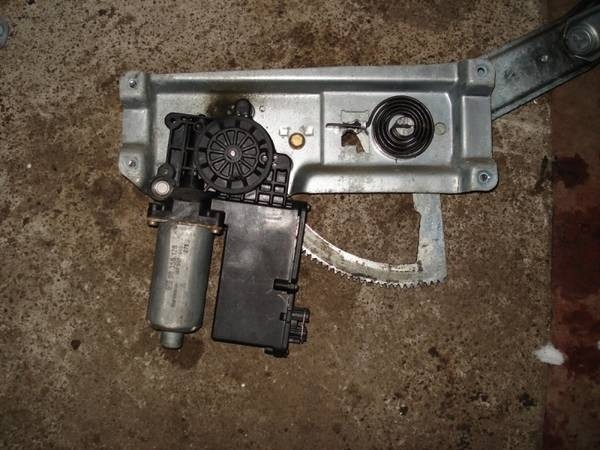

Стеклоподъемники рычажного принципа действия сочетают в себе небольшие размеры и высокую надежность. Электродвигатель их механизма вращает плоскую шестерню (точнее – только ее сегмент), передающую вращение 1 или 2 рычагам. Последние осуществляют поворот и при этом перемещают пластину с закрепленным на ней стеклом. Принцип работы обуславливает основной недостаток рычажных ЭСП – неравномерность скорости перемещения стекла, которая тем ниже, чем выше находится стекло.

Конструкция реечных электрических стеклоподъемников

Принцип работы реечных стеклоподъемников: вращательное движение, которое передается от электромотора шестерни, преобразуется в линейное перемещение рейки с закрепленной на ней кареткой стекла. Такие ЭСП по сравнению с тросовыми более надежны и долговечны. Помимо этого шума они издают меньше, а скорость их работы намного выше, чем у тросовых.

Электрические реечные стеклоподъемники на Газель  в чем преимущества?

По сравнению с рычажными реечные стеклоподъемники отличает равномерность и плавность хода стекла.

При их использовании отсутствует перекос стекла. Но у них есть и недостатки. Металлическим шестерням необходима смазка, иначе они быстро изнашиваются и перестают нормально функционировать. Если вместо металлических шестерен стоят пластмассовые, то это существенно уменьшает срок службы ЭСП. Реечным ЭСП необходимо больше свободного пространства, чем тросовым, внутри дверцы машины.

Электрические реечные стеклоподъемники на Газель  в чем преимущества?

При сравнении рычажных и реечных ЭСП по степени надежности главными факторами являются конструкция конкретного подъемника и качество его изготовления (производитель).

Электрические реечные подъемники на Газель

На Газелях хорошо себя зарекомендовали ЭСП Гранат классической конструкции (шестерня привода сцепляется с зубцами, имеющимися непосредственно на самой рейке). Они комплектуются мотор-редуктором импортного производства. Основные характеристики:

  • время полного перемещения стекла – до 7 сек;
  • питание 12 В;
  • ток потребления при номинальном усилии – до 2,5 А;
  • уровень шума составляет 40–50 Дб, что не громче, чем у работающего двигателя;
  • номинальное усилие во время подъема стекла составляет 120 Н;
  • ресурс – 30000 циклов.

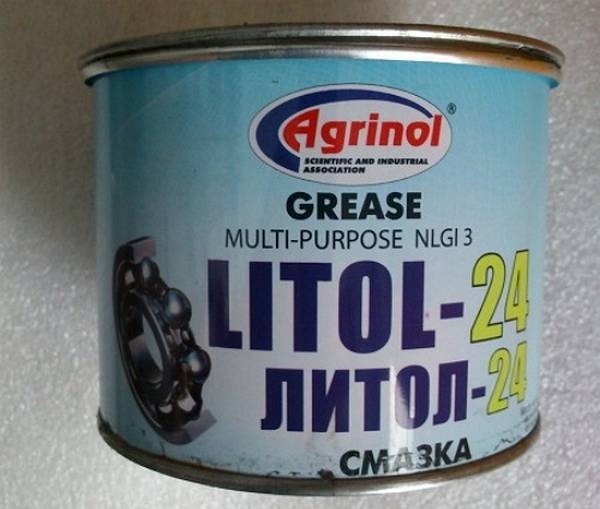

Трущиеся детали механизма ЭСП необходимо смазывать через каждые пройденные 25–30 тысяч км пробега. Для этого применяется консистентная смазка ЛИТОЛ-24 или ШРУС-4. Электропривод на протяжении всего установленного ресурса эксплуатации ЭСП специального техобслуживания не требует.

Электрические реечные стеклоподъемники на Газель  в чем преимущества?

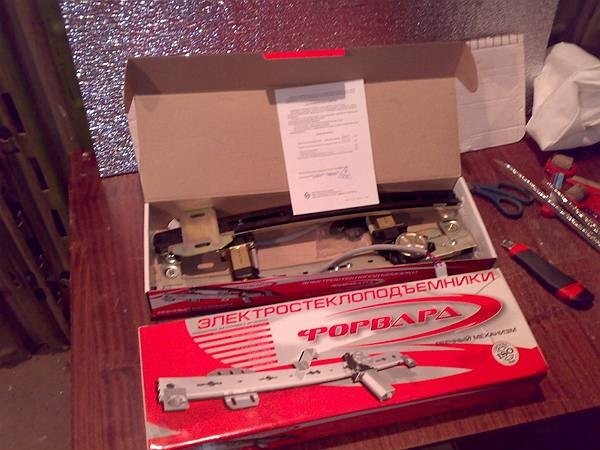

Одними из наиболее признанных являются ЭСП «ФОРВАРД» компании «Технические системы». У них уникальная конструкция, не имеющая аналогов в мире. Они отлично себя зарекомендовали в процессе эксплуатации, в том числе и при установке на Газели.

Ноу-хау конструкции «ФОРВАРД» состоит в том, что рейка ЭСП представляет из себя корпус, в котором находится механизм для перемещения стекла – цепная зубчатая передача и шестерни, приводящие ее в движение вместе с прикрепленной к ней кареткой для стекла. Материал передачи и шестерен – стеклонаполненный полиамид (высококачественный пластик). Приводной электродвигатель неподвижно закреплен на рейке. Используемый моторредуктор более компактный, чем аналогичные, установленные в других ЭСП. Его неподвижное расположение исключает любые повреждения электропроводки. ЭСП чрезвычайно компактные и легкие.

Электрические реечные стеклоподъемники на Газель  в чем преимущества?

Работу «ФОРВАРД» на Газели практически не слышно благодаря оптимально подобранной паре трения: металла направляющей и пластика зубчатой рейки. Также за счет этого между направляющей и рейкой трение близко к нулю и элементы ЭСП практически не изнашиваются при эксплуатации. После испытаний в заводских условиях (30000 циклов) каких-либо следов износа не обнаружено.

Основные характеристики:

  • напряжение в диапазоне 10,8–15 В;
  • допустимое усилие, создаваемое на ведущей пластине, составляет 20 кгс;
  • номинальное усилие (НУ) – 12 кгс;
  • время полного перемещения стекла при НУ и напряжении 13,5 В – 6 сек;
  • ток потребления при НУ и напряжении 13,5 В не более 8 А;
  • все материалы ЭСП рассчитаны на работу  в диапазоне температур от –45 до + 100 оC и в условиях высокой влажности;
  • гарантийный срок 36 месяцев.

Производитель настоятельно не рекомендует применять пластичные смазки (Солидол, Литол и подобные) – им свойственно накапливать пыль и они начинают повреждать конструкцию, действуя как абразив. Возможно использование небольшого количества силиконовой смазки.

Электрические реечные стеклоподъемники на Газель  в чем преимущества?

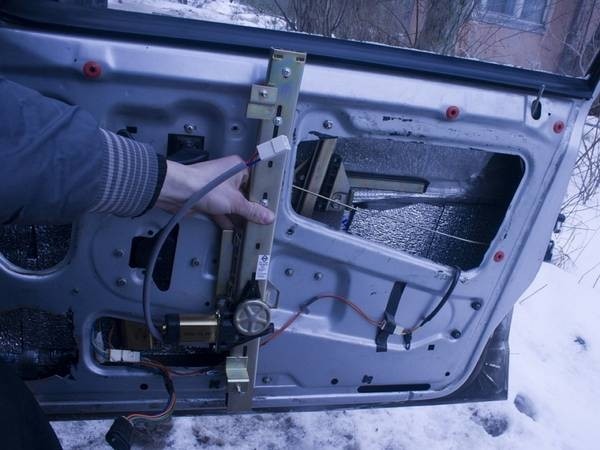

Выше рассмотренные ЭСП устанавливаются в двери Газели на места штатных подъемников и монтируются в имеющиеся крепежные отверстия прилагаемыми деталями для крепления.
