Устройство датчиков современного автомобиля

До 70-го года прошлого века любой автомобиль был оборудован максимум тремя датчиками: уровня топлива, температуры охлаждающей жидкости и давления масла. Они подключались к магнитоэлектрическим и световым устройствам индикации на панели приборов. Их назначением являлось только информирование водителя о параметрах работы двигателя и количестве горючего. Тогда устройство датчиков автомобиля было очень простым.

Но время шло, и в 70-е годы того же столетия производители автомобилей стали уменьшать содержание вредных веществ в выхлопных газах, сходящих с их конвейеров авто. Необходимые для этого автомобильные датчики уже ничего не сообщали водителю, а только передавали информацию о работе двигателя в ЭБУ. Общее их количество в каждой машине значительно увеличилось. Следующее десятилетие ознаменовалось борьбой за безопасность при использовании машин, для этого были сконструированы новые датчики. Они предназначались для работы антиблокировочной системы тормозов и срабатывания пневматических подушек безопасности во время дорожно-транспортных происшествий.

АБС

Эта система предназначена для того чтобы не допускать полного блокирования колес при торможении. Поэтому устройство обязательно содержит датчики скорости вращения колес. Их конструкции различны. Они бывают пассивные или активные.

    • Пассивные — это в большей мере индуктивные датчики. Собственно датчик состоит из стального сердечника и катушки с большим числом витков тонкого эмалированного медного провода. Для того чтобы он мог выполнять свои функции, на привод колеса или на ступицу напрессовывают стальное зубчатое кольцо. А датчик закрепляют так, чтобы при вращении колеса зубцы проходили вблизи сердечника и индуцировали в катушке электрические импульсы. Их частота следования и будет пропорциональным выражением скорости вращения колеса. Преимущества устройство такого типа: простота, отсутствие питания и низкая стоимость. Их недостатком является слишком маленькая амплитуда импульсов на скоростях до 7 км/час.
  • Активные, которые бывают двух видов. Одни на основе всем известного эффекте Холла. Другие – магниторезистивные на основе одноименного явления. Магниторезистивный эффект состоит в изменении электрического сопротивления полупроводника при попадании в магнитное поле. Оба вида активных датчиков отличаются достаточной амплитудой импульсов при любых скоростях. Но их устройство сложнее, а стоимость выше пассивных. Да и то, что им необходимо питание, не назовешь преимуществом.

Система смазки

Автомобильные датчики, контролирующие параметры работы этой системы, бывают трех видов:

  • Датчик уровня масла. Имеет, пожалуй, самое простое устройство. Это поплавок, вертикально движущийся в поддоне картера по направляющей и замыкающий контакты при достижении поверхностью масла минимально допустимого уровня. Добавление масла приводит к подъему уровня и размыканию контактов.
  • Датчик давления масла (ДД). Чаще всего он бывает электромеханический. Его устройство упругой диафрагмой делится на две части. Которая под действием давления масла деформируется и перемещает движок потенциометра. В результате чего изменяется сопротивление между клеммой выхода и массой. При падении давления масла диафрагма возвращается под действием пружины.
  • Датчик недостаточного (аварийного) давления. Состоит из такой же, как у ДД диафрагмы с пружиной, и контакта, нормально замкнутого на массу. К его клемме подключается один из контактов контрольной лампочки аварийного давления масла в комбинации приборов. На другой контакт этой лампочки при включении зажигания подается питание, поэтому она начинает светиться. После пуска двигателя диафрагма под действием давления масла размыкает контакт клеммы датчика с массой. При этом контрольная лампа гаснет. Снижение давления масла менее допустимого приводит к тому, что под действием пружины клемма замыкается на массу и лампа вновь загорается, сигнализируя о недостатке давления в системе.
  • Охлаждение двигателя

    Автомобиль с карбюраторным двигателем оснащался двумя датчиками температуры. Один из них включал электрический вентилятор радиатора для поддержания рабочей температуры. С другого снимало показания устройство индикации. Система охлаждения современного автомобиля, оснащенного электронным блоком управления двигателем (ЭБУ), также имеет два датчика температуры. Один из них использует устройство индикации температуры охлаждающей жидкости в комбинации приборов. Другой термодатчик необходим для работы ЭБУ. Их устройство принципиально не различается. Оба они являются термисторами, имеющими отрицательный температурный коэффициент. То есть их сопротивление при уменьшении температуры понижается.

    Впускной тракт

    • Датчик массового расхода воздуха (ДМРВ). Предназначен для определения объема воздуха, поступающего в цилиндры. Это необходимо, чтобы рассчитать количества топлива для образования сбалансированной топливовоздушной смеси. В состав узла входят деве нити из платины, через которые пропускают электрический ток. Одна из них находится в потоке воздуха, поступающего в мотор. Другая, эталонная – в стороне от него. Токи, проходящие через них, сравниваются в ЭБУ. По разнице между ними определяют объем, поступающего в мотор воздуха. Иногда для большей точности учитывают температуру воздуха.
    • Датчик абсолютного давления воздуха во впускном коллекторе, называемый еще MAP-сенсором. Используется для определения объема воздуха, поступающего в цилиндры. Он может быть альтернативой ДМРВ для турбированных моторов. Устройство состоит из корпуса и керамической диафрагмы с напылением тензорезистивной пленки. Объем корпуса делится диафрагмой на 2 части. Одна из них герметична, а воздух из нее откачен. Другая соединяется трубкой с впускным коллектором, поэтому давление в ней равно давлению нагнетаемого в мотор воздуха. Под действием этого давления диафрагма деформируется, от этого меняется сопротивление пленки на ней. Это сопротивление и характеризует абсолютное давление воздуха в коллекторе.
    • Датчик положения дроссельной заслонки (ДПДЗ). Выдает сигнал, пропорциональный углу открывания воздушной заслонки. Является, в сущности, переменным резистором. Его неподвижные контакты соединяются с массой и с опорным напряжением. А с подвижного, механически связанного с осью дроссельной заслонки, снимается выходное напряжение.

    Выхлопная система

    Кислородный датчик. Это устройство играет роль обратной связи для поддержания нужного соотношения воздуха и топлива в камерах сгорания. Его работа базируется на принципе действия гальванического элемента с твердым электролитом. В качестве последнего выступает керамика на основе диоксида циркония. Электродами конструкции служит напыление платины с обеих сторон керамики. Устройство начинает работать после разогрева до температуры от 300 до 400 ?C.

    Разогрев до такой высокой температуры происходит обычно горячими выхлопными газами либо нагревательным элементом. Такой температурный режим необходим для возникновения проводимости керамического электролита. Присутствие в выхлопе двигателя не сгоревшего топлива является причиной появления на электродах датчика разности потенциалов. Несмотря на то, что все привыкли называть этот прибор датчиком кислорода, он является скорее датчиком не сгоревшего топлива. Так как появление выходного сигнала происходит при контакте его поверхности не с кислородом, а с парами топлива.

    Прочие датчики

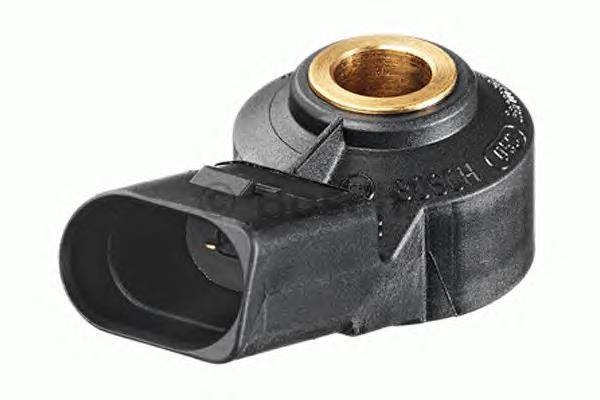

    • Датчик детонации. Предназначен, как можно догадаться, для обнаружения в двигателе процесса детонации. Для его работы используются пьезоэлектрические свойства кварца. Деформация пластины из этого материала вызывает возникновение на ее торцах разности потенциалов. ЭБУ в ответ на появление импульсов детонации уменьшает угол опережения зажигания.

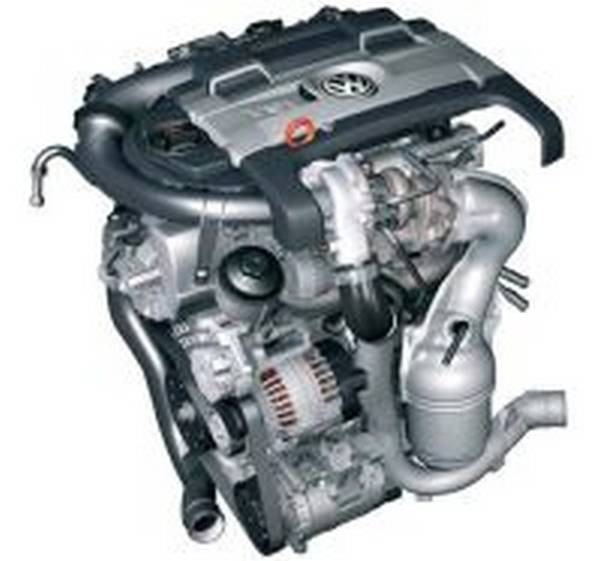

      Устройство датчиков современного автомобиля

    • Датчик положения коленвала (ДПКВ). Формирует импульс, соответствующий ВМТ поршней I и IV цилиндров. Без сигнала этого датчика невозможно точно определить моменты впрыска топлива и искрообразования. Время их появления измеряется величиной задержки относительно импульса этого датчика. Скорость вращения коленвала оценивается по частоте следования этих импульсов. Устройство чаще всего бывает магниторезистивным или датчиком Холла.

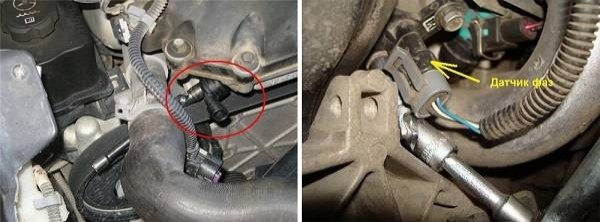

    • Датчик положения распредвала ( ДПРВ). Служит для формирования импульсного сигнала такта сжатия в I цилиндре. Для уверенной работы при невысокой частоте вращения распредвала это устройство делают только на основе эффекта Холла. Остальные фазы газораспределения определяют с учетом этого импульса при помощи сигнала ДПКВ.

      Устройство датчиков современного автомобиля
