Секвентальная коробка передач — что это такое

Автомобильная инженерная мысль за прошедшие десятилетия продвинулась далеко вперед, о чем свидетельствуют новые разработки в области конструирования трансмиссий. На данный момент на разных моделях как гражданских, так и спортивных автомобилей можно встретить различные по своему типу КПП, которые предназначены для передачи больших по величине крутящих моментов. Современные механические коробки отличаются друг от друга по конструкции, и примером этому служат секвентальные КПП, которые получили широкое распространение. Стоит отметить, что полноценные коробки секвентального типа остались в неизменном виде только на мотоциклах. Однако в последнее время очень популярными стали автоматические коробки, в которых реализована опция ручного выбора передач. Такая функция получила название типтроник или стептроник.

Типы коробок передач автомобиля

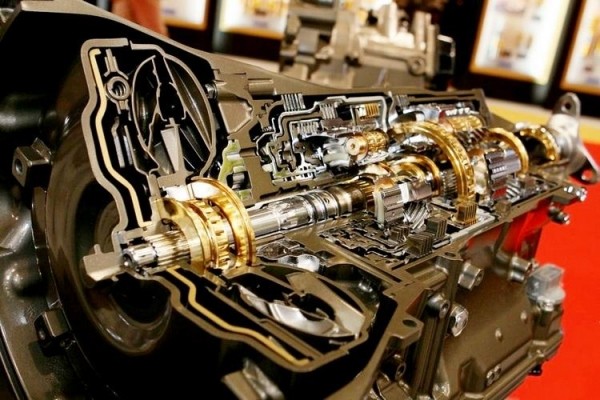

Коробка передач автомобиля в разрезе

Основная задача любой трансмиссии заключается в плавной передаче мощности от силовой установки на ведущие колеса. По своей конструкции КПП разделяются на следующие виды:

Механические КПП. Классифицируются по количеству ведущих, ведомых и промежуточных валов, по числу передач вперед и назад. Автоматические КПП. Основное отличие сводится к конструкции коробки. Гидротрансформатор. В основу конструкции положен планетарный ряд Фурье (планетарная передача). Вариатор. В конструкцию входит два шкива, которые изменяют свой диаметр под действием центробежной силы, что влечет изменение передаточных чисел. Между шкивами располагается цепная или ременная передача. Связь между двигателем и коробкой осуществляется посредством гидротрансформатора. Роботизированные. Механическая КПП с электронным управлением процесса смены передач.

Что лучше вариатор или автомат прочитать можно здесь

Выше представлены одни из наиболее распространенных видов трансмиссий, которые широко популяризованы на современных транспортных средствах.
Современные механические трансмиссии состоят из двух или трех валов (в зависимости от типа привода: 2 — для переднего или заднего, 3 — для заднего и полного), на которых установлены косозубые шестеренки. Именно через косозубое зацепление происходит передача крутящего момента. Между шестернями установлены сепараторы, в которые входят вилки включения передач. На внутренней стороне сепараторов и косозубых шестеренок нарезано больше число зубцов, посредством которых обеспечивается их зацепление друг с другом. В механических коробках валы изготавливаются из цельной металлической заготовки и они не разбираются. В такой трансмиссии можно включить первую передачу, а затем, например, третью и автомобиль будет продолжаться двигаться. Если же трогаться на скользком покрытии без каких-либо межосевых и межколесных блокировок, то можно стартовать с четвертой и двигатель не заглохнет.

Секвентальная коробка передач

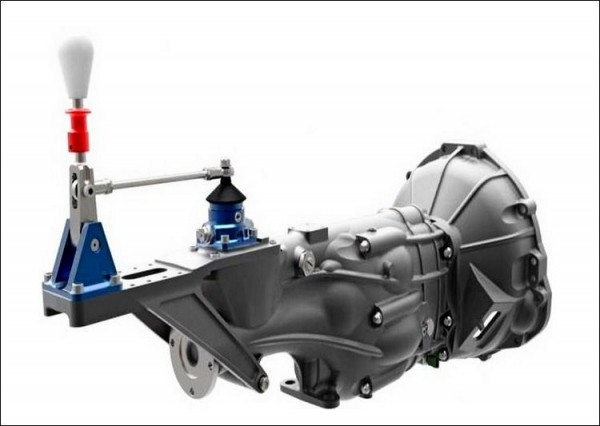

Секвентальная коробка передач автомобиля

Отличие секвентальной КПП от стандартной механической заключается в том, что такие коробки бывают только двухвальными, все шестеренки в них только прямозубые и нет никаких синхронизаторов. Их роль выполняют подвижные муфты, которые и включают передачи. Помимо конструктивных различий существуют еще и эксплуатационные: в механической КПП передача включается после выключения сцепления (опытные водители переключают передачи подбирая необходимые обороты и без сцепления), а в секвентальной же коробке при езде по прямой или в гору передачи переключать можно без выключения сцепления, что позволяет делать их конструкция. Также к преимуществам секвентальной КПП можно отнести:

меньшие габаритные размеры корпуса коробки; возможность передавать больший крутящий момент; выдерживает переменные нагрузки; скорость переключения составляет 0,1-0,2 сек; при смене передач не падают обороты двигателя; не теряется мощность в трансмиссии, которая вызвана нагревом деталей; меньшая нагрузка на подшипники валов; простота обслуживания.

В секвентальной коробке при езде по прямой или в гору передачи переключать можно без выключения сцепления.

Стоит отметить, что принцип работы секвентальной КПП основывается только на последовательной смене передач как в обратном, так и в прямом порядке. Таким образом повышение передач осуществляется ступенчато, т.е. нельзя перескочить, например со второй на четвертую, потому что этому будет препятствовать конструкция коробки. Также одной из особенностей устройства секвентальной коробки передач служит то, что первичный и вторичный вал в такой трансмиссии наборный, т.е. состоит из нескольких промежуточных взаимосвязанных между собой элементов. Такая особенность позволяет механикам оперативно менять шестеренки на спортивных автомобилях прямо во время гонок, чтобы подобрать оптимальные передаточные числовые соотношения зубчатых колес под текущие условия состязаний.

Коробка передач типтроник

Для реализации гоночного потенциала своих автомобилей, компания Porsche совместно с концерном Volkswagen и производителем автомобильных комплектующих компанией ZF Friedrichshafen спроектировали автоматические КПП с возможностью ручного переключения, но это не классическая секвентальная коробка передач. Такой принцип управления получил собственный товарный знак и стал называться Tiptronic. Стоит отметить, что данную технологию взяли на вооружение большое число автоконцернов, однако каждый представитель мирового авторитейла адаптировал типтроник под свои конструкции КПП. В автомобилестроении такой принцип получил название стептроник. Стоит отметить, что имитация передач в автоматической трансмиссии осуществляется блоком управления КПП, т.е. в конструкции «автомата» нет никакого секвентального механизма, потому что и так немаленькая по своим размерам коробка достигала бы размеров, сопоставимых с габаритами двигателя. Именно поэтому некорректно называть такие коробки секвентальными!

В чем разница между типтроником и автоматом

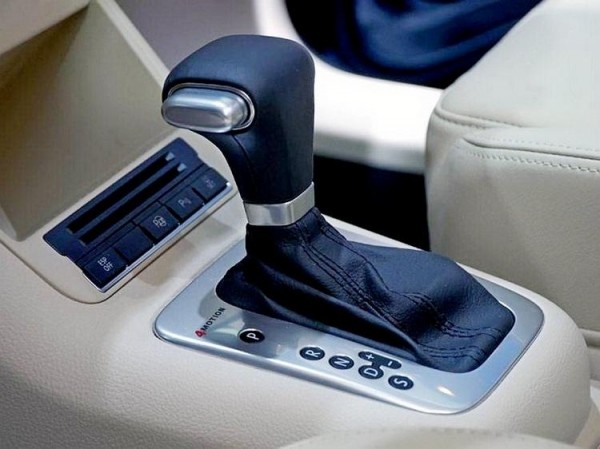

Рычаг переключения Типтроника

В первую очередь разница заключается в режиме эксплуатации автомобиля. Когда водитель передвигается в режиме «автомат», то он переводит селектор выбора передач в режим D и движется, нажимая на педаль газа. В этот момент блок управления двигателем принимает сигнал от датчика положения акселератора и подает больше топлива в цилиндры двигателя, потому что дроссельной заслонкой, которая предназначена для подачи воздуха в те же цилиндры, управляет сам водитель. Такие действия приводят к повышению оборотов коленчатого вала и как следствие растут обороты турбинного и роторного колеса гидротрансформатора, что вызывает переход от низшей на последующие передачи. С уменьшением числа оборотов двигателя и скорости автомобиля коробка понижает передачу.

Разница типтроника и автомата заключается в режиме эксплуатации автомобиля.

При переводе селектора в режим S или M (типтроник или стептроник) водитель самостоятельно подбирает передачу, которая будет отвечать его режиму движения. Для этого он ориентируется на скорость автомобиля и на обороты коленчатого вала. Однако в каждой коробке реализована защитная функция, которая заключается в том, что стрелка тахометра никогда не дойдет до красной зоны или так называемой отсечки, потому что это повысит нагрузку на коробку. Если одной фразой описать разницу, то можно уверенно сказать, что эксплуатация в режиме типтроника и автомата идентична, только отличается число оборотов, на которых переключаются передачи. Теперь вы поняли, как пользоваться типтроником на своем авто. Стоит отметить, что при переключении на пониженную передачу может ощущаться небольшой удар по кузову. Это не свидетельствует о какой-либо поломке, а лишь говорит о том, что водитель выбрал для такой задачи неправильный скоростной режим.

Коробка типтроник: плюсы и минусы

К преимуществам коробки можно отнести:

адаптация под любые условия вождения; возможность самостоятельного выбора передач; полноценная реализация тягово-динамического потенциала мотора; пониженная или повышенная передача стептроника выбирается автоматически.

К недостаткам можно отнести:

более сложные прошивки блока коробки; сложная конструкция рычага управления трансмиссией; увеличенный расход топлива; сложность управления.

Любой технически сложный механизма имеет как свои достоинства, так и недостатки.

И как показывает практика эксплуатации коробок передач, режимом типтроник водитель пользуется только 5-10 % времени. Такая тенденция начинает прослеживаться уже при покупке автомобиля. В этот момент менеджер по продажам объясняется покупателю как ездить на типтронике, но зачастую слышит ответ, что водителю это не нужно.
На некоторых европейских моделях автомобилей встречаются автоматические адаптивные секвентальные коробки передач. Основное их отличие от классических в том, что адаптивный «автомат» подстраиваются под манеру управления водителем и под ритм передвижения. Если вы ездите на автомобиле в городе на невысокой скорости, то такая КПП будет быстро переходить на повышающую передачу, чтобы достигалась топливная экономичность. Если же вы передвигаетесь по трассе, то переключаться передачи будут немного с запозданием, чтобы автомобиль эффективно набирал скорость и быстро выходил на режим движения на повышенной передаче.

Что такое коробка изитроник

Изитроник это модификация роботизированных коробок передач, которые устанавливаются на автомобили марки Опель. Такая КПП состоит из механической части и гидравлического блока управления. В салоне авто нет педали сцепления, но в отличие от других роботов, такая коробка работает исключительно по секвентальному принципу, потому что в ее конструкции отсутствует режим D и нет фиксированного режима P. Водитель самостоятельно подает управляющий сигнал в блок управления ДВС путем перемещения кулисы выбора передач вперед или назад.

Изитроник это модификация роботизированных коробок передач.

К другим примерам аналогичных коробок относятся:

SeleSpeed – устанавливается на Fiat, Lancia, Alfa-Romeo; DSG – Volkswagen, Skoda; S-tronic (аналог DSG) – Audi; PowerShift – Volvo; DCT – Kia.

Так что же лучше: типтроник или автомат? Однозначно ответить на этот вопрос нельзя, поскольку все ответы будут исключительно субъективными. С уверенностью можно сказать, что каждый водитель самостоятельно выбирает для себя наиболее оптимальный режим управления автомобилем.
