В топливном подводе горючего к мотору автомобиля существует один маленький, но очень значимый элемент – регулятор давления топлива. Признаки неисправности этой детали незаметны на первый взгляд, поэтому сразу ее выход из строя обнаружить трудно. Но эта поломка может привести к очень серьезным последствиям – напор горючего, не контролируемый регулятором, может значительно превысить норму, что приведет к обрыву шлангов.
Как работает регулятор давления топлива (РДТ) и где он установлен?

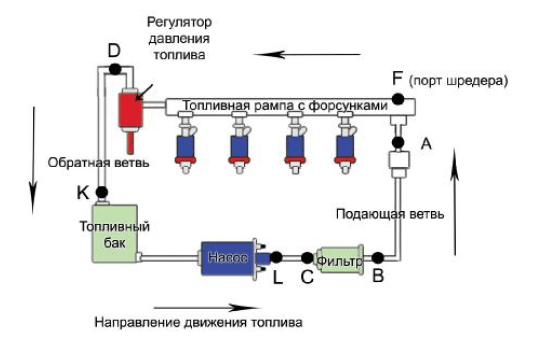

Устройство топливной системы автомобиля

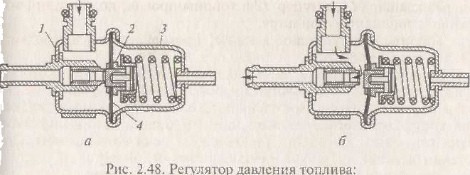

Устройство РДТ представляет собой вакуумный клапан. Общее его строение – это корпус с клапаном, мембраной и пружиной. В корпусе имеется три отверстия – два из них – вывод горючего, третье ведет к впускному коллектору. Принцип работы регулятора давления топлива заключается в следующем: когда мотор набирает обороты, значительно вырастает потребление топлива и, в результате создается разрежение в третьем выходе, которое собирает пружину, приподнимая мембрану. Таким образом приоткрывается клапан в регуляторе давления топлива. После создания достаточного напора для установленного количества оборотов, обратный клапан перенаправляет горючее обратно в бак по возвратному шлангу.
РДТ иначе называют – “обратный клапан”.
Снижение или повышение напора в топливопроводе автомобиля требуется при работе мотора на различных оборотах. Например, на холостом ходу для его работы требуется совсем небольшое количество горючего. Соответственно и напор в системе будет понижаться. И совершенно другой вид приобретает состояние топливной системы во время значительных нагрузок (ускорения автомобиля). Для качественной работы мотора и достаточной подачи в него горючего в этих условиях происходит резкое повышение давления.
Так где же находится регулятор давления топлива? Стандартно он расположен в топливной рампе. Бывает, его расположение изменено – например, РДТ устанавливают в шланге обратной подачи или даже в баке. Установка в бензобаке позволяет избежать дополнительных топливных магистралей, а обратный клапан просто не пропускает в систему лишнее горючее. Но, независимо от места его расположения, регулятор топливного давления выполняет одинаковую функцию – поддержание требуемого и безопасного для автомобиля напора горючего.
РДТ в дизельном моторе

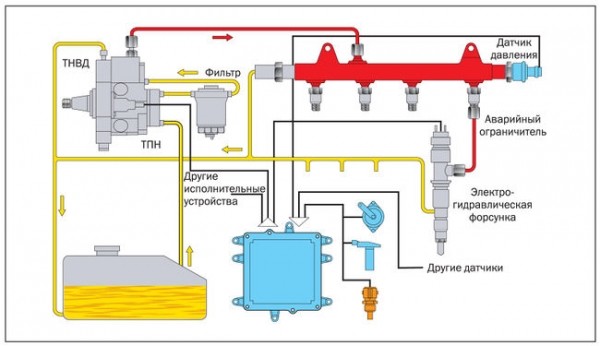

Датчик давления топлива в дизельных двигателях
Автомобили с дизельными моторами имеют в топливной системе обратный клапан несколько иной структуры. Его составными частями становятся соленоид и шток, который уперт в шарик для перекрытия обратной подачи. Таким способом мотор защищен от быстрого износа, так как снижены гидравлические колебания.
Ремонт регулятора давления топлива на дизельном моторе осуществляется аналогично бензиновому, а его расположение – или так же в топливной рампе, или же на корпусе насоса.
Что может быть причиной поломки РДТ?
Регулятор давления подачи топлива чаще всего ломается в связи с износом. Это случается после одной-двух сотен тысяч пробега. В этом случае мембрана истончается или рассыхается, пружина может ослабнуть, а клапан подклинивает. Поломка обратного клапана ранее ста тысяч пробега, вероятнее всего, указывает на его некачественную сборку, или же брак детали. К сожалению, такое случается.
Стоимость РДТ небольшая, а с его заменой можно справиться самостоятельно, без посещения автосервиса.
Другая причина поломки регулируемого регулятора давления топлива – некачественное горючее или несвоевременная замена топливных фильтров. В этом случае посторонние примеси, попадающие в топливную систему автомобиля, также засоряют и РДТ. Тогда чаще всего начинает барахлить клапан в нем. Чистка регулятора давления топлива не проводится, так же, как и нет необходимости проводить его ремонт – дешевле и проще установить новый.
Как обнаружить неисправность?
Существует ряд особенностей в работе автомобиля, по которым и может быть заподозрен выход из строя РДТ. Рассмотрим эти признаки плохой работы регулятора давления топлива:
- Запуская двигатель надо достаточно долго крутить стартер и одновременно держать выжатой педаль газа. На холостых, или низких оборотах наблюдается крайне неустойчивая работа двигателя, вплоть до того, что он может глохнуть. Попытка подгазовывать не приводит к должному результату – мощность практически не увеличивается. Замечаются резкие перепады оборотов мотора на холостую. Потеря ускорения после переключения передач или резкие рывки автомобиля во время движения. Значительное увеличение расхода горючего. Подтеки горючего на шлангах системы. При этом их замена и установка новых хомутов не приводит к лучшему результату.
Если в работе автомобиля встречается один, или же несколько перечисленных признаков, можно заподозрить сбой в работе регулятора давления топлива. Как это проверить? Так как датчик регулятора давления топлива нельзя отнести к электронным или электрическим элементам и проверить его работу с помощью приборов автомобиля нет возможности, то потребуется прибегнуть к дополнительным инструментам.
Измерение напора в системе

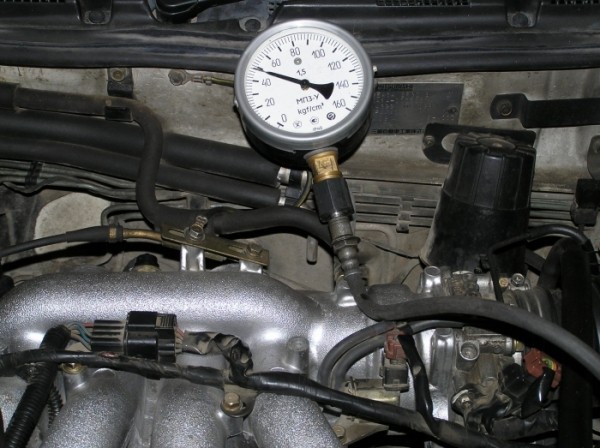

Измерение давления в топливной системе автомобиля
Определить полноценность работы обратного клапана можно с помощью измерения напора горючего в системе. Прибор для измерения существующего давления в топливной рампе называется механический манометр. Для правильного определения показателей, его подсоединяют к системе так:
- Откручиваем пробку штуцера – это действие позволит контролировать напор топлива на торце. Из полости штуцера выворачиваем золотник. К штуцеру присоединяем шланг манометра. Закрепляем его хомутом. Запускаем двигатель.
После его запуска изучаются показания прибора. Так, манометр для измерения давления в топливной рампе позволяет определить, насколько напор горючего выходит за пределы допустимого (норма до 3 кг/см2). После остановки мотора не должно происходить резкое снижение напора, так как исправно работающий обратный клапан перекрывает обратный отток горючего и сохраняет его уровень. Если манометр показывает, что уровень резко падает – то РДТ вышел из строя.
Без использования манометра тоже можно проверить давление в топливной рампе своими руками. Для этого надо попробовать пережать шланг обратной подачи при работающем двигателе. Когда пережат шланг, двигатель с неработающим универсальным регулятором давления топлива (если мотор очень сильно троил), набирает мощность и в работу вступают все цилиндры. Однако пережать обратный шланг не всегда возможно на современных автомобилях – в них устанавливаются металлические трубки либо шланги недостаточной длины.
Если встает вопрос о том, как проверить регулятор давления топлива на инжекторе, то здесь существует только один способ – с помощью манометра. Другие варианты невыполнимы на этом типе двигателя.
Замена обратного клапана

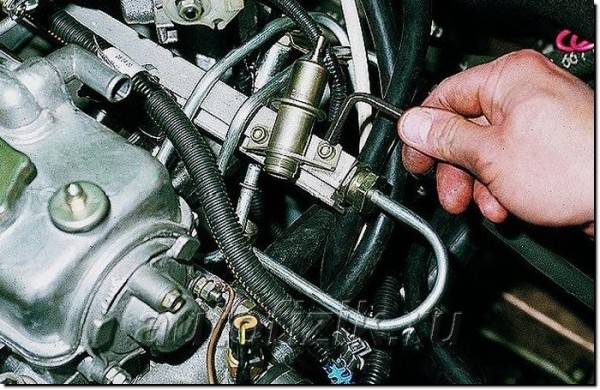

Снятие регулятора давления топлива
Когда проверка регулятора давления топлива показывает его неисправность, рекомендуется немедленно его заменить, во избежание быстрого износа деталей мотора.
Производим замену регулятора давления топлива:
- Снизить напор в топливопроводе; Аккуратно стянуть вакуумный шланг с РДТ; Отвернуть гайку крепления с трубки для слива горючего (она присоединена к шлангу); Откручиваем болты, которыми обратный клапан прикреплен к топливной рампе; Теперь можно вывести штуцер из отверстия; Далее надо снять обратный клапан с трубки для слива горючего (обращаем внимание на уплотнительное кольцо, которое пригодится для установки новой детали); Устанавливаем новый РДТ в обратном порядке.
Замена детали, вышедшей из строя, произведена, и далее надо проверить ее работу указанным выше способом. Главное помнить: своевременная диагностика неисправности датчика напора топлива позволит избежать серьезных последствий
