Особенности замены кислородного датчика ВАЗ-2114, признаки и причины неисправности

В связи с ужесточившимися нормами экологии все автомобили стали оборудоваться дополнительными системами, уменьшающими токсичность выхлопных газов, и практически на каждой машине с бензиновым двигателем теперь устанавливается катализатор. Датчик кислорода ВАЗ 2114 предназначен контролировать уровень вредных веществ в выпускной системе, в случае превышения нормы подавать сигнал о неисправности на блок управления.

• 1 Основные признаки неисправности датчика кислорода
• 2 Причины выхода из строя кислородного датчика
• 3 Определение неисправности по коду ошибки
• 4 Замена лямбда-зонда ВАЗ-2114
• 5 Проверка датчика кислорода самостоятельно
• 6 Замена коллектора с катализатором на вставку
• 7 Проблемы со снятием прикипевшего лямбда-зонда

Наиболее часто встречающиеся причины возросшего CO (токсичности выпускных газов) – забитый катализатор, выход из строя самого кислородного датчика (лямбда-зонда). Чтобы выявить поломку, автовладельцы обращаются к специалистам в автосервис, но найти причину сбоев в работе ДВС можно и самостоятельно, не обращаясь к профессионалам.

Основные признаки неисправности датчика кислорода

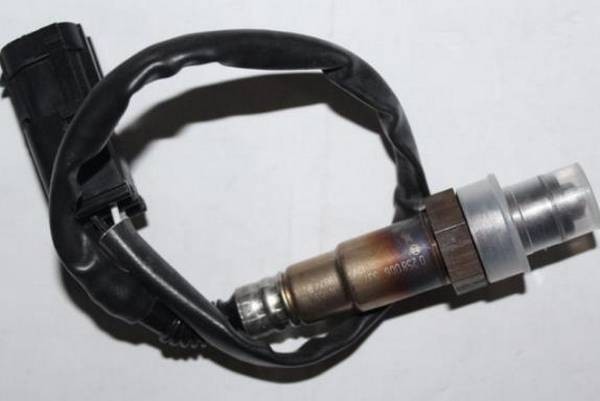

Лямбда-зонд на автомобиле ВАЗ-2114 представляет собой керамический нагревательный элемент с тонким покрытием платины, он замеряет содержание кислорода в выхлопной системе. На машине с двигателем 1.5 л (8 клапанов) датчик устанавливается на приемной выхлопной трубе, в непосредственной близости от ее соединения с резонатором (другой частью выпускного тракта).

Неисправность датчика кислорода (ДК) определяется по следующим признакам:

• плавают холостые обороты, особенно это хорошо заметно сразу после запуска двигателя;
• возрастает расход топлива;
• автомобиль не развивает максимальной скорости, плохо едет;
• при нажатии на педаль акселератора (газа) появляются провалы;
• увеличивается токсичность в отработанных газах (измеряется с помощью газоанализатора);
• появляется черный дым из трубы глушителя;
• загорается лампа диагностики (Check Engine) на панели приборов.

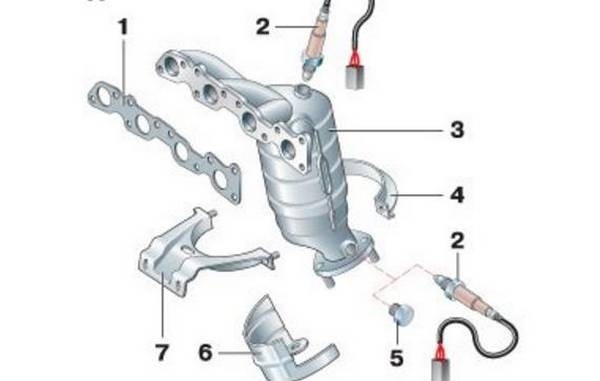

На двигателе 1.6 л в зависимости от модификации устанавливается один или два ДК: основной из датчиков расположен на выпускном коллекторе сверху (вкручивается в катализаторную банку), второй – в непосредственной близости от соединения коллектора с приемной трубой. Но второй лямбда-зонд встречается далеко не на всех 2114, вместо ДК здесь может быть ввернута и заглушка.

Диагностика на автомобиле с двумя лямбда-зондами несколько усложняется, во многих случаях выявить неисправность удается лишь с помощью компьютерной диагностики.

Причины выхода из строя кислородного датчика

Каждая деталь автомобиля обладает определенным ресурсом и со временем выходит из строя. Средний срок службы лямбда-зонда на «четырнадцатой» – 80-120 тысяч километров по пробегу, но датчик может выйти из строя раньше. Основные причины преждевременной поломки:

• некачественный бензин, заливаемый в бак;
• перегрев ДВС;
• механические воздействия на датчик (удар во время аварии, неаккуратное обращение при снятии ДК);
• заводской брак детали;
• детонация двигателя;
• неправильно отрегулированное зажигание.

При демонтаже кислородного датчика обязательно следует учитывать, что это деталь «боится» ударной нагрузки, поэтому стучать по лямбда-зонду, чтобы его открутить, ни в коем случае нельзя – керамика от удара рассыпается и приходит в негодность.

Определение неисправности по коду ошибки

Любая неполадка в электронной схеме управления двигателем выявляется с помощью различных диагностических приборов, о появившейся ошибке информирует сигнальная лампа на щитке приборов Check Engine. Каждой неисправности присваивается свой определенный код, наиболее характерные ошибки, связанные с отказом лямбда-зонда 2114:

• Р0135 – неисправность нагревательного элемента датчика кислорода;
• Р0134 – отсутствует отклик (такая ошибка нередко связана с обрывом проводов);
• Р0133 – слабый отклик лямбда-зонда;
• Р0130 – отсутствие или неверные показания сигнала;
• Р0131 – низкий уровень сигнала с датчика.

Следует отметить, что Check Engine загорается не во всех случаях, и тогда найти причину сбоя в работе ДВС становится сложнее. Определяется код с помощью:

• специального диагностического сканера;
• компьютерного стенда;
• ноутбука, подключенного к диагностическому разъему ДВС.

Также определить неисправность можно, не используя диагностическое оборудование, это делается с помощью одометра. В этом случае поступаем следующим образом:

• нажимаем кнопку, находящуюся с правой стороны от спидометра, включаем зажигание, все стрелки на приборах начнут двигаться против и по часовой стрелке;
• еще раз жмем на кнопку, на табло под спидометром высветится версия прошивки;

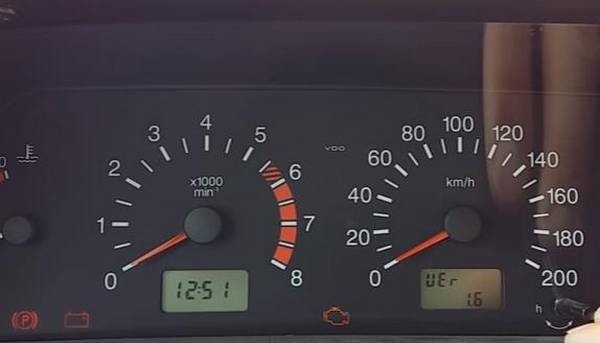

• производим нажатие еще раз, при наличии ошибок появляются коды, которые нужно расшифровать.

Если неисправностей в электронной системе ДВС не обнаружено, на табло будет высвечиваться ноль. Чтобы сбросить все коды, нужно при включенном зажигании и положении табло в режиме ошибок удерживать кнопку до тех пор, пока показания с экрана не исчезнут.

Замена лямбда-зонда ВАЗ-2114

Чтобы заменить кислородный датчик на машине с двигателем 1.5 L, желательно воспользоваться автоподъемником или ямой, так как ДК находится в достаточно труднодоступном месте. Производим работу в следующем порядке:

• открываем капот, находим разъем, соединяющий провода датчика с электропроводкой ЭСУД;
• разъединяем штекер;

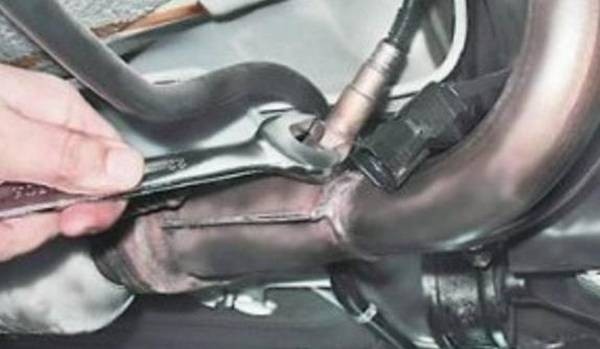

• ключом нужного размера отворачиваем датчик;
• устанавливаем новый лямбда-зонд на место, соединяем провода.

Так как запчасти производятся различными фирмами-изготовителями, конструкция лямбда зонда может несколько отличаться, соответственно, и ключ под шестигранник может понадобиться разного размера (на 17, 19 или 22). Снятие ДК на авто с мотором 1.6 производится аналогично, только здесь не обязательно загонять машину на яму, снятие-установка детали производится сверху, так как датчик здесь расположен достаточно удобно.

Проверка датчика кислорода самостоятельно

Прежде чем приступать к замене лямбда зонда, необходимо убедиться в его неисправности, проверить датчик. Диагностика ДК обычно производится с помощью мультиметра или осциллографа, но прежде необходимо произвести внешний осмотр, потому что причина поломки может заключаться в оборванных проводах, плохом контакте в штекере.

Чтобы проверить кислородный датчик тестером, необходимо один из щупов прибора подключить к сигнальному проводу лямбда-зонда (плюсовой разъем, обычно с проводом красного цвета), второй подсоединить к массе (щуп с черным проводом). Выполняем измерения в следующем порядке:

• запускаем двигатель и прогреваем мотор;

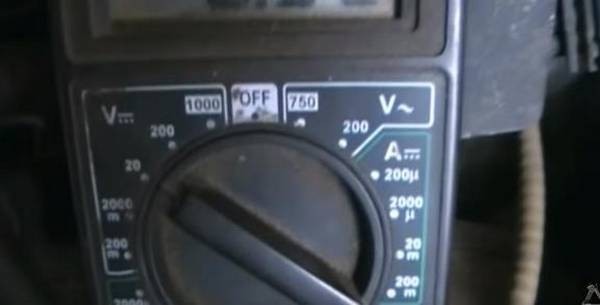

• устанавливаем мультиметр в режим постоянного напряжения (предел измерения – 20 Вольт);


• не останавливая мотор, подключаем щупы к ДК, производим замер. Если движок холодный, при исправном датчике тестер обычно показывает напряжение примерно 0,5 V, по мере прогрева показания на дисплее прибора меняются от 0,1 до 0,9 V.

Следует отметить, что такая проверка дает приблизительные результаты, и судить о полной исправности датчика здесь нельзя (в этом случае не проверяется скорость срабатывания, другие характеристики). Так можно только убедиться лишь в том, что лямбда-зонд вообще работоспособен в целом.

Замена коллектора с катализатором на вставку

Катализатор – «больное» место на автомобилях ВАЗ, с учетом плохого бензина, невысокого качества изготовления и тяжелых условий эксплуатации эта деталь служит относительно недолго, а стоит достаточно дорого. Самое простое решение – замена каталитического нейтрализатора на новую запасную часть, но нет никакой гарантии, что она честно отработает положенный ресурс, и ее не придется менять раньше времени.

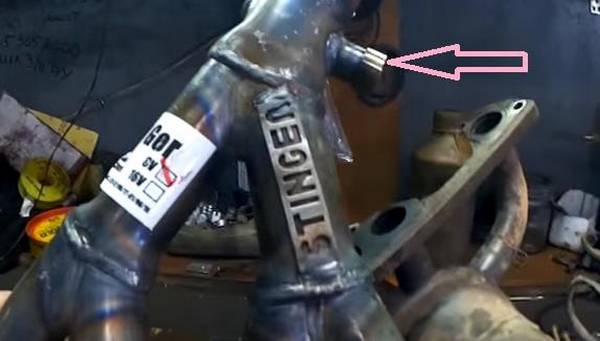

Достаточно часто автовладельцы производят замену катализатора на специальную вставку (stinger), особенно актуальна такая операция для автомобилей 2114 с двумя лямбда-зондами. Стингер для вазовского двигателя 1.6 L выполнен в виде обычного выпускного коллектора, но имеет два отверстия с резьбой под установку ДК, а для нижнего «зонда» сделан специальный отвод (обманка датчика).

Дополнительный отвод, приваренный к корпусу стингера, позволяет «обманывать» блок управления (при этом занижается уровень токсичности выхлопных газов, поступающих на датчик), и поэтому во многих случаях не требуется вмешательства в прошивку ЭБУ. Но следует отметить, что «обмануть» электронную систему двигателя удается не всегда, в таком случае электронный блок все равно приходится перепрограммировать.

Проблемы со снятием прикипевшего лямбда-зонда

Беспроблемно открутить датчик кислорода удается далеко не во всех случаях, от высоких температур металл прикипает, и стронуть лямбда-зонд с места порой очень сложно. Наиболее часто встречающиеся осложнения, возникающие при демонтаже ДК:

• закатывание граней шестигранника под ключ;
• сорванная резьба на самом датчике и в коллекторе.

Если лямбда-зонд идет под замену, не все так плохо – есть немало способов, позволяющих достаточно быстро произвести демонтаж:

• воспользоваться газовой горелкой или резаком, чтобы произвести нагрев места соединения датчика с элементом выпускной системы;
• обрезать провода со штекером и попробовать открутить ДК не рожковым, а накидным ключом или головкой с воротком;
• перед отворачиваем основательно обстучать металл молотком вокруг датчика, и если резьба не поддается, повторить эту операцию несколько раз.

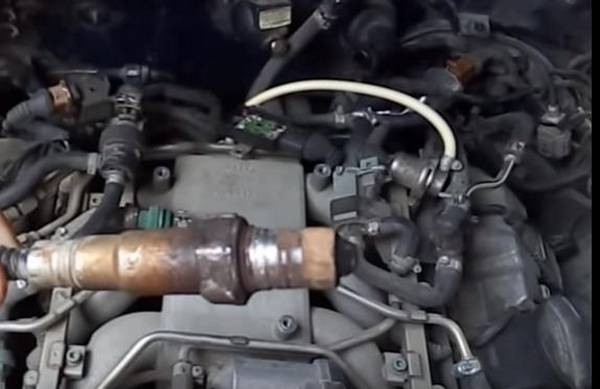

Нужно заметить, что проверенный метод с использованием WD-40 здесь практически не работает: закипевшая резьба настолько герметична, что химический состав практически не проникает вглубь соединения, и поэтому не «отъедает» окислившийся металл. Если нужно сохранить кислородный датчик, лучше воспользоваться нагревом с помощью газового резака, но нагревать следует только выхлопную трубу (коллектор), сам лямбда-зонд греть не рекомендуется.
