Карбюратор к 151: устройство, ремонт, регулировка

От состояния топливной системы напрямую зависит расход топлива, а если в ней есть неисправности, также ухудшается динамика автомобиля, двигатель начинает работать нестабильно.

• 1 Устройство карбюратора К-151
• 2 Подключение шлангов к карбюратору
• 3 Регулировка
• 4 Ремонт
• 5 Проблемы с карбюратором при установке газового оборудования
• 6 Замена карбюратора К-151
• 7 Ремонт насоса-ускорителя
• 8 Замена игольчатого клапана в поплавковой камере

В этой статье будет рассмотрен карбюратор К151: устройство, ремонт, регулировка, особенности настройки, а также основные неполадки и их признаки.

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

• основного корпуса (средней части) с поплавковой камерой;
• корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
• верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
• главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
• системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
• насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
• переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.

Подключение шлангов к карбюратору

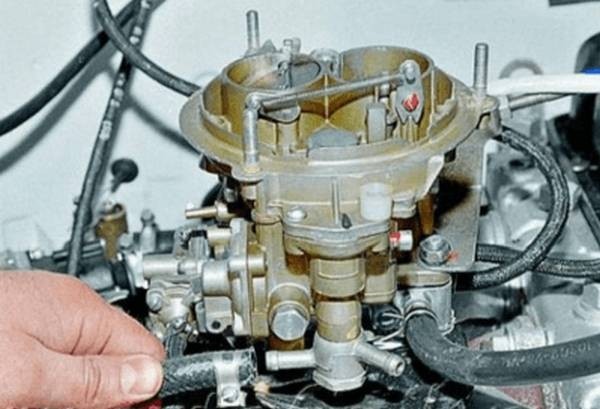

К карбюратору К-151 подсоединяется несколько шлангов двух диаметров – если их перепутать местами, двигатель не будет работать должным образом. Шланги подключаем в следующем порядке:

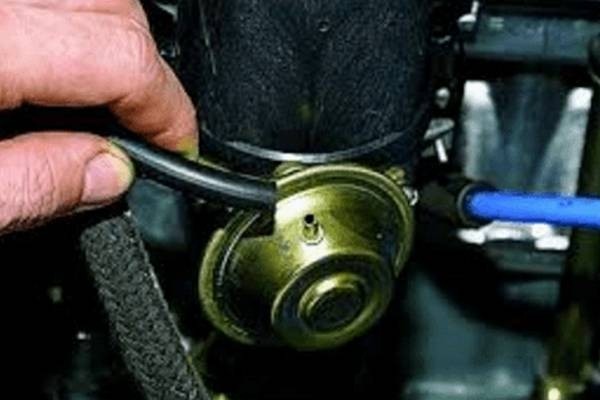

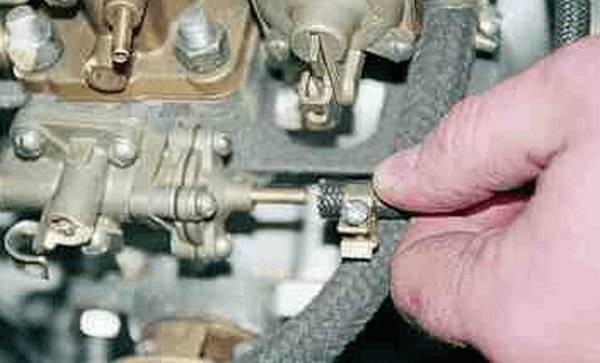

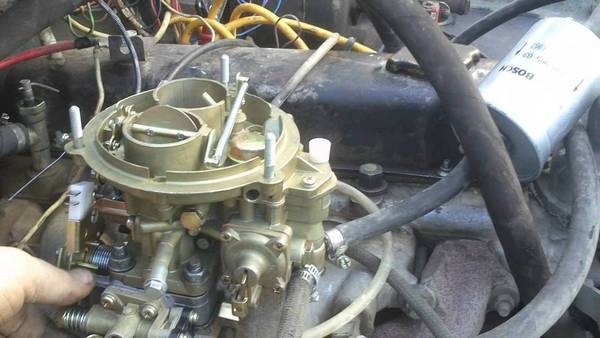

• основной топливный патрубок – к штуцеру, который находится под поплавковой камерой ближе к двигателю (на рисунке он зажат в руке);
• «обратку» – к нижнему отводу (он направлен с противоположную сторону от движка, и находится ниже основного штуцера);

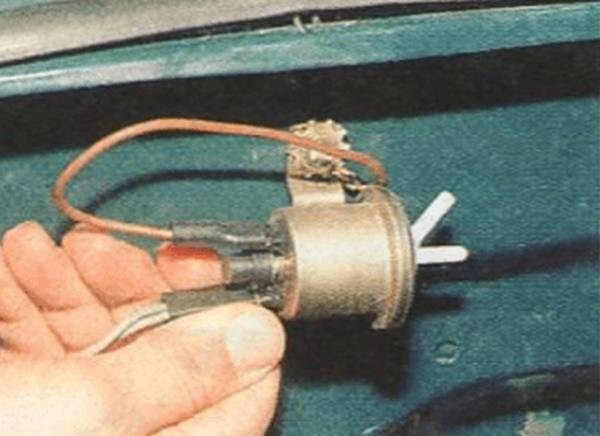

• два тонких шланга идут от электромагнитного клапана, один из них – на клапан экономайзера ХХ;


• второй – на нижний штуцер с другой стороны корпуса дроссельных заслонок (внизу на картинке под номером 2)


• вывод под номером 3 – со шлангом вакуумного опережителя зажигания на трамблере;

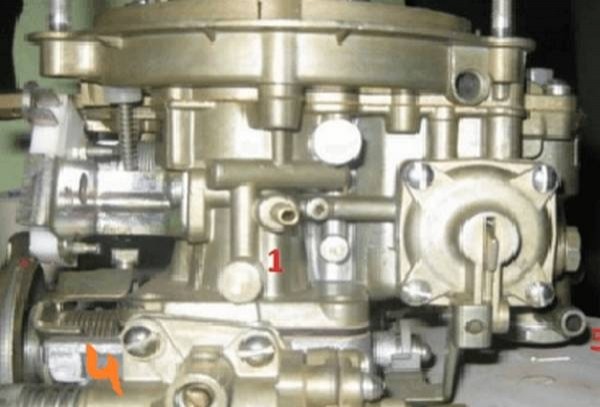

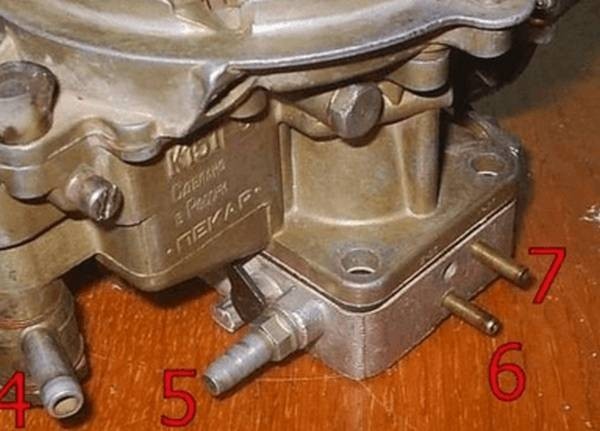

• штуцер на карбюраторе под номером 5 (картинка ниже) – со шлангом принудительной вентиляции картера, который на многих моторах располагается на клапанной крышке сверху;


• отвод 1 (рисунок ниже) – на термовакуумный выключатель, который не устанавливается на движках без системы рецеркуляции ОГ. При отсутствии датчика вывод №1 часто заглушают, но делать это вовсе не обязательно – через штуцер подсос воздуха не идет;


Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

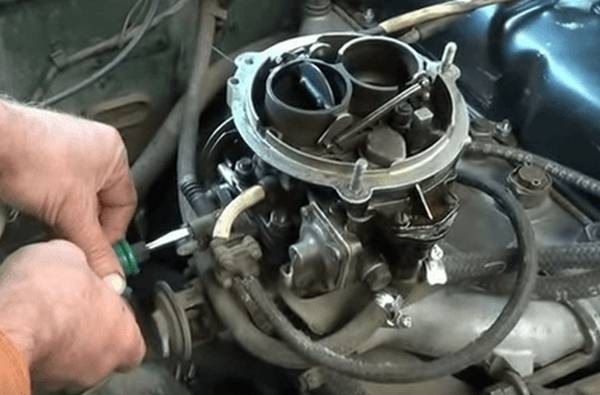

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;


• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

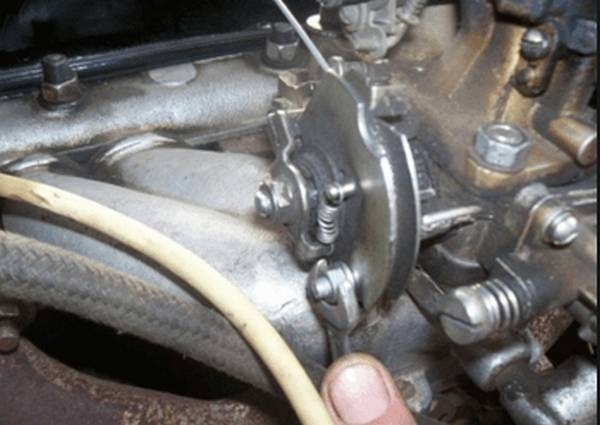

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

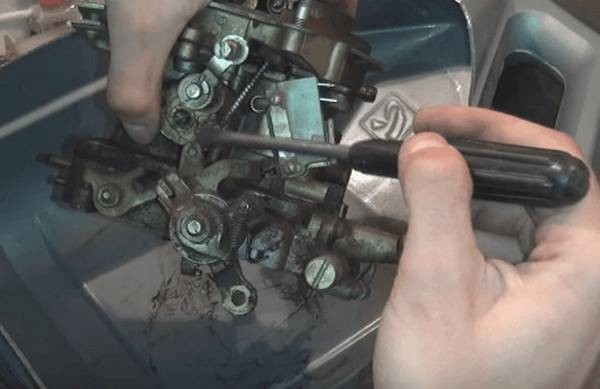

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить. Важно не торопиться и набраться терпения, тогда все получится.

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно. Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать. Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

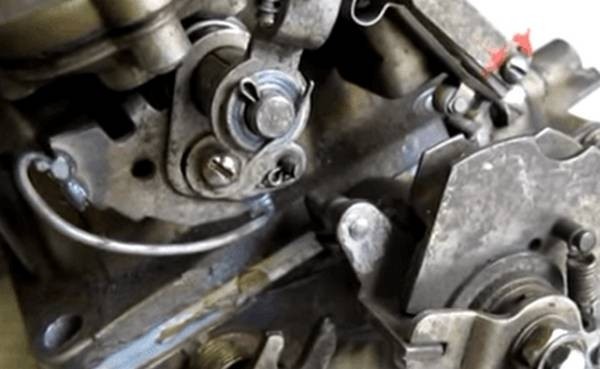

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

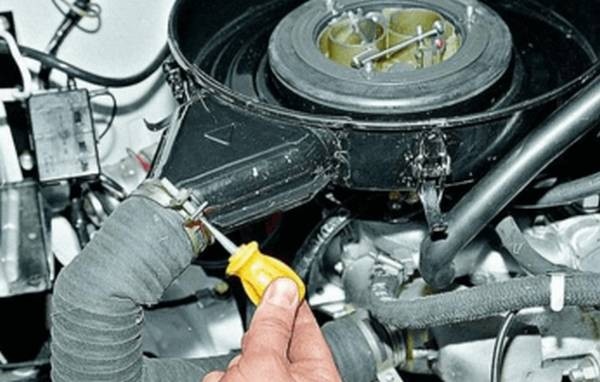

• глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;


• демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
• ослабляем два крепления троса подсоса, выдергиваем трос;
• отсоединяем трос газа;


• освобождаем карбюратор от всех шлангов;
• откручиваем 4 гайки, которые держат корпус устройства;
• демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
• ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

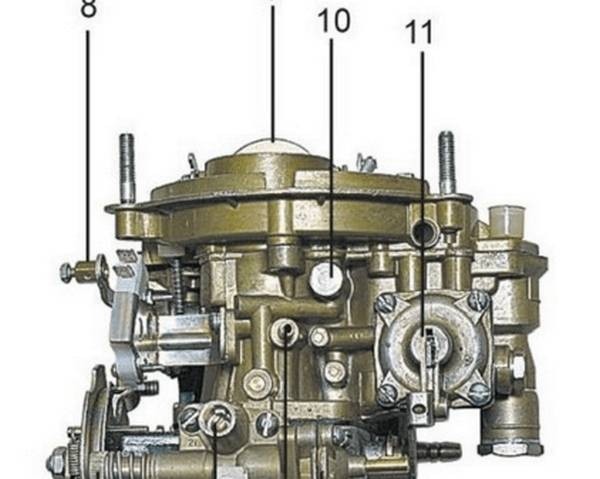

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя. Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла.

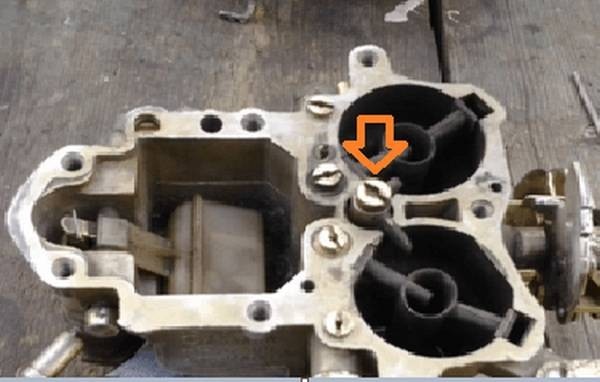

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

• снимаем воздушный фильтр;
• отсоединяем трос подсоса;
• отворачиваем семь винтов верхней крышки карбюратора;
• вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;


• отворачиваем винт распылителя, продуваем или меняем деталь;


Замена игольчатого клапана в поплавковой камере

Если двигатель потребляет много топлива, одной из причин этого явления может быть неисправный игольчатый клапан в поплавковой камере – он не герметичен, и в камеру поступает слишком много бензина. В некоторых случаях клапан совсем перестает удерживать топливо, тогда бензином полностью заливается карбюратор, и автомобиль не заводится. Игольчатый клапан меняем очень просто:

• снимаем верхнюю крышку карбюратора;
• отворачиваем винт, который держит ось поплавка;


• демонтируем ось, убираем поплавок в сторону вместе с самой иглой;


• Ключом-трубкой на 10 откручиваем седло клапана, затем ставим на место новые детали, собираем карбюратор.
