Датчик абсолютного давления воздуха (ДАД)

За полноценную работу инжекторных двигателей отвечает большое количество электронных устройств, в том числе и датчик абсолютного давления воздуха во впускном коллекторе. Прибор возможно не из основных, но его нестабильная работа однозначно приведет либо к перерасходу топлива, либо к полной невозможности движения транспортного средства. Исходя из этого, знания о том, что собой представляет датчик абсолютного давления, за что отвечает, какие симптомы его поломки и как их устранить просто необходимы для настоящего автолюбителя.

Расположение датчика

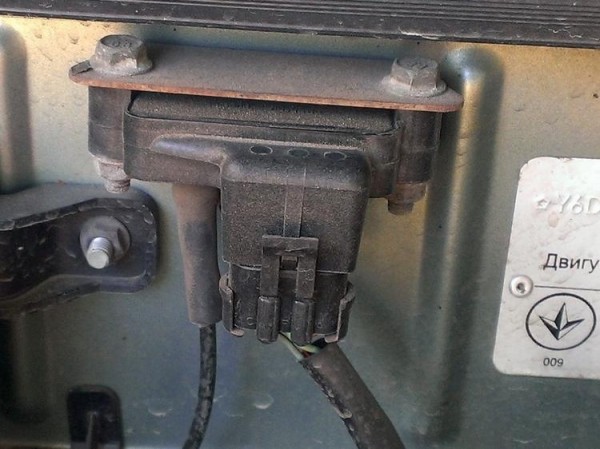

Крепление датчика абсолютного давления на кузове

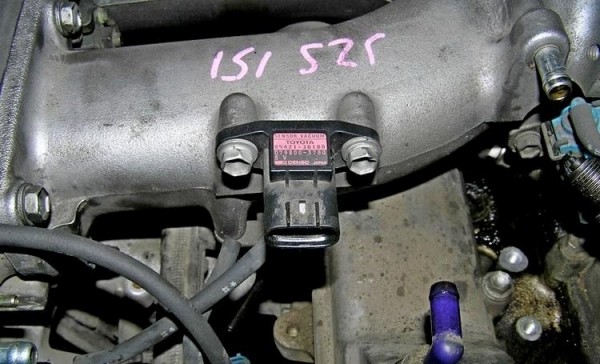

Датчик абсолютного давления воздуха крепится либо непосредственно на впускном коллекторе, либо соединен с ним гибким шлангом.

Место, где находится датчик абсолютного давления, для различных автомобилей может отличиться. Чаще всего, он расположен в моторном отсеке и прикреплен к кузову. Входной штуцер при этом соединен с рабочим объемом входного коллектора при помощи шланга.
На двигателях с турбонаддувом и компрессором датчик крепится напрямую к коллектору. В таком случае он выполняет еще и функции регулировки и измерения избыточного давления, которое создается турбо- или механическим компрессором. В подобных системах он может использоваться как вместе с контроллером расхода воздуха, так и без него.
Стоит отметить, что часто в современных автомобилях совмещают датчик абсолютного давления и температуры в одном корпусе. Это позволяет создавать более точный сигнал управления, передаваемый на электронный блок управления, так как в таком случае учитывается не только давление воздуха, но и его температура.

Принцип работы

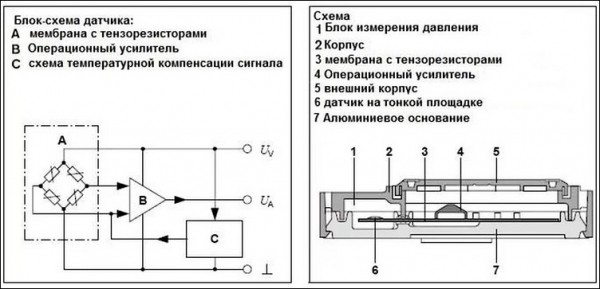

Схема датчика абсолютного давления воздуха

Датчик абсолютного давления выполняет функции контроля количества воздуха, пройденного через дроссельную заслонку. Зная его, система формирует импульс форсункам, и в камеру сгорания попадает количество топлива, которое соответствует оптимальному соотношению топливной смеси.
Принцип работы датчика абсолютного давления основан на изменении проводимости пьезорезисторов.
Для понимания процесса рассмотрим, что происходит внутри устройства:

Принцип работы датчика абсолютного давления воздуха основан на изменении проводимости пьезорезисторов.

На диафрагму, которая является чувствительным элементом прибора, действует давление из входного коллектора деформируя ее поверхность. С противоположной стороны диафрагмы при этом находиться область вакуума. Именно из-за этого узел носит название – датчик абсолютного давления. Деформация поверхности диафрагмы происходит за счет растягивания. При этом тензорезисторы, которые расположены на поверхности, изменяют свое сопротивление за счет пьезорезистивного эффекта. Пропорционально изменению сопротивления происходит изменение напряжения. Тензорезисторы соединены по схеме “мост” и поэтому имеют большую чувствительность. Еще больше ее увеличивает чип, расположенный в датчике. В результате, на выходе из датчика напряжение может принимать значение от 1 до 5В. Выходной сигнал поступает на входной канал электронного блока управления, где он оценивается и на его основе формируется команда для форсунок. При этом, чем выше напряжение, тем больше давление.

По величине определяемого давления датчики делят на те, что используются в атмосферных двигателях (определяют от 0 до 1 атмосферы), и те, что используются с турбодвигателями или двигателями оснащенными механическими нагнетателями (определяют от 0 до 2 атмосфер).

Признаки неисправности

Вариант крепления датчика абсолютного давления

Для того, чтобы сделать вывод о проблемах с устройством, необходимо понимать к каким последствиям приводит частичная или полная его неработоспособность. Приведем признаки, которые прямо или косвенно указывают на возможность выхода из строя прибора:

Неиспраавность датчика абсолютного давления воздуха приводит к неустойчивой работе двигателя, которая проявляется в некоторых явно выраженных признаках.

неустойчивая работа двигателя; высокий расход топлива; ухудшенная динамика при разгоне; запах бензина из выхлопной трубы; долгое прогревание двигателя; не падают обороты; резкие рывки при переключении передач; повышенный гул.

Датчик абсолютного давления, признаки неисправности которого совпадают с вышеперечисленными, в обязательном порядке необходимо проверить.

Как проверить датчик абсолютного давления

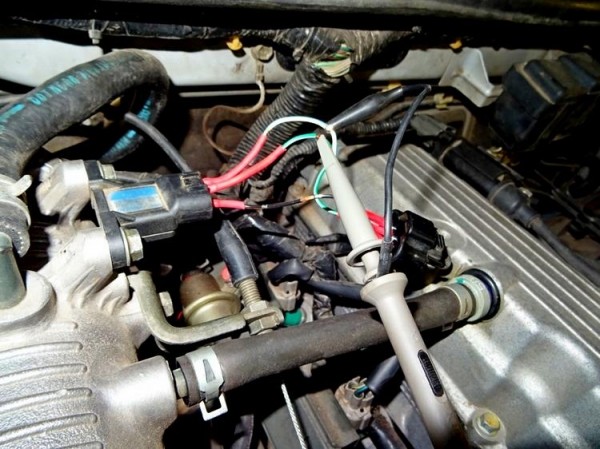

Диагностика датчика абсолютного давления

Для различных типов приборов отличается и методика их проверки. Для аналогового типа проверка будет заключаться в следующем:

К вакуумному шлангу, расположенному между датчиком и коллектором, подключить переходник с манометром. Запустить двигатель на холостых оборотах. Если по прошествии некоторого времени разрежение в коллекторе невелико (425 – 520 мм рт.ст.), то необходимо проверить герметичность гибкого шланга, а также правильность установки ремня распредвала и целостность диафрагмы датчика. Вместо манометра подсоединить вакуумный насос. Создать, при помощи насоса, разрежение около 560 мм рт. ст. После прекращения откачки давление должно сохраняться не менее 30 с.

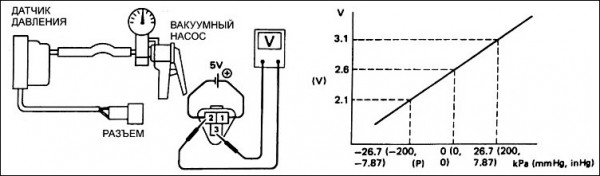

Схема проверки датчика абсолютного давления воздуха

Проверка датчика абсолютного давления во впускном коллекторе цифрового типа проходит следующим образом:

При проверке датчика абсолютного давления воздуха необходимо подключение к нему вакуумного насоса.

Взять тестер и настроить его на режим вольтметра (до 20 В). Включить зажигание. Найти контакты земли, сигнала и питания. Положительный щуп вольтметра соединить с сигнальным выводом датчика. Прибор должен показывать напряжение в 2,5В относительно массы. Тестер переключить в режим тахометра. Отсоединить вакуумный шланг. Положительный щуп подключить к сигнальному выводу, а отрицательный к заземлению датчика. Показания прибора должны находиться в диапазоне 4500-4900 об/мин. Подключить вакуумный насос. Меняйте значение разрежения при помощи насоса, отслеживая показания тахометра. Давление и показания прибора должны быть стабильными. После отключения насоса показания прибора должны вернуться к значению 4500-4900 об/мин.

В результате, если узел не проходит одну из проверок, его необходимо либо отремонтировать, либо заменить. Стоимость датчиков достаточно высокая, поэтому ремонт может быть весьма целесообразным. Однако, конструкция устройства не рассчитана на проведение ремонта, поэтому все манипуляции приходится проводить на свой страх и риск.

Ремонт датчика абсолютного давления

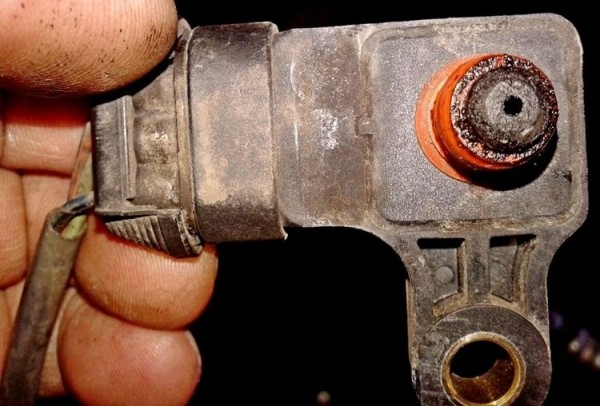

Старый датчик абсолютного давления

Мелкие ремонтные операции доступны любому автолюбителю. При более сложных вариантах поломки необходимо обратиться к специалисту или заменить устройство полностью. Из доступных операций можно определить следующую последовательность действий по устранению дефектов:

Отсоединив разъем кабеля жгута проводов оцените его на наличие окисления и возможных обрывов. При обнаружении дефектов их исправляют. Аналогичную операцию проведите и со стороны датчика в месте подсоединения разъема.

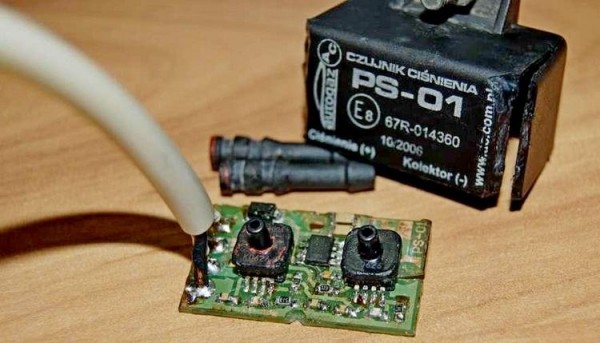

Ремонт датчика абсолютного давления



Часто для устранения неисправности датчика абсолютного давления воздуха достаточно очистить место его присоединения к впускному коллектору и устранить подсос воздуха.

Для удобства снимите датчик, открутив его прижимные элементы. Проверьте на возможные загрязнения в месте присоединения к входному коллектору. Чистка датчика абсолютного давления проводится с использованием любого средства, применяемого для чистки карбюраторов. Перед установкой датчика на место, смажьте моторным маслом уплотнительное кольцо. Также возможен подсос воздуха в самом узле. Определить его возможно, если поднести поближе к прибору ухо и на короткое время перекрыть подачу воздуха. Если вы услышите, как подсасывается воздух, значит необходимо заменить уплотнительное кольцо или подмотать ФУМ-ленту.

Датчики абсолютного давления, ремонт которых уже не возможен подлежат замене.

Замена датчика абсолютного давления

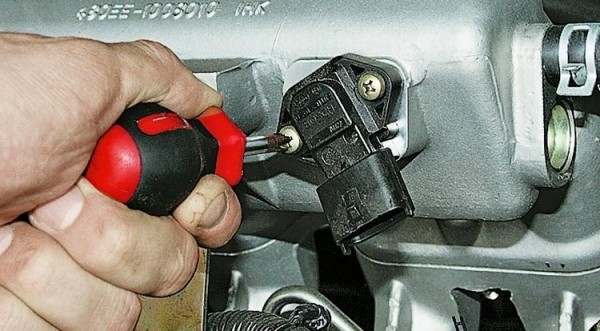

Замена датчика абсолютного давления воздуха

С заменой, практически, никаких сложностей не возникает. Для этого достаточно снять гибкий шланг, соединяющий прибор с входным коллектором. Отсоединить колодку жгута проводов и открутить крепежные болты. После всего вышеперечисленного снимается дефектное устройство и устанавливается новое. При установке, операции соответственно выполняются в обратном порядке.
Стоит отметить, что понимание того, что такое датчик абсолютного давления воздуха, каковы его функции и принцип работы, позволит разобраться в процессах, происходящих под капотом автомобиля. Это даст возможность вовремя принимать правильные решения и повысит безопасность и качество передвижения.
