На современных автомобилях нередко применяется турбонаддув — он позволяет повысить мощность двигателя благодаря увеличению количества топлива, впрыскиваемого в цилиндр за один цикл. Ещё с середины XX века существуют автомобили, в которых используются сразу две турбины — такую компоновку называют Twinturbo, Biturbo, Double Turbo и другими словами. Нередко можно встретить информацию о принципиальных различиях Твинтурбо и Битурбо — в отдельных статьях приводятся определения и сущность уникальных конструктивных элементов. Попробуем разобраться в компоновке этих систем и мы.

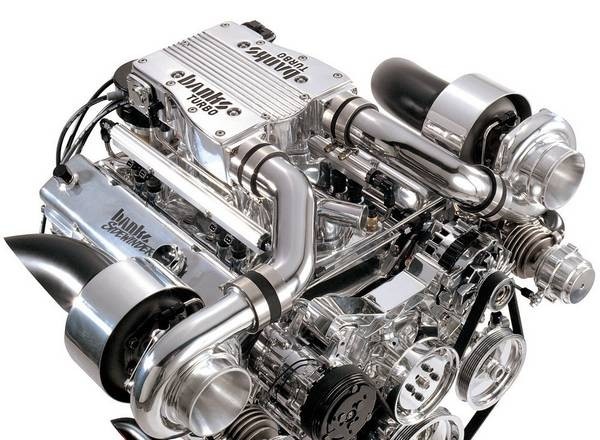

Турбонаддув всё чаще применяют для повышения мощности двигателя
Сущность вопроса
Самый интересный момент в этой проблеме заключается в том, что принципиальных отличий как раз не существует. Biturbo и его аналог Twinturbo являются просто альтернативными названиями одинаковых систем наддува с двумя компрессорами. Причём как Biturbo, так и Twinturbo предполагают использование различных вариаций технической части.
Различные названия были придуманы маркетологами известных автомобильных производителей, чтобы выделить свою продукцию среди множества аналогичных машин, построенных с применением той же компоновки. Интересно, что японцы предпочитать свои сдвоенные турбокомпрессоры Twinturbo, тогда как европейские компании пишут Biturbo — так сложилось исторически. В нашу страну поступают машины из обеих частей света, поэтому что название Biturbo, что Twinturbo знакомы отечественному потребителю. Поэтому спор о различиях между названиями турбокомпрессоров можно считать несостоятельным — а вот узнать о принципиально разных системах, используемых в международной практике, будет интересно.
Классика жанра
Если вы знаете, что такое турбонаддув, то поймёте, что в установке двух турбокомпрессоров есть свои сложности. Обе турбины системы Biturbo приходится устанавливать на одну выхлопную магистраль, причём между ними должно сохраняться определённое расстояние. Проблема заключается в том, что дальний турбокомпрессор будет получать меньше энергии и работать не столь эффективно. В середине XX века эту проблему решали достаточно просто — вторая турбина в компоновке Twinturbo имела отличающиеся характеристики подшипников и форму крыльчатки. За счёт этого удавалось синхронизировать работу двух агрегатов и существенно повышать мощность двигателя при помощи системы Biturbo.
Система Biturbo используется всё реже
Однако практика показала, что последовательная компоновка Twinturbo имеет несколько важных недостатков:
- Наличие серьёзной «турбоямы», то есть диапазона оборотов, в котором турбины попросту не работают;
- Достаточно большое время отклика на подачу газа;
- Ускоренный износ ближней турбины;
- Неудобство установки на V-образные моторы.
Проблему пытались решить различными способами. Однако наиболее элегантное и эффективное инженерное решение предложила компания Toyota, которая сделала включение турбокомпрессоров своего варианта Biturbo. На низких оборотах клапаны закрыты и выхлопные газы проходят только через небольшую первую турбину, легко раскручивая её и обеспечивая ранний выход из «турбоямы». После достижения 3500 об/мин, когда давление газов уже становится избыточным, электроника открывает специальную заслонку, и горячий поток устремляется ко второму турбокомпрессору большего размера, обеспечивая существенный прирост мощности двигателя.
Современная интерпретация
Однако с массовым распространением V-образных моторов последовательная система Biturbo стала применяться всё реже, поскольку использовать её было неудобно с конструктивной точки зрения. Приблизительно в начале 80-х была предложена альтернативная компоновка Twinturbo, в которой каждая турбина была закреплена за несколькими цилиндрами двигателя — как правило, речь шла о той или иной «половинке» блока. Турбокомпрессоры могли располагаться намного ближе к впускному и выпускному коллектору, что существенно уменьшило уровень механических и аэродинамических потерь, а также повысило мощность двигателя. Кроме того, параллельная система Biturbo, использующая компактные турбины, позволила избавиться от «турбоямы» и сделать мотор очень чувствительным к изменению подачи топлива.
В большинстве случаев параллельная схема Twin Turbo предполагает использование общего впускного коллектора, что упрощает её и делает менее затратной в обслуживании, но ограничивает динамический потенциал автомобиля. Поэтому в качестве альтернативы была предложена компоновка Biturbo с раздельными впускными трактами и коллекторами. Помимо прочего, это позволило адаптировать систему для использования на компактных рядных моторах, которые ранее оснащались исключительно двумя турбокомпрессорами, расположенными последовательно.
Однако наиболее интересную схему Twinturbo предложила компания BMW — её отличие заключалось в расположении турбин в развале V8, а не по сторонам от блока цилиндров. Причём каждый из турбокомпрессоров был запитан от цилиндров, находящихся по обе стороны двигателя! Несмотря на огромные сложности, которые пришлось преодолеть инженерам, результат превзошёл все ожидания. Такая оригинальная система Biturbo уменьшила протяжённость «турбоямы» на 40% без снижения надёжности узла. Кроме того, существенно повысилась стабильность работы двигателя и уменьшилась интенсивность его вибраций.
Не совсем Битурбо

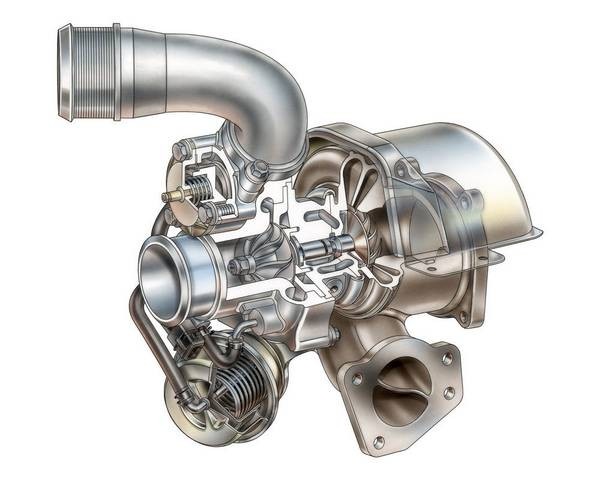

Иногда с компоновкой Twinturbo путают турбину Twinscroll. Последняя предполагает использование одной турбины, имеющей два канала и два участка крыльчатки с разной формой лопастей. На низких оборотах открывается клапан, ведущий к меньшей крыльчатке — в результате турбокомпрессор разгоняется достаточно быстро и обеспечивает прирост мощности без «турбоямы». Однако с повышением скорости вращения коленвала давление выхлопных газов становится избыточным и открывается второй клапан — теперь используется только большая крыльчатка. Как следствие, автомобиль получает дополнительный рост производительности.
Конечно, такая система имеет несколько меньшую эффективность, чем классическая Biturbo. Однако в сравнении с одной турбиной тяговые возможности двигателя всё же возрастают. Конечно, компоновка Twinscroll сложна в производстве и считается достаточно ненадёжной. Однако в настоящее время её очень часто применяют в мощных автомобилях — в том числе и в составе системы Biturbo.
Совместить несовместимое
Если вы знаете, чем отличается механический компрессор от турбины, то поймёте, почему эти две системы считаются несовместимыми — первый приводится от коленвала, тогда как турбокомпрессор использует энергию выхлопных газов и совместить их практически невозможно. Однако для инженеров Volkswagen нет ничего невозможного — в свой вариант системы Twinturbo они включили оба узла. Турбина работает постоянно, тогда как компрессор помогает устранить «турбояму» на низких оборотах. Впоследствии он отключается, но при резком нажатии педали газа вновь вступает в действие, улучшая реакцию двигателя на подачу топлива.
Результатом использования такого варианта Biturbo стало значительное повышение мощности, достижение предела крутящего момента на малых оборотах, ускорение набора оборотов, а также уменьшение времени отклика на нажатие педали газа. Разница с простым Twinturbo для водителя практически незаметна — он чувствует лишь легко прогнозируемую мощную динамику и не отвлекается на провалы мощности либо иные проблемы. Однако система, разработанная Volkswagen, оказалась очень сложной в производстве и ненадёжной. Поэтому в настоящее время на машинах брендов, входящих в группу компаний, использует только один из двух вариантов наддува.
Итоги
Резюмируя вышесказанное, можно сделать вывод о том, что отличия Twinturbo от Biturbo заключаются только в названии. Если же вас действительно интересуют различные системы наддува, вам стоит обратить внимание на параллельные и последовательные компоновки. Кроме того, нелишним будет более подробно ознакомиться с отличиями турбокомпрессора от механического наддува и плюсами их совместного применения.
